LTC728
LTC72x系列单通道、双通道和四通道运算放大器代表了新一代通用型低功耗运放。该系列具有轨到轨输入和输出（RRIO）摆幅、低静态电流（典型值720µA），同时兼具11MHz的宽带宽和极低噪声（1kHz时为8nV/√Hz），使其非常适合各类需要成本与性能良好平衡的电池供电应用，例如音频输出、电机相电流检测、光电二极管放大、条形码扫描仪及白色家电等。其低输入偏置电流支持这些放大器用于具有兆欧级源阻抗的应用中。
LTC72x放大器的稳健设计为电路设计人员提供了易用性：单位增益稳定，可驱动高达300pF的容性负载；集成了RF/EMI抑制滤波器；过驱动条件下无相位反转；以及高静电放电（ESD）保护能力（4kV HBM）。LTC72x放大器经过优化，可在低至+1.8V（±0.9V）至高至+5.5V（±2.75V）的电压下工作，温度范围为0°C至70°C；同时在−40°C至+125°C的扩展温度范围内，可在+2.0V（±1.0V）至+5.5V（±2.75V）的电压下工作。

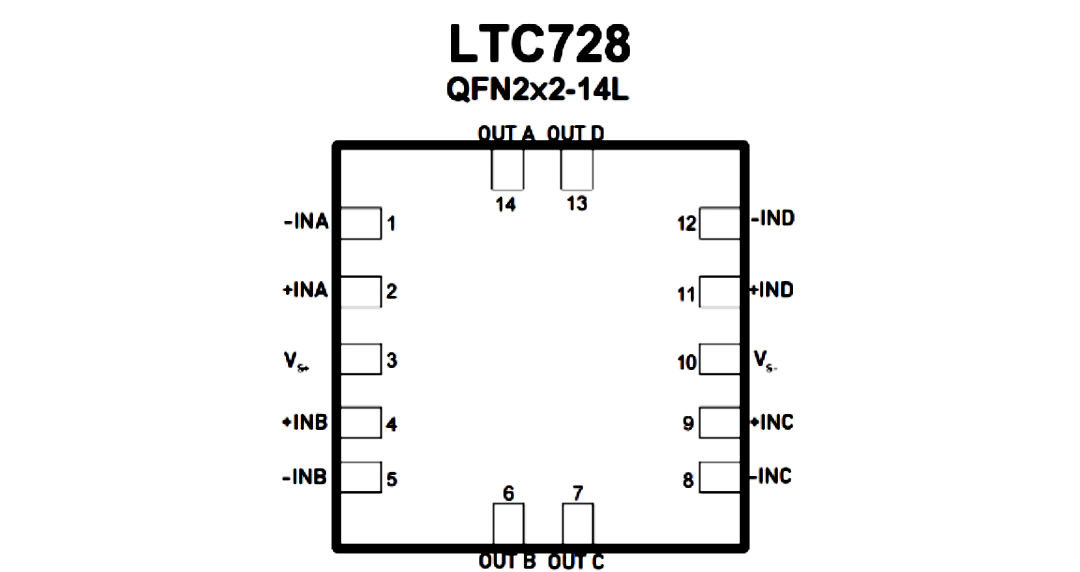

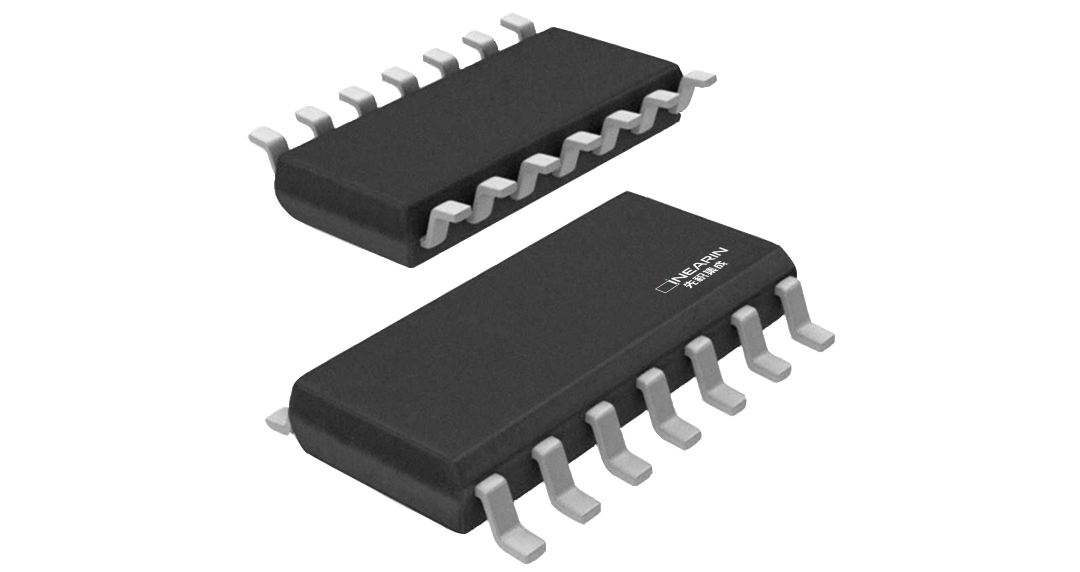

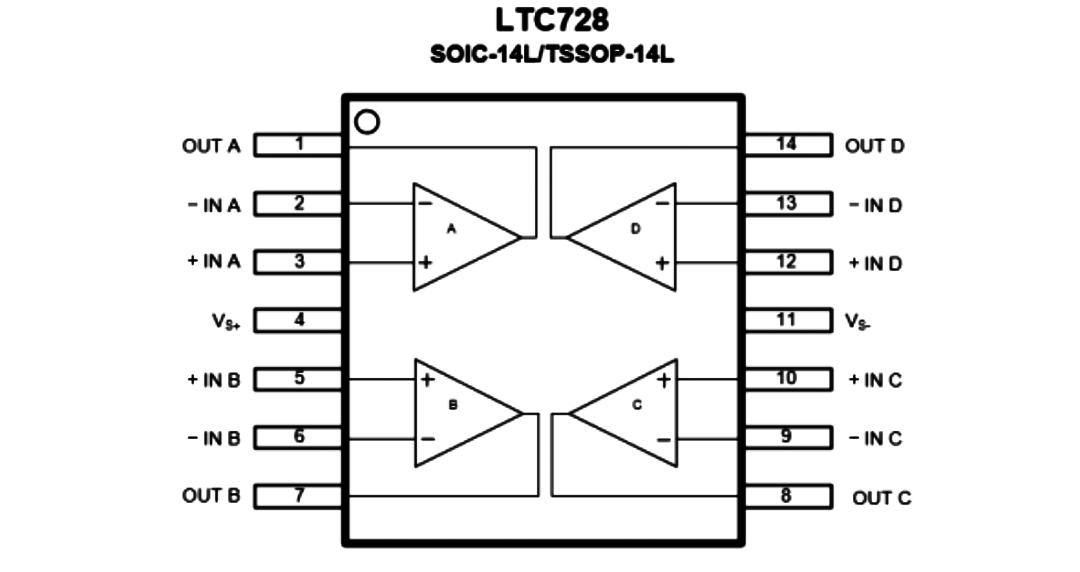

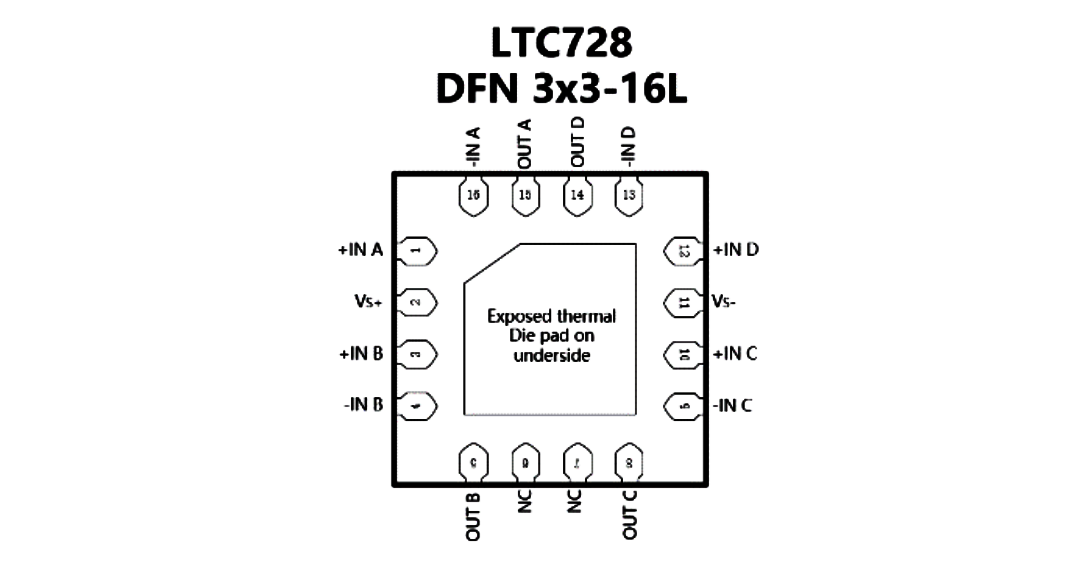

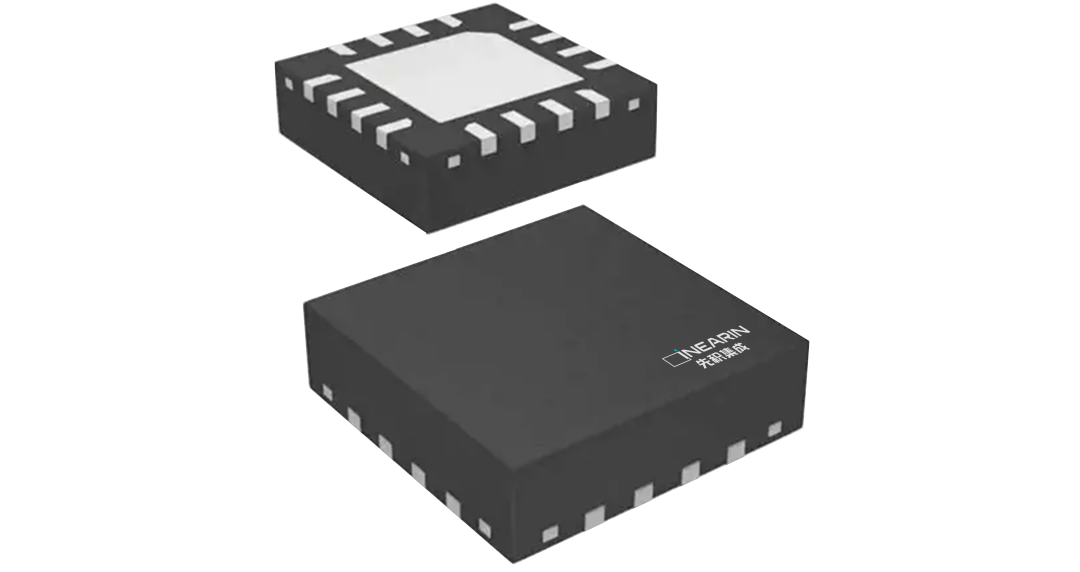

LTC725（单通道）提供SOT23-5L和SC70-5L封装。LTC726（双通道）提供SOIC-8L、MSOP-8L、TSSOP-8L和DFN2x2-8L封装。LTC727（单通道）提供SOT23-5L和SC70-5L封装。四通道LTC728提供SOIC-14L、TSSOP-14L、QFN2x2-14L和QFN3x3-16L封装。
数据表
产品详情
-
特点
-
关键参数
-
应用
低输入失调电压：最大值 ±0.35 mV
宽单位增益带宽：11 MHz
高压摆率：11 V/μs
快速建立时间：0.26 μs 至 0.1%
低噪声：1 kHz 时为 8 nV/√Hz
轨到轨输入和输出
内置 RF/EMI 滤波器
单电源电压：1.8 V 至 5.5 V
低电源电流：每放大器 720 μA（5.5 V 供电）
扩展温度范围：-40°C 至 +125°C
通道数：4
供电电压：1.8~5.5 V
失调电压（典型值）：120 μV
温漂（典型值）：±1 µV/℃
共模抑制比：96 dB
电源抑制比：110 dB
增益带宽：11 MHz
静态电流：3000 μA
噪声密度：8 nV/√Hz
电压噪声：3 μVP-P
压摆率：11 V/μs
稳定时间：0.26 μs
封装：SO-14,TSSOP-14、QFN2x2-14L、QFN3x3-16L
状态：Active
混合动力/电动汽车逆变器与电机控制
电池供电设备
车载充电器（OBC）与无线充电器
高级驾驶辅助系统（ADAS）
电机相电流检测
传感器信号调理
