LTA8091E
LTA809xE 系列（LTA8091E、LTA8092E 和 LTA8094E）是新一代高压（48 V）、低噪声、精密运算放大器。这些器件具有出色的直流精度和交流性能，包括低失调电压、低失调漂移、22 MHz 带宽，以及 10 kHz 时 4 nV/√Hz 的输入电压噪声密度。独特的特性如差分输入电压范围可至负电源轨、高输出电流（±45 mA）、高达 1 nF 的容性负载驱动能力以及高压摆率（17 V/μs），使 LTA809xE 成为适用于高压工业及医疗应用的高性能运算放大器。
LTA809xE 系列稳健的设计为电路设计人员提供了易用性：集成的射频/电磁干扰（RF/EMI）抑制滤波器、过驱动条件下无相位反转以及高静电放电（ESD）防护能力。LTA809xE 经过了优化，可在 +4.5 V（±2.25 V）至 +48 V（±24 V）的电压范围内工作，并支持 -40 °C 至 +125 °C 的扩展温度范围。

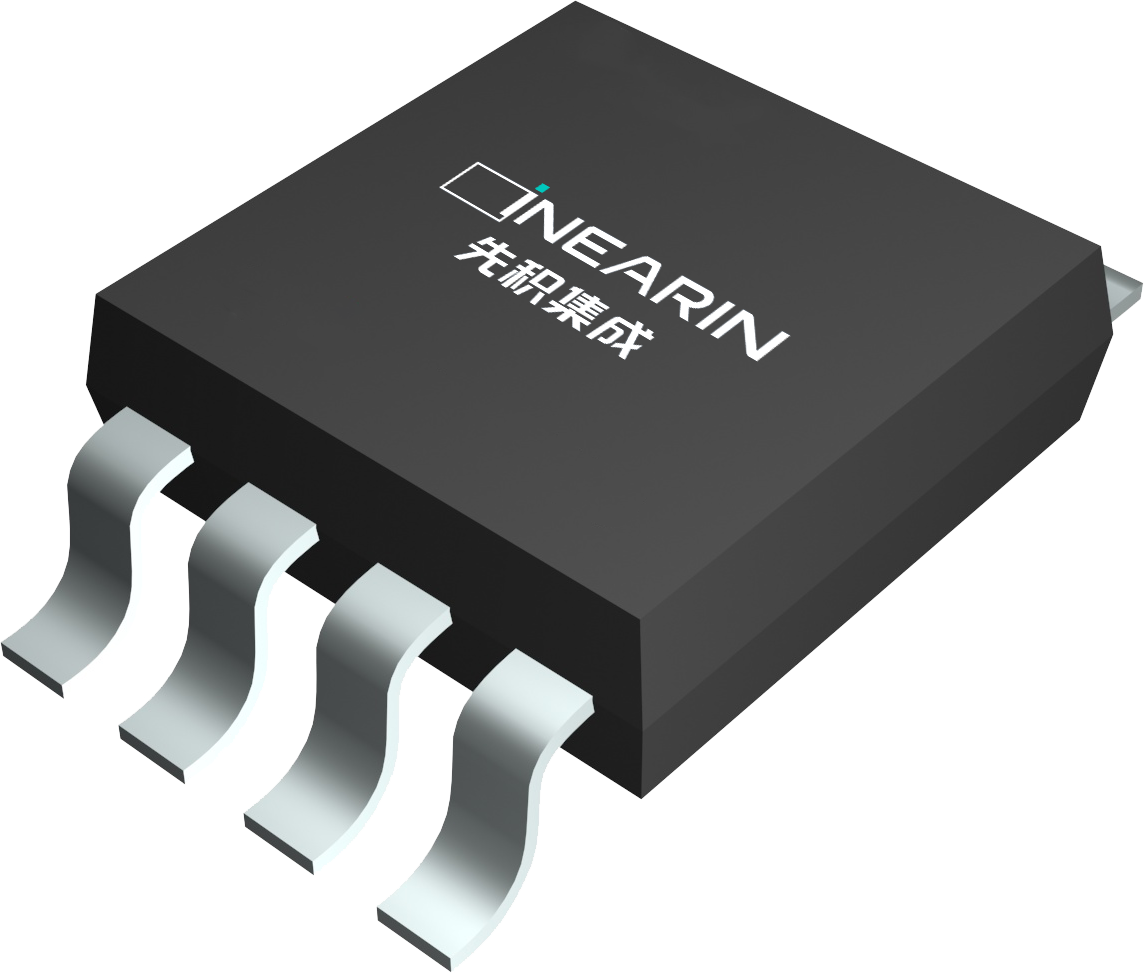

LTA8091E（单通道）提供 SOT23-5L 和 ESOP-8L 两种封装。LTA8092E（双通道）提供 ESOP-8L 和 EMSOP-8L 封装。四通道的 LTA8094E 提供 SOIC-14L 和 ETSSOP-14L 两种封装。
数据表
产品详情
-
特点
-
关键参数
-
应用
宽电源电压范围：±2.25 V 至 ±24 V，4.5 V 至 48 V
宽带宽：22 MHz 增益带宽积（GBW）
高压摆率：17 V/μs
低噪声：10 kHz 时 4 nV/√Hz
低失调电压：最大值 ±350 μV
低失调电压漂移：±1.5 μV/°C
高共模抑制比：110 dB
低偏置电流：10 pA
EMI/RFI 滤波输入
通道数：1
供电电压：4.5~48V
最大额定供电电压：60V
增益带宽：22MHz
最大失调电压：0.35µV
温漂：1.5µV/℃
电压噪声(0.1~10Hz)：3.6μVP-P
噪声密度(1kHz)：8nV/√Hz
谐波失真+噪声：0.0001%
压摆率：17V/μs
稳定时间(to 0.1%)：0.9μs
轨至轨：In-, Out
静态电流：2600μA
封装：SOT23-5, SO8
状态：Active
高边与低边电流检测
音频前置放大器
高精度比较器
多路复用数据采集系统
高分辨率 ADC 驱动放大器
SAR ADC 基准缓冲器
测试与测量设备
可编程逻辑控制器
LTA8091E
LTA809xE 系列（LTA8091E、LTA8092E 和 LTA8094E）是新一代高压（48 V）、低噪声、精密运算放大器。这些器件具有出色的直流精度和交流性能，包括低失调电压、低失调漂移、22 MHz 带宽，以及 10 kHz 时 4 nV/√Hz 的输入电压噪声密度。独特的特性如差分输入电压范围可至负电源轨、高输出电流（±45 mA）、高达 1 nF 的容性负载驱动能力以及高压摆率（17 V/μs），使 LTA809xE 成为适用于高压工业及医疗应用的高性能运算放大器。
LTA809xE 系列稳健的设计为电路设计人员提供了易用性：集成的射频/电磁干扰（RF/EMI）抑制滤波器、过驱动条件下无相位反转以及高静电放电（ESD）防护能力。LTA809xE 经过了优化，可在 +4.5 V（±2.25 V）至 +48 V（±24 V）的电压范围内工作，并支持 -40 °C 至 +125 °C 的扩展温度范围。
LTA8091E（单通道）提供 SOT23-5L 和 ESOP-8L 两种封装。LTA8092E（双通道）提供 ESOP-8L 和 EMSOP-8L 封装。四通道的 LTA8094E 提供 SOIC-14L 和 ETSSOP-14L 两种封装。
