LTC8841
LTC884x 系列单通道、双通道和四通道放大器采用专有技术提供输入失调电压校正，以实现低失调电压（最大值 350 μV）和低漂移（0.8 μV/°C）。该系列具有轨到轨输入和输出摆幅、低静态电流（典型值 85 μA），同时兼具 1.5 MHz 的宽带宽和极低噪声（1 kHz 时为 25 nV/√Hz），使其非常适合各类电池供电应用，例如手机、平板电脑、笔记本电脑和便携式医疗设备。其低输入偏置电流支持这些放大器用于具有兆欧级源阻抗的应用中。
LTC884x 放大器的稳健设计为电路设计人员提供了易用性：单位增益稳定，可驱动高达 500 pF 的容性负载；集成了 RF/EMI 抑制滤波器；过驱动条件下无相位反转；以及高静电放电（ESD）保护能力（3 kV HBM）。LTC884x 放大器经过优化，可在低至 +1.8 V（±0.9 V）至高至 +5.5 V（±2.75 V）的电压下工作，温度范围为 0 °C 至 70 °C；同时在 −40 °C 至 +125 °C 的扩展温度范围内，可在 +2.0 V（±1.0 V）至 +5.5 V（±2.75 V）的电压下工作。

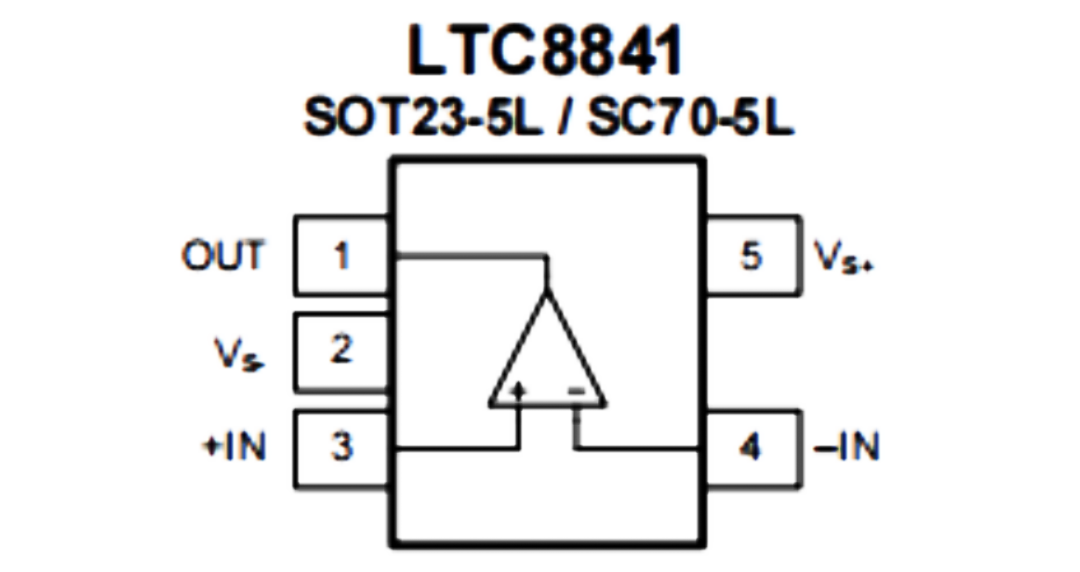

LTC8841（单通道）提供 SOT23-5L 和 SC70-5L 封装。LTC8842（双通道）提供 DFN2x2-8L、SOIC-8L、TSSOP-8L 和 MSOP-8L 封装。四通道 LTC8844 提供 QFN3x3-16L、SOIC-14L 和 TSSOP-14L 封装。
数据表
产品详情
-
特点
-
关键参数
-
应用
高精度：最大输入失调电压 ±350 μV
低噪声：1 kHz 时为 25 nV/√Hz
单位增益稳定的 1.5 MHz 增益带宽积（GBW）
微功耗：每放大器电源电流 85 µA
单电源电压范围（0 ℃ 至 70 ℃）：1.8 V 至 5.5 V
轨到轨输入和输出
内置 RF/EMI 滤波器
扩展温度范围：−40℃ 至 +125℃
通道数：1
供电电压：1.8~5.5 V
失调电压（典型值）：100 μV
温漂（典型值）：±0.8 µV/℃
共模抑制比：96 dB
电源抑制比：112 dB
增益带宽：1.5 MHz
静态电流：85 μA
噪声密度：25 nV/√Hz
电压噪声：5.6 μVP-P
压摆率：1.2 V/μs
稳定时间：1.2 μs
封装：SOT23-5、SC70-5
状态：Active
电池供电仪器：
– 消费类、工业、医疗、笔记本电脑
无线充电器
音频输出
传感器信号调理：
– 传感器接口、回路供电、有源滤波器
无线传感器：
– 家庭安防、远程传感、无线计量
