LTA180Q-车规级电流检测放大器

具体描述

LTA180Q电流检测放大器 是专为成本优化型应用设计。可在独立于电源电压的-0.3至+30V范围内的共模电压中检测电流检测电阻器上的压降。LTA180以四个固定增益器件选项集成匹配的电阻器增益网络: 20V/V、50V/V、100V/V 或 200V/V。该匹配增益电阻器网络可最大限度地减小增益误差并降低温漂。

LTA180Q为电流检测放大器，内部集成匹配的电阻器增益网络，可以实现灵活的电压放大倍数的同时，提升了增益误差的精度以及更好的温漂性能。配合小型化封装，适应各种应用场景对尺寸的要求。通过拥有CNAS资质第三方机构出具的AEC-Q100车规级可靠性认证书。

产品特性：

• 符合面向汽车应用的 AEC-Q100 标准

• 宽共模输入：-0.3V to 30V

• 失调电压：

          -- 最大±150uV @Vcm= 0V

          -- 最大±500uV @Vcm= 12V

• 精度:

          -- 最大±1% 增益误差

          -- 最大温漂1uV/℃

• 灵活的增益版本:

          -- 20V/V (LTA180A1, LTA180B1)

          -- 50V/V (LTA180A2, LTA180B2)

          -- 100V/V (LTA180A3, LTA180B3)

          -- 200V/V (LTA180A4,LTA180B4)

          -- 特殊增益版本

• 压摆率：1.5V/us

• 最大静态电流：290 µA

• 封装: SOT23-5L

应用领域：

• 马达控制

• 电池管理，电源管理

• 过流检测

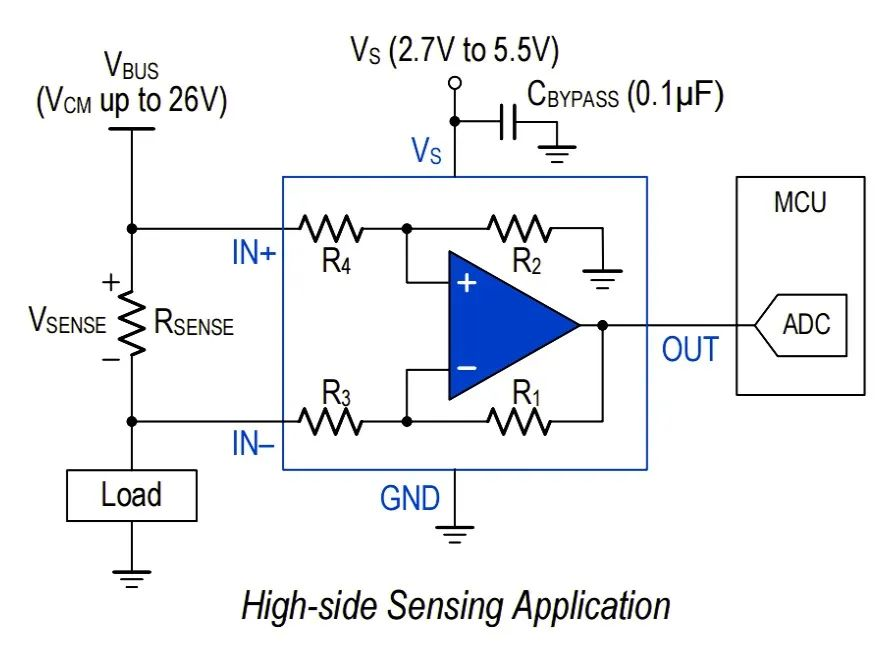

应用框图
