LTA605x-250MHz 高压摆率 单电源电压反馈运放

具体描述

LTA605x系列为单电源电压反馈运算放大器，具有250MHz的小信号带宽和190 V/μs的转换速率性能。适用于+3.3 V， +5v和±5v电源，输入共模电压范围扩展到Vs--0.1 V和Vs+ -1V，输出电压范围扩展到电源轨，宽动态范围，特别是在低压应用中。LTA605x还提供低失真和快速沉降时间(13.5 ns至0.1%)的优秀信号质量，这使它们成为单sup缓冲器的理想选择。

产品特性：

• 100 标准支持±5V工作

• -3 dB带宽达到250 MHz (±5V, G=+1,RL = 150Ω)

• 压摆率高达 190V/μs

• 0.1%的建立时间快至 13.5 ns

• 输入共模电压支持到负轨

• 输出电压摆动范围为-4.6 V至+4.2 V（±5 V电源）

• 输出短路电流210mA

• 线性输出电流±130 mA

• 工作温度范围-40°C至+125°C

主要应用：

• 光电二极管放大器

• 视频缓冲器

• 有源滤波器

• 驱动A/D转换器

• 电机相电流检测

• 便携式设备

• 电池供电的设备

架构特点：

完全采用 CMOS 工艺，产品可靠性高，符合工业级要求；产品特色有如下几点：

a) 具有宽的电源电压范围，能够同时兼顾低压和高压的使用。

b) 具有轨到轨输出，有强大的动态驱动能力，确保即使很快的速度下也能保证较大的峰对峰输出。

c) 具有宽输入共模电压范围，输入共模电压范围从负轨减 0.1V 到正轨减 1V，具有真正的单电源能力。

d) 采用局部零点补偿及交叉前馈级联码补偿等技术，达到高带宽高压摆率的性能。

e) 良好的 Differential Gain Error (NTSC) 及 Differential Gain Error (NTSC)指标，符合视频应用放大器产生复合视频信号的标准。

f) 采用中高频段PSRR提升技术，实现了提升运放中、低频处PSRR的效果。

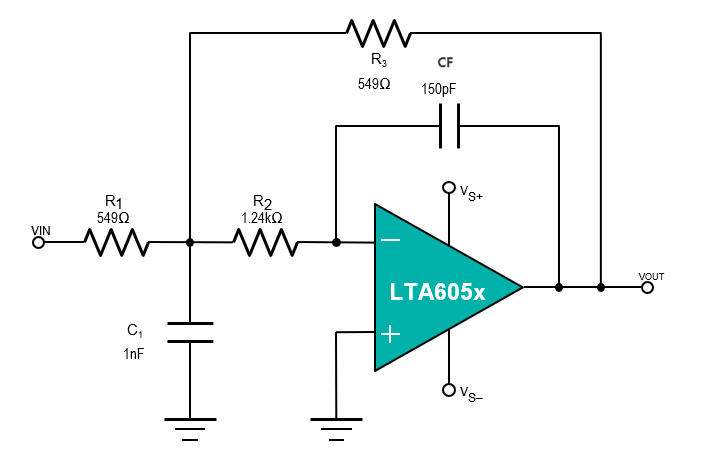

滤波器

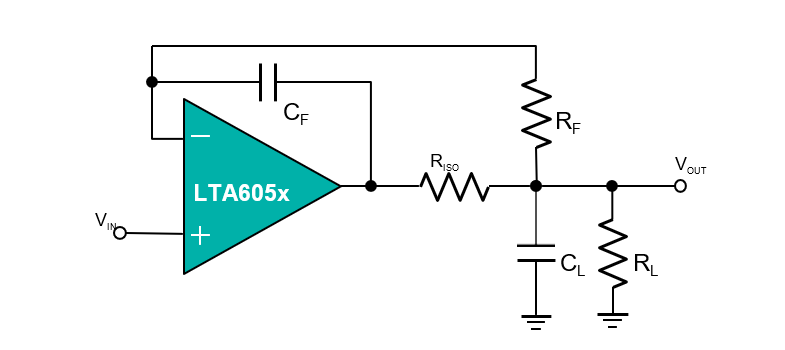

缓冲器
