LTP850x-小封装隔离电源驱动产品

具体描述：

LTP850x是一款低成本隔离电源方案，可为CAN，485等隔离通信接口等小功率供电应用提供一种选择。

这实质是一款单片振荡器/电源驱动器，由一个振荡器和一个门驱动电路组成，门驱动电路提供互补输出信号来驱动一个半桥功率开关，内部逻辑确保两个开关之间的安全开断，这样就可以驱动一个小型，中心抽头变压器，初级输入3.3 V或5 V直流电源，次级线圈可以根据变压器匝数比进行匹配，以提供任何隔离电压。经过后级LDO稳压，可以实现稳定的电压输出。

产品特性：

• 专为小型变压器设计的推挽驱动

• 支持3.3V 或 5V供电

• 高的源边电流驱动能力：

          --350mA (最大) @ 5V 供电

          --150mA (最大) @ 3.3V 供电

• 低纹波整流输出允许小的输出电容

• 更小的封装：SOT23-5

产品优势：

• 高的源边电流驱动能力

• 允许小的输出电容

• 更小的封装

主要应用：

• 给到各类接口供电的隔离电源方案(CAN,RS-485,RS-422,RS-232.SPI,I2C,LP-LAN)

• 工业自动化

• 过程控制

• 医疗设备

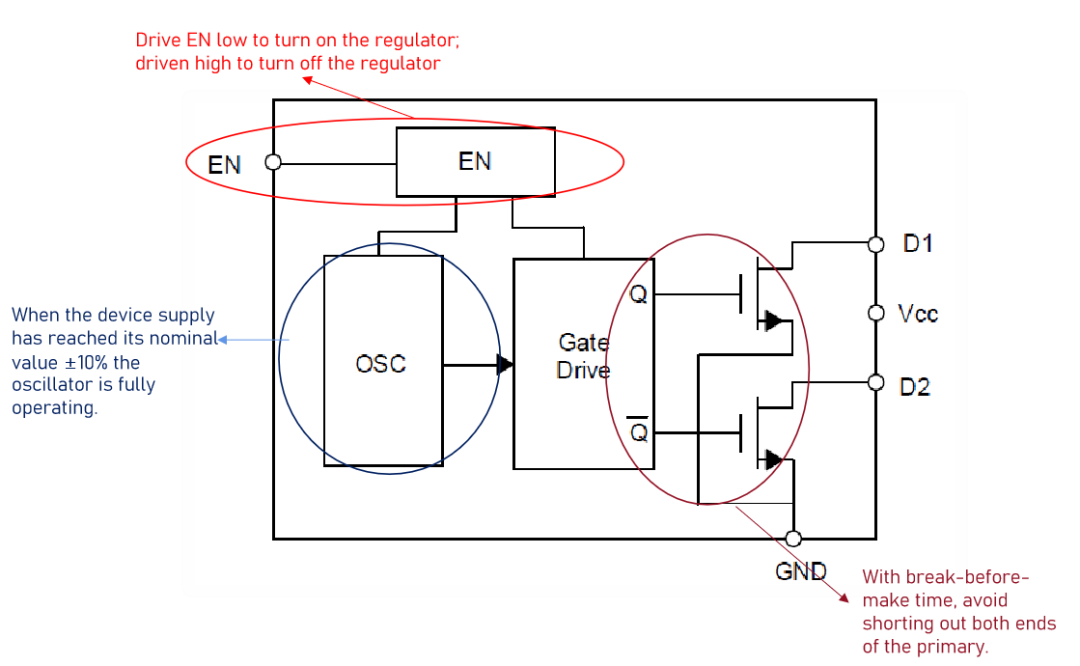

功能框图

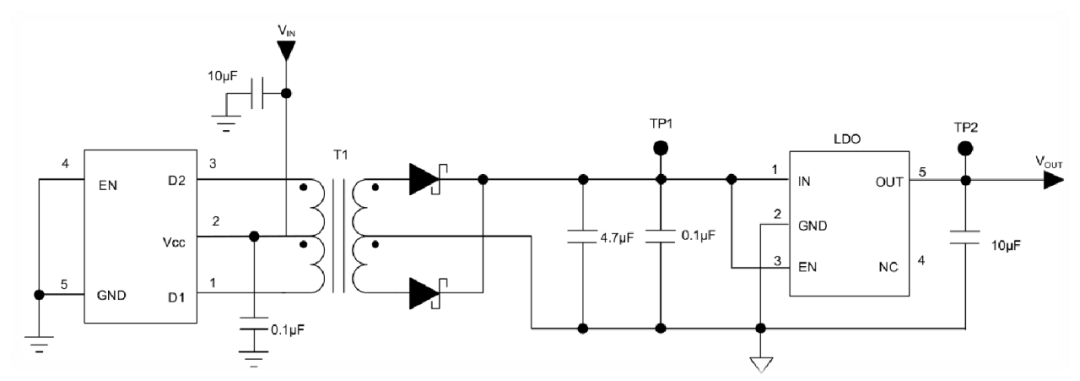

应用框图

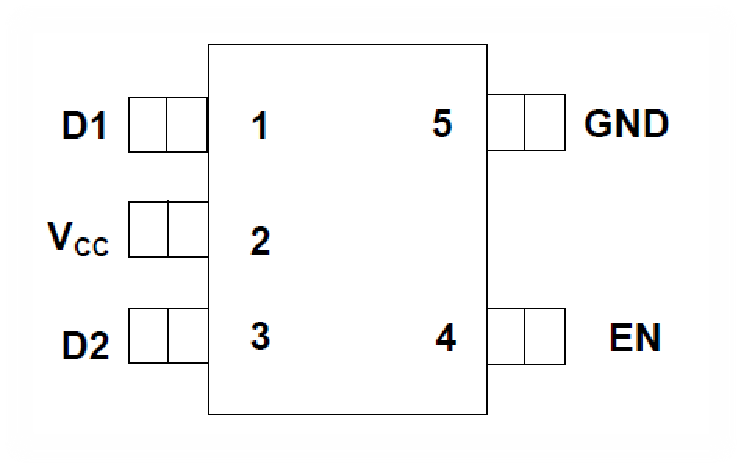

引脚配置
