LTS115-116-117_两线制4-20mA V/I转换芯片

具体描述：

LTS115/116/117是一个两线制V/I转换器，主要用来匹配运放方案实现的V/I电路，SOIC-8的封装体积，以及小体积版本的MSOP-8封装，较运放方案具有极大的成本及面积优势。

产品特性：

• 两线制V/I转换芯片

• LTS115的Vref输出电压为2.5V，LTS116的Vref输出电压为4.096V，LTS117-1的Vref输出电压为2.5V，LTS117-2的Vref输出电压为4.096V

• Vref输出电压精度0.1%，温度系数10ppm tpy

• 外围结构简单，由于芯片封装较小，需要增加散热保护三极管

• 模拟信号输入范围：0-5V

• 输出电流由输入电流设置， IOUT = 100×IIN

• 两线制电流输出：4-20mA

• 输出误差：±0.2%满量程FSR（总未调节误差TUE）

• 输出电流线性度误差 ：0.02% tpy

• IOUT电压系数：0.015% of SPAN （ 8-36V@20mA）

• IOUT负载系数：0.005% of SPAN（ 0-600R@20mA@24V）

• 电源电压：8V - 36V

• 封装：SOIC-8 MSOP8

• 功耗：<300uA

• 启动时间：<1ms

• 工作温度：-40°C to 85°C

产品应用：

• 0/4-20mA变送器

• PLC

• 传感器

• 工业控制

产品电路参考

额外保护电路

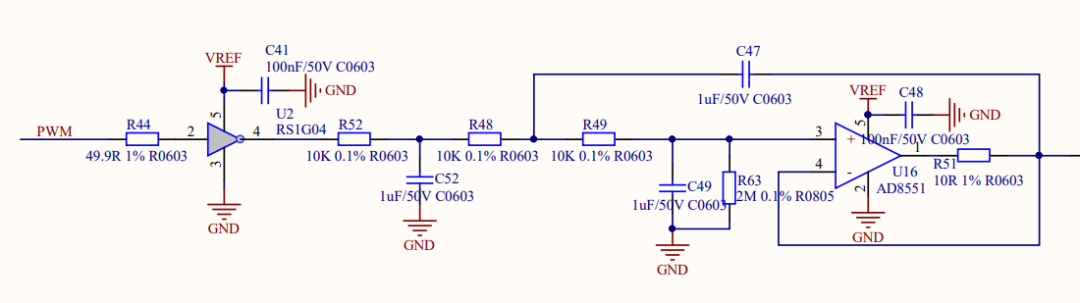

常见的PWM积分电路
