ULN2003-50V, 7路达林顿驱动阵列

具体描述：

ULN2003A 是7通道达林顿管阵列，采用达林顿复合管电路结构，相比单 NPN管，大幅降低晶体管输出大电流时的基极输入电流。该系列电路可与 MCU 的 I/O 口或者标准逻辑电路输出口直接相连。每个通道均有独立的续流二极管，可用于驱动感性负载。ULN2003A击穿电压大于 50V，覆盖 12V/24V 供电应用，最大持续电流能力 0.5A/ch。

产品特点：

• 最多支持七通道

• 高耐压

          – 击穿电压大于 50V

          – 覆盖 12V/24V 供电应用

• 集成续流二极管

          – 每个通道均有独立的续流二极管

          – 可用于驱动感性负载

• SOP-16 / TSSOP-16 封装

产品主要市场和应用：

• 步进电机和有刷直流电机驱动器

• 继电器驱动

• 白色家电

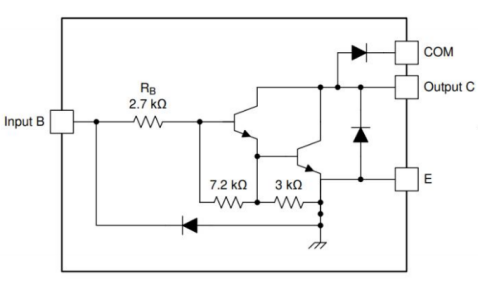

系统框图

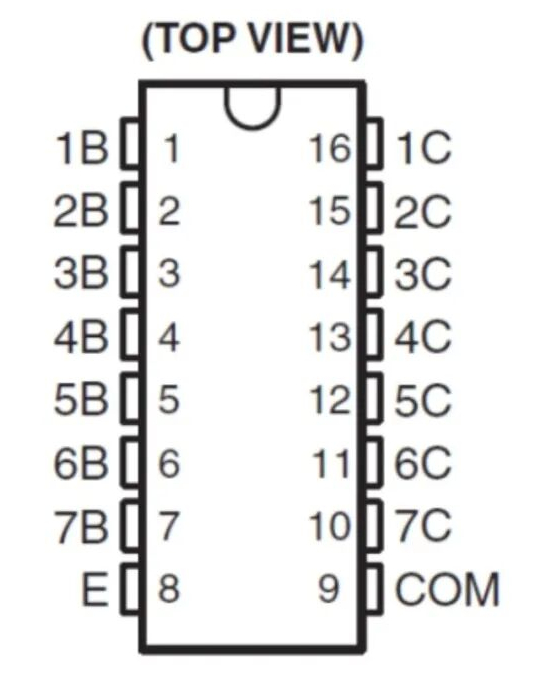

引脚配置
