LTA8741
LTC8741/8742/8743/8744 是单通道、双通道及四通道比较器，采用推挽输出，实现了高速（33 纳秒传播延迟）与微功耗（135 μA）的终极结合。该系列器件采用小型封装，并具备轨到轨输入、低失调电压（0.8 mV）、大输出驱动电流以及 1.8 V 至 5.5 V 的宽电源电压范围等特性。这些器件非常易于在对响应时间要求严格、对功耗敏感、低压供电和/或电路板空间受限的各种应用中实现。LTC8741/8742/8743/8744 的输出无需外部上拉电路即可拉至任一电源轨的 0.1 V 范围内，使其成为与 CMOS 和 TTL 逻辑接口的理想器件。所有输入和输出引脚均可承受持续至任一电源轨的短路故障条件。内部迟滞确保即使输入信号变化缓慢，也能实现纯净的输出切换。

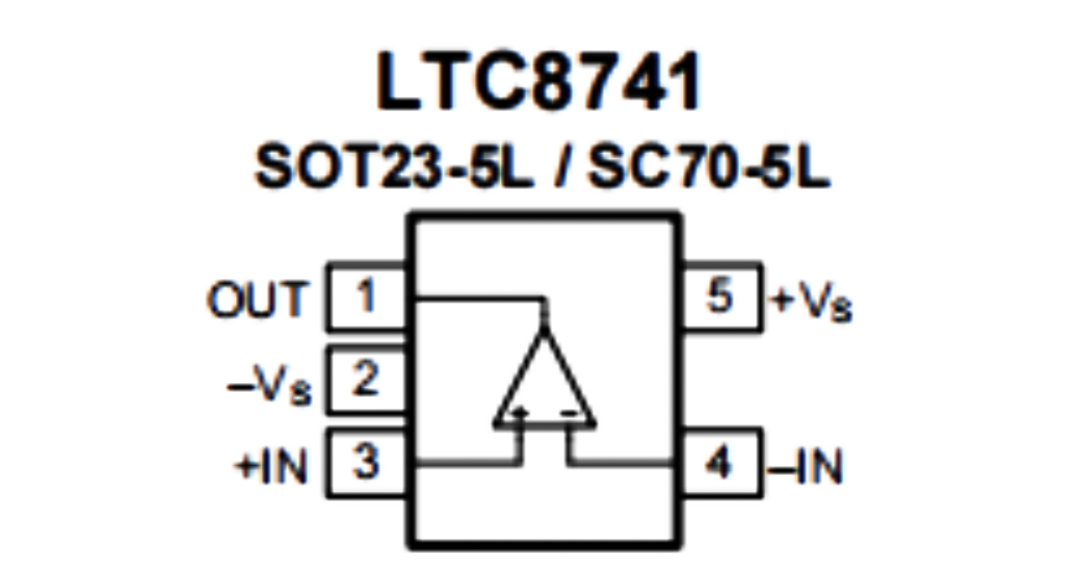

LTC8741/LTC8743（单通道）提供 SOT23-5L 和 SC70-5L 封装。LTC8742（双通道）提供 DFN-8L、SOIC-8L 和 MSOP-8L 封装。LTC8744（四通道）提供 SOIC-14L 和 TSSOP-14L 封装。所有器件的工作温度范围均为 -40 ℃ 至 +85 ℃ 工业级。
数据表
产品详情
-
特点
-
关键参数
-
应用
高速 33 ns 传播延迟（100 mV 过驱电压）
微功耗工作电流（135 μA），有效节省电池电量
单电源电压范围：1.8 V 至 5.5 V
--可直接采用 1.8V/2.5V/3.3V/5V 系统电源轨供电
轨到轨输入
推挽输出电流驱动能力：5V 供电下典型值 30 mA
内部迟滞功能，确保纯净的开关切换
内部射频/电磁干扰滤波器
工作温度范围：−40 ℃ 至 +85 ℃
通道数：1
供电电压：1.8~5.5 V
最大额定供电电压：10 V
上升时间：39 ns
下降时间：33 ns
滞回电压：3.0 mV
最大失调电压：3.5 mV
输出：Push-Pull
静态电流：135 μA
封装：SOT23-5，SC70-5
状态：Active
消费电子产品配件
手机、平板电脑与笔记本电脑
便携式与电池供电设备
报警与监测电路
过零检测器
阈值检测器与鉴别器
窗口比较器
红外接收器
电平转换器
线路接收器
