LTC8722
LTC8721/LTC8722/LTC8723 是微型单通道与双通道比较器，采用推挽输出，实现了高速（66 纳秒传播延迟）与极低功耗（22 μA）的终极结合。该系列器件采用超小封装，并具备轨到轨输入、低失调电压（0.8 mV）、大输出驱动电流以及 1.7 V 至 5.5 V 的宽电源电压范围等特性。这些器件非常易于在各种对响应时间要求严格、对功耗敏感、低压供电和/或电路板空间受限的应用中实现。
LTC8721/LTC8722/LTC8723 的输出无需外部上拉电路即可拉至任一电源轨的 0.1 V 范围内，使其成为连接 CMOS 与 TTL 逻辑的理想接口。所有输入和输出引脚均可承受持续至任一电源轨的短路故障条件。内部迟滞确保即使输入信号变化缓慢，也能实现干净的输出切换。

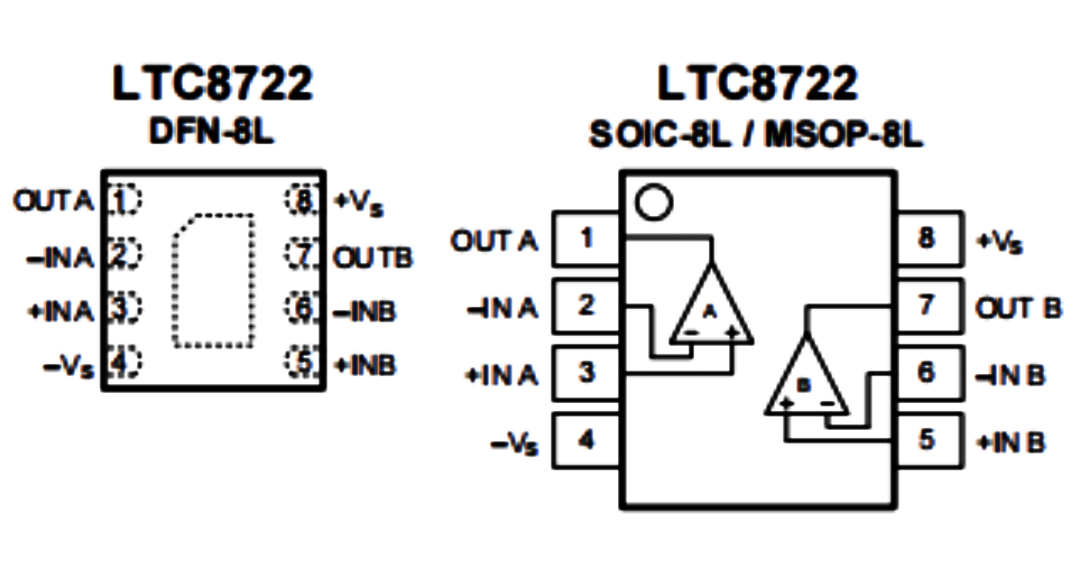

LTC8721/LTC8723（单通道）提供 SOT23-5L 和 SC70-5L 两种封装。LTC8722（双通道）提供 DFN-8L、SOIC-8L 和 MSOP-8L 封装。所有器件的工作温度范围均为 -40 ℃ 至 +85 ℃ 工业级。
数据表
产品详情
-
特点
-
关键参数
-
应用
微功耗工作电流：22 μA，有效节省电池电量
高速传播延迟：66 ns（过驱电压100 mV）
单电源电压范围：1.7 V 至 5.5 V
– 可直接采用1.8V/2.5V/3.3V/5V系统电源轨供电
轨到轨输入
推挽输出电流驱动能力：5V供电下典型值30 mA
内部迟滞功能，确保纯净的开关切换
内部射频/电磁干扰滤波器
工作温度范围：-40 ℃ 至 +85 ℃
通道数：2
供电电压：1.7~5.5 V
最大额定供电电压：10 V
上升时间：78 ns
下降时间：66 ns
滞回电压：3.0 mV
最大失调电压：3.5 mV
输出：Push-Pull
静态电流：43 μA

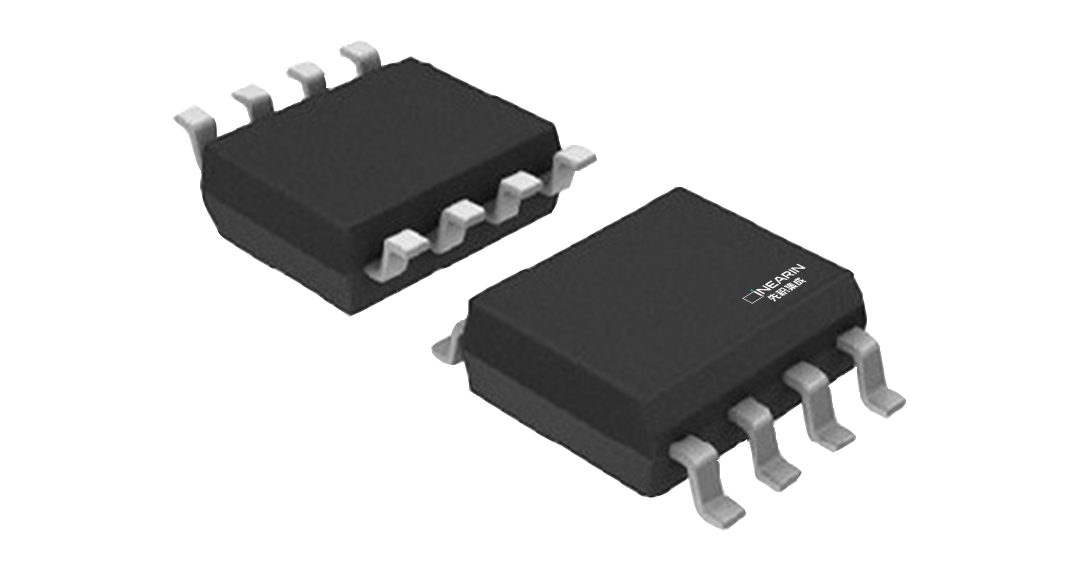

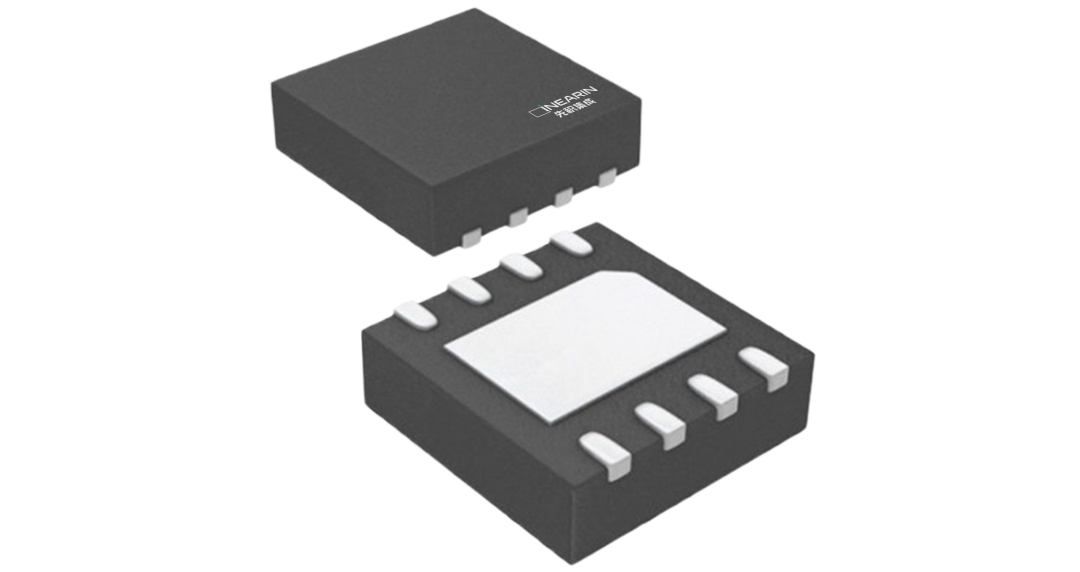

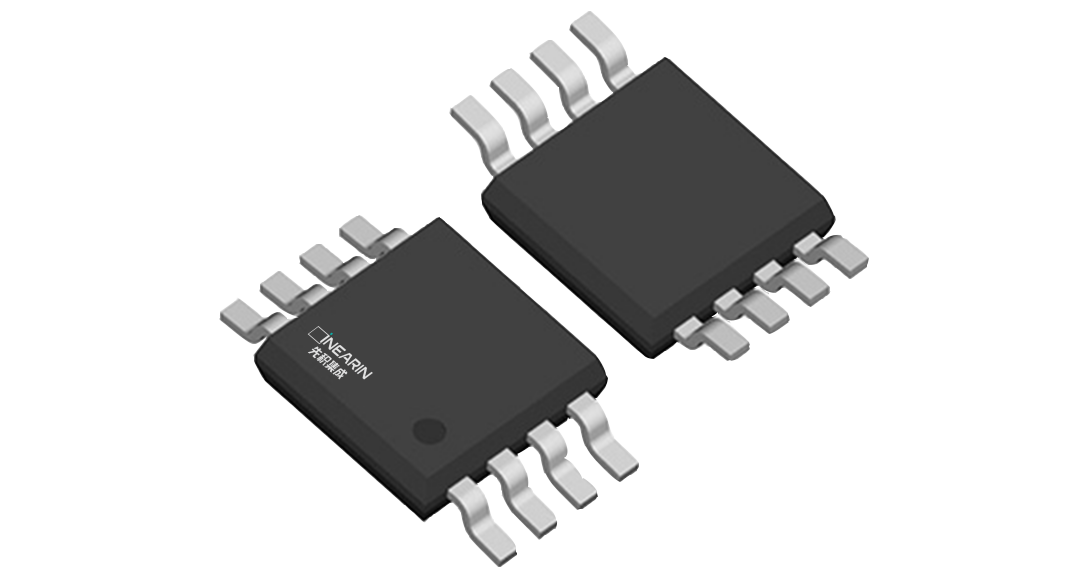

封装：DFN2x2-8L、SOIC-8L、MSOP-8
状态：Active
消费电子产品配件
手机、平板电脑与笔记本电脑
便携式与电池供电设备
阈值检测器与鉴别器
报警与监测电路
过零检测器
窗口比较器
电平转换器
线路接收器
红外接收器
