LTC8702
LTC8701/8702/8703/8704 器件是单通道、双通道和四通道比较器，具有推挽输出，非常适合对功耗敏感的低压应用。该系列器件具有纳瓦级功耗（典型值 310 nA）、快速 7 µs 传播延迟以及 1.7 V 至 5.5 V 的宽电源电压范围，并具有轨到轨共模电压范围，使其成为各种便携式电子应用的理想选择，例如手机、平板电脑、笔记本电脑和具有极严格功耗限制和紧凑电路板空间的便携设备。
LTC8701/8702/8703/8704 的输出可拉至距任一电源轨 0.1 V 以内，无需外部上拉电路，因此非常适合与 CMOS 和 TTL 逻辑接口。所有输入和输出引脚均可承受持续短路故障至任一电源轨的条件。内部迟滞确保即使输入信号变化缓慢，也能实现干净的输出切换。
LTC8701（单通道）提供 SOT23-5L、SC70-5L 和 DFN2x2-8L 封装。LTC8702（双通道）提供 SOIC-8L、MSOP-8L 和 DFN2x2-8L 封装。LTC8703（单通道）提供 SOT23-5L 和 SC70-5L 封装。四通道 LTC8704 提供 SOIC-14L 和 TSSOP-14L 封装。所有器件额定工作温度范围为 -40°C 至 +85°C 工业温度范围。
数据表
产品详情
-
特点
-
关键参数
-
应用
纳瓦级工作电流（310 nA）节省电池电量
传播延迟：7 µs（100 mV 过驱动时）
轨到轨输入
推挽输出驱动电流：5V 供电时典型值 22 mA
内部迟滞确保干净切换
内置 RF/EMI 滤波器
单电源电压范围：1.7 V 至 5.5 V
– 可由同一 1.8V/2.5V/3.3V/5V 系统电源轨供电
工作温度范围：−40 ℃ 至 +85 ℃
通道数：2
供电电压：1.7V~5.5V
最大额定供电电压:10V
上升时间：12ns
下降时间：13ns
滞回电压：5.0mV
最大失调电压：3.5mV
输出：Push-Pull
静态电流：710μA
封装：SO8, DFN-8L, MSOP8
状态:Active
手机、平板电脑与笔记本电脑
可穿戴设备与消费电子产品配件
便携式医疗仪器
报警与监测电路
电平检测器
红外接收器
多谐振荡器
LTC8702
LTC8701/8702/8703/8704 器件是单通道、双通道和四通道比较器，具有推挽输出，非常适合对功耗敏感的低压应用。该系列器件具有纳瓦级功耗（典型值 310 nA）、快速 7 µs 传播延迟以及 1.7 V 至 5.5 V 的宽电源电压范围，并具有轨到轨共模电压范围，使其成为各种便携式电子应用的理想选择，例如手机、平板电脑、笔记本电脑和具有极严格功耗限制和紧凑电路板空间的便携设备。
LTC8701/8702/8703/8704 的输出可拉至距任一电源轨 0.1 V 以内，无需外部上拉电路，因此非常适合与 CMOS 和 TTL 逻辑接口。所有输入和输出引脚均可承受持续短路故障至任一电源轨的条件。内部迟滞确保即使输入信号变化缓慢，也能实现干净的输出切换。

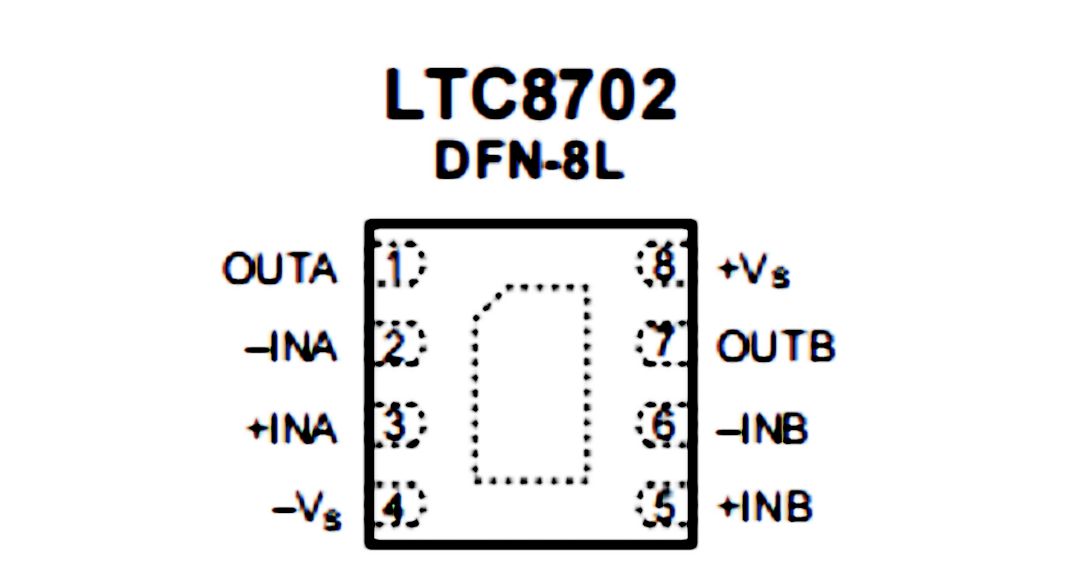

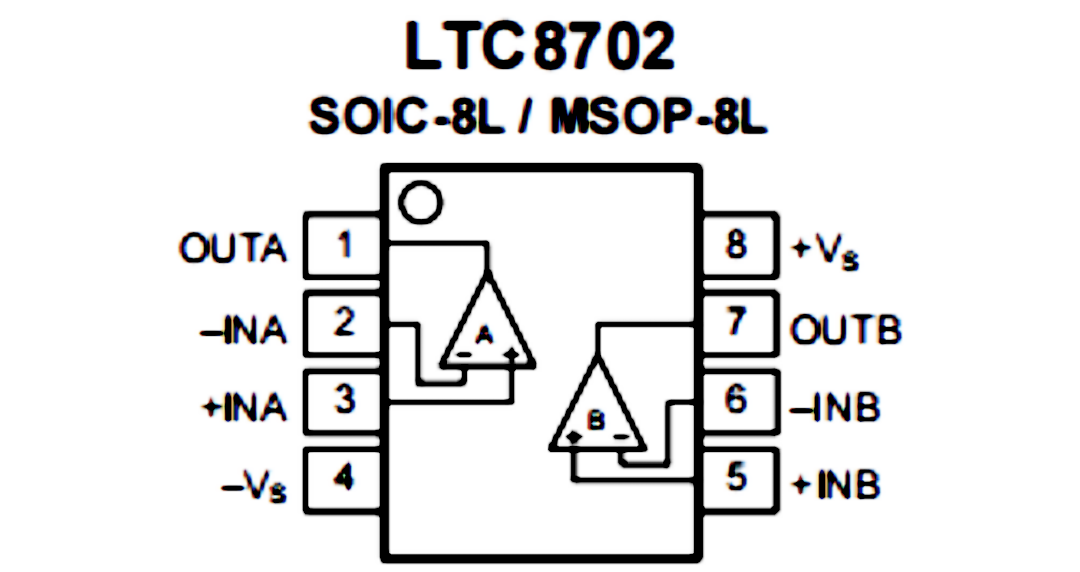

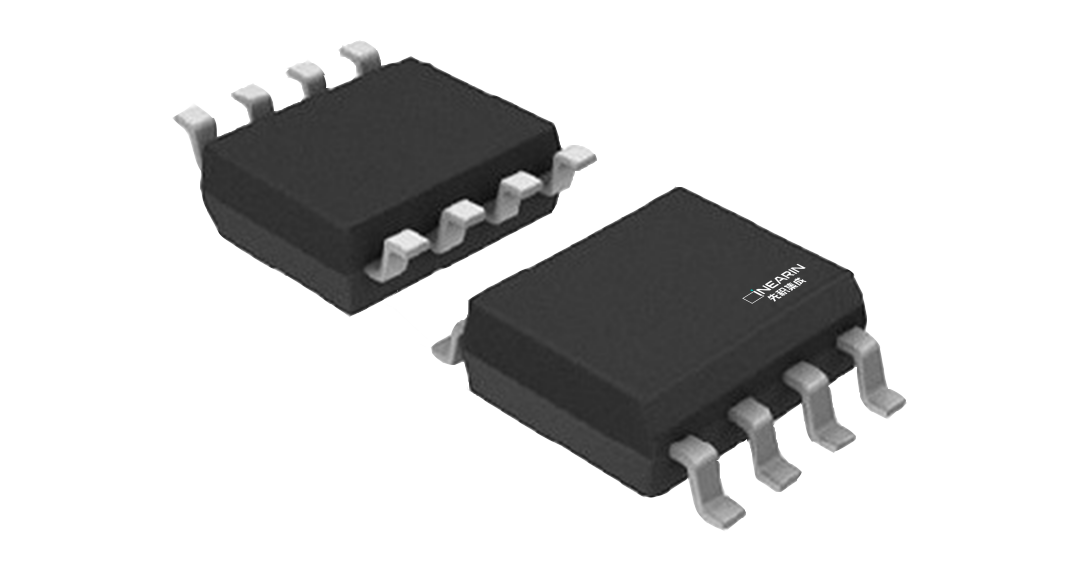

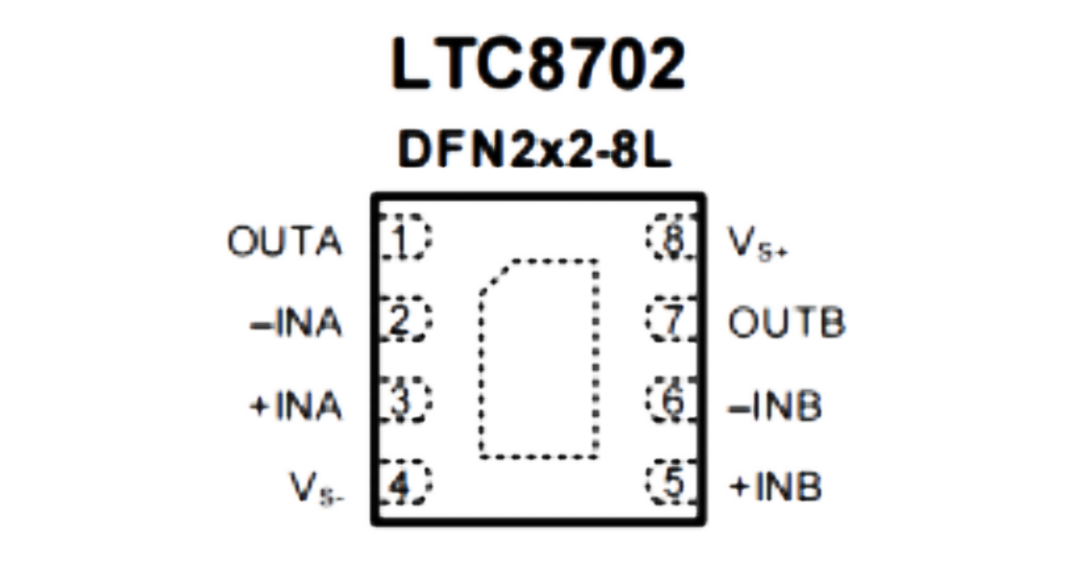

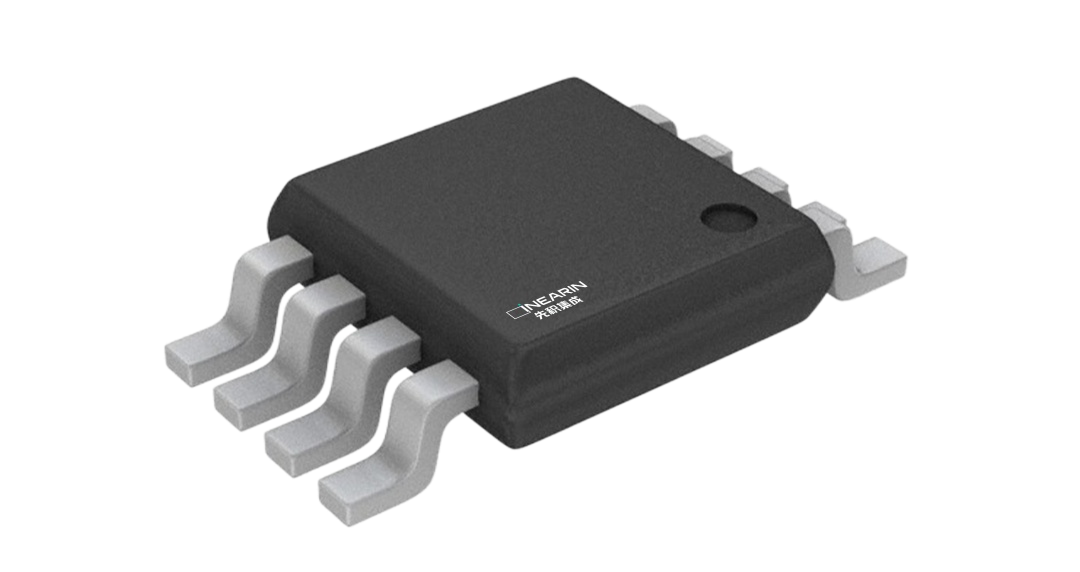

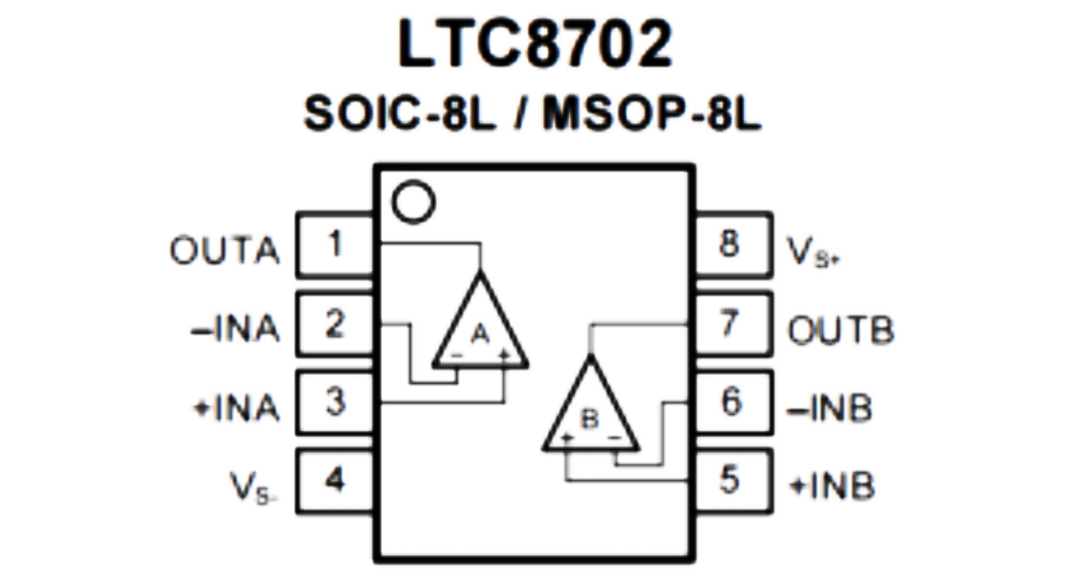

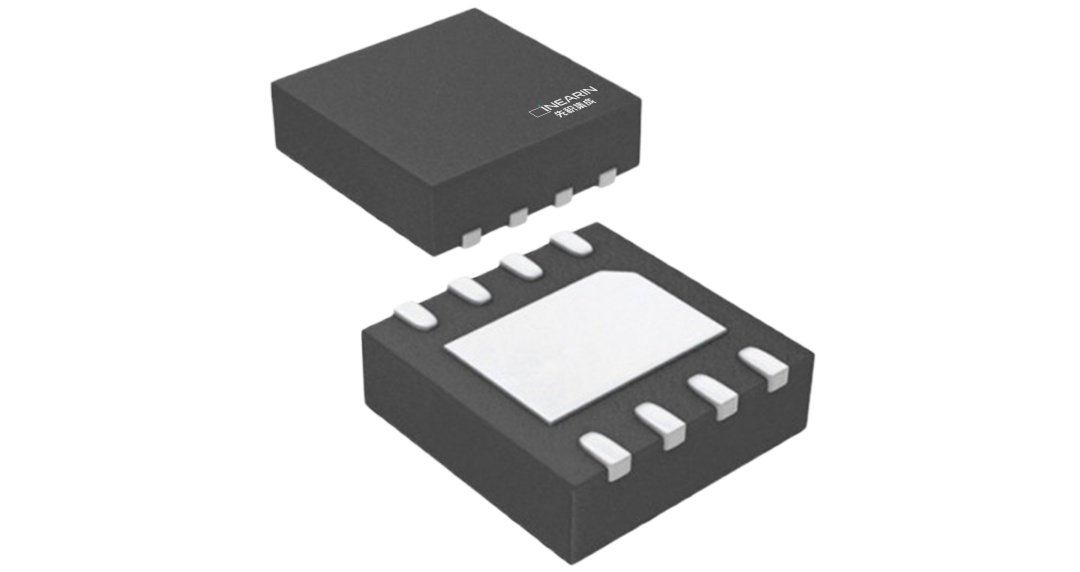

LTC8701（单通道）提供 SOT23-5L、SC70-5L 和 DFN2x2-8L 封装。LTC8702（双通道）提供 SOIC-8L、MSOP-8L 和 DFN2x2-8L 封装。LTC8703（单通道）提供 SOT23-5L 和 SC70-5L 封装。四通道 LTC8704 提供 SOIC-14L 和 TSSOP-14L 封装。所有器件额定工作温度范围为 -40°C 至 +85°C 工业温度范围。
