LTA1240

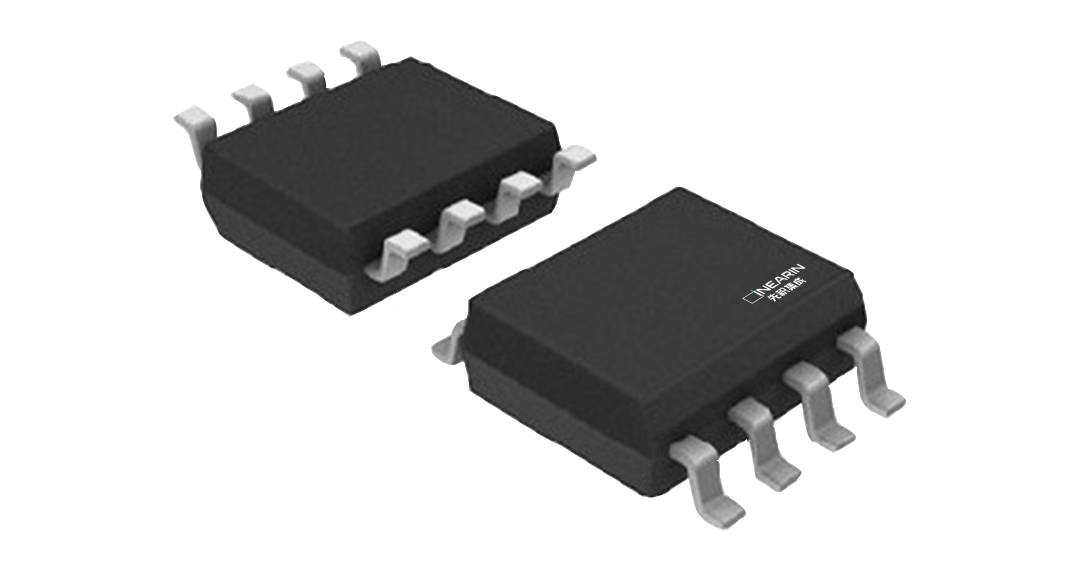

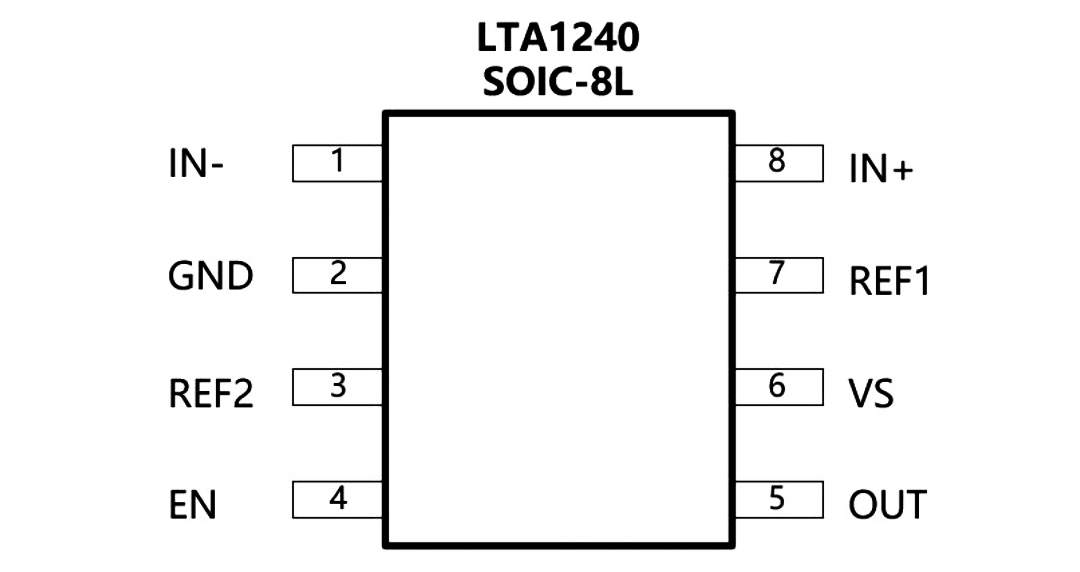

LTA1240 器件是一款电压输出型电流检测放大器，具有增强的 PWM 抑制能力，能够在 –4V 至 100V 的宽共模电压范围内检测分流电阻上的压降，该范围与电源电压无关。负共模电压允许器件在地电位以下工作，从而适应典型螺线管应用中的反激周期。该特性使得即使输出端未出现明显的电压瞬态和相关的恢复纹波，也能实现精确的电流测量。该器件采用 2.7V 至 5.5V 单电源供电，最大电源电流为 2.4mA。零漂移架构的低失调电压允许在分流压降低至 10mV 时仍能进行电流检测。所有版本均提供 –40°C 至 +125°C 的扩展工作温度范围，并采用 SOIC-8L 封装。
数据表
产品详情
-
特点
-
关键参数
-
应用
增强的PWM抑制
出色的共模抑制比（CMRR）：
– 132dB DC CMRR
– 68dB AC CMRR（50kHz 时）
宽共模范围：-4V 至 100V
精度：
– 增益：20V/V
--增益误差：±0.20%（最大值）
--增益漂移：±2.5ppm/°C（最大值）
– 失调：
--失调电压：±25μV（最大值）
--温度漂移：±500nV/°C（最大值）
静态电流：2.4mA（最大值）
电机控制
螺线管和阀门控制
电源管理
执行器控制
压力调节器
电信设备
LTA1240
LTA1240 器件是一款电压输出型电流检测放大器，具有增强的 PWM 抑制能力，能够在 –4V 至 100V 的宽共模电压范围内检测分流电阻上的压降，该范围与电源电压无关。负共模电压允许器件在地电位以下工作，从而适应典型螺线管应用中的反激周期。该特性使得即使输出端未出现明显的电压瞬态和相关的恢复纹波，也能实现精确的电流测量。该器件采用 2.7V 至 5.5V 单电源供电，最大电源电流为 2.4mA。零漂移架构的低失调电压允许在分流压降低至 10mV 时仍能进行电流检测。所有版本均提供 –40°C 至 +125°C 的扩展工作温度范围，并采用 SOIC-8L 封装。
