LTA180A1

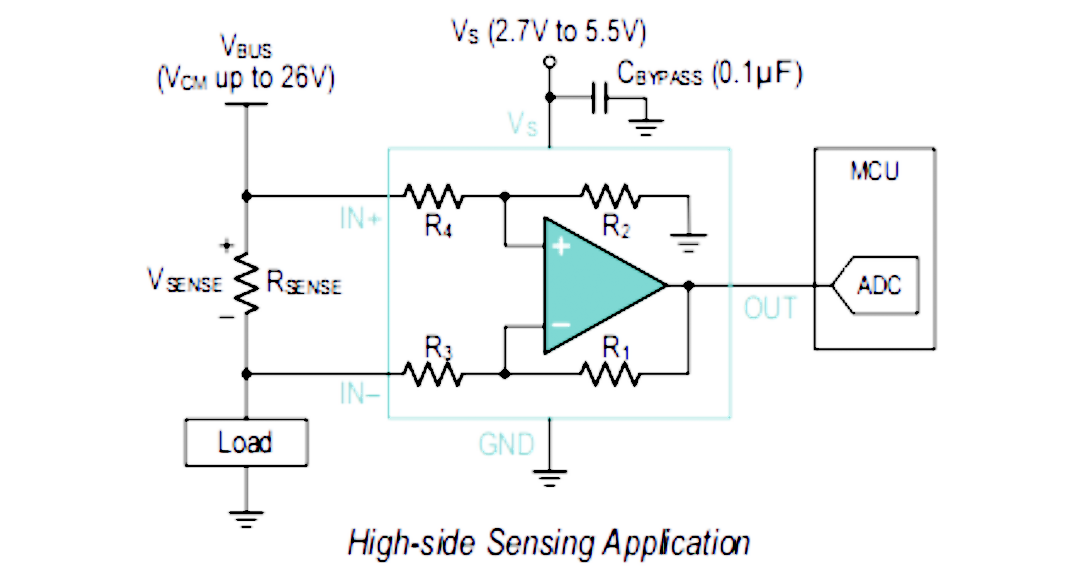

LTA180Q 系列电流检测放大器（也称为电流分流监控器）专为成本优化型应用而设计，可在 –0.2 V 至 +30 V 的共模电压范围内检测电流检测电阻上的压降，该范围与电源电压无关。LTA180Q 系列集成了匹配电阻增益网络，提供四种固定增益选项：20 V/V、50 V/V、100 V/V 或 200 V/V。该匹配增益电阻网络可最大程度地减小增益误差并降低温度漂移。
LTA180Q 系列采用 +2.7 V 至 +5.5 V 单电源供电，最大电源电流为 110 μA。该器件额定工作温度范围为 -40℃ 至 +125℃，提供 SOT23-5L 封装。
数据表
产品详情
-
特点
-
关键参数
-
应用
宽共模范围：–0.2 V 至 30 V
失调电压
– VCM = 0 V 时最大值 ±150 μV
– VCM = 12 V 时最大值 ±500 μV
精度
– 最大 ±1% 增益误差
– 最大 1 μV/℃ 失调漂移
增益选项：
– 20V/V（LTA180A1Q 合格，LTA180B1Q 兼容）
– 50V/V（LTA180A2Q 兼容，LTA180B2Q 兼容）
– 100V/V（LTA180A3Q 兼容，LTA180B3Q 兼容）
– 200V/V（LTA180A4Q 兼容，LTA180B4Q 兼容）
输出压摆率：1.3 V/μs
静态电流：最大值 230μA

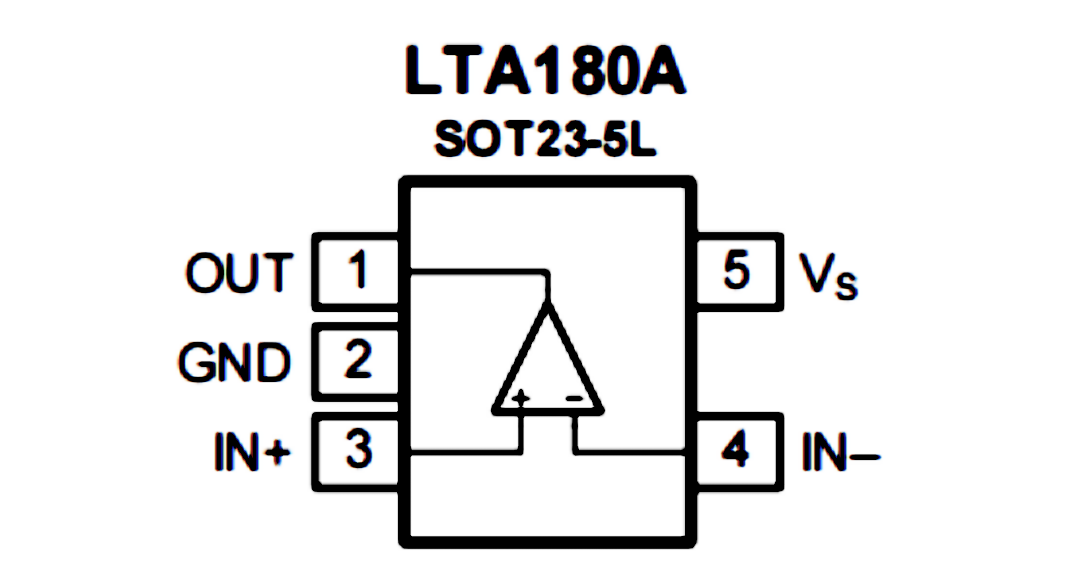

封装：SOT23-5L
汽车级 1 级
输出类型：电压
供电电压：2.7~5.5V
共模输入范围：-0.2~30V
增益：20V/V
共模抑制比：100dB
最大失调电压：500µV
最大温度漂移：1µV/℃
最大增益误差：±1%
静态电流：180µA
封装：SOT23-5
状态：Active
电机控制
电池监控，BMS
电源管理
照明控制
过流检测
太阳能逆变器
LTA180A1
LTA180Q 系列电流检测放大器（也称为电流分流监控器）专为成本优化型应用而设计，可在 –0.2 V 至 +30 V 的共模电压范围内检测电流检测电阻上的压降，该范围与电源电压无关。LTA180Q 系列集成了匹配电阻增益网络，提供四种固定增益选项：20 V/V、50 V/V、100 V/V 或 200 V/V。该匹配增益电阻网络可最大程度地减小增益误差并降低温度漂移。
LTA180Q 系列采用 +2.7 V 至 +5.5 V 单电源供电，最大电源电流为 110 μA。该器件额定工作温度范围为 -40℃ 至 +125℃，提供 SOT23-5L 封装。
订购信息
| 可订购型号 | 样片申请 | 采购 | 包装数量 | 封装名称 |
|---|---|---|---|---|
| LTA180A1QT5/R6 |
立即获取 已经获取 |
立即采购 | 3 000 | SOT23-5L |
