LT199G3

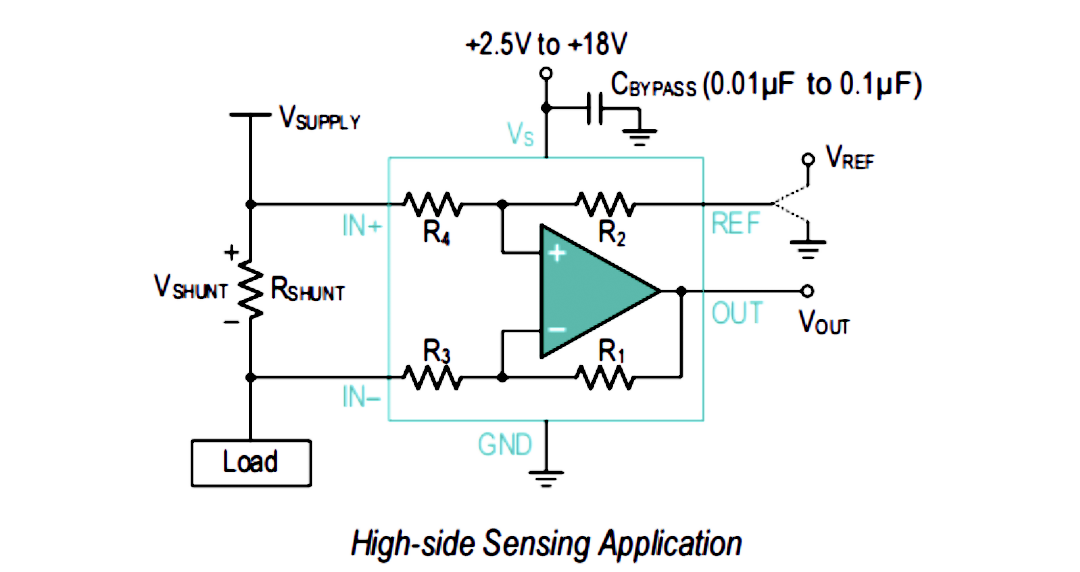

LT199系列双向零漂移电流检测放大器可检测分流器上的压降，其共模电压范围为-0.3V至26V，且与电源电压无关。单向工作模式使LT199系列能够测量流经分流电阻的单向电流，而双向工作模式则允许该器件测量流经分流电阻的双向电流。零漂移架构的低失调特性，支持在分流器上低至10mV满量程的最大压降条件下实现电流检测。 LT199系列采用+2.5V至+18V单电源供电，最大消耗电源电流为100μA。该器件的工作温度范围为–40℃至+105℃，提供SC70-6L和TQFN-10L两种封装。
数据表
产品详情
-
特点
-
关键参数
-
应用
宽共模电压范围： -0.3V 至 26V
最大失调电压 180μV（LT199G2/G3），支持低至 10mV 满量程 的分流压降进行精确检测
高精度：
--最大增益误差：±0.5%
--最大失调电压漂移：0.5μV/℃
--最大增益漂移：10ppm/℃
可选增益型号：
--LT199G1：50V/V
--LT199G2：100V/V
--LT199G3：200V/V
静态电流： 最大 100μA

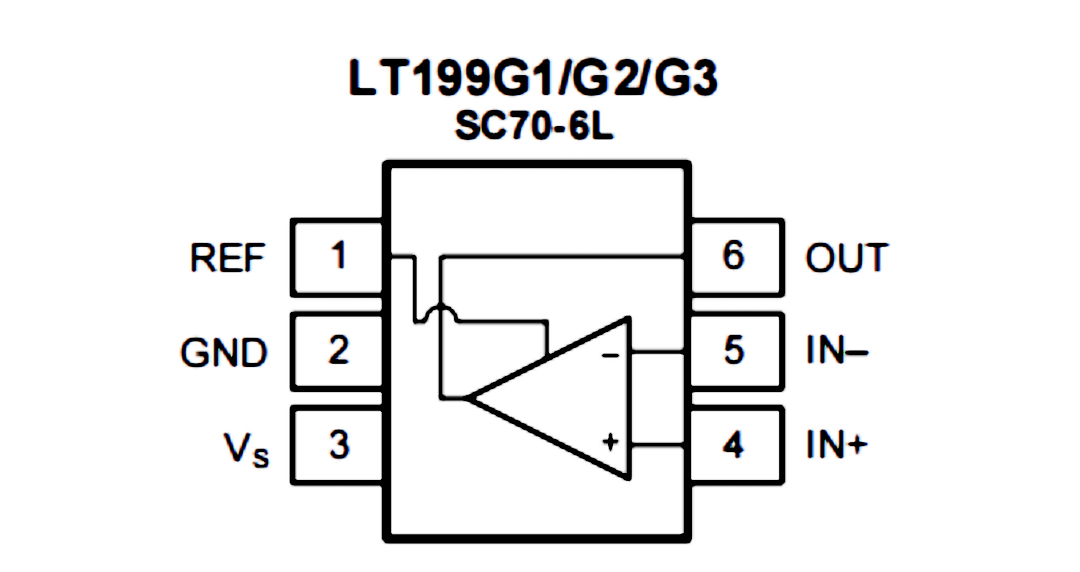

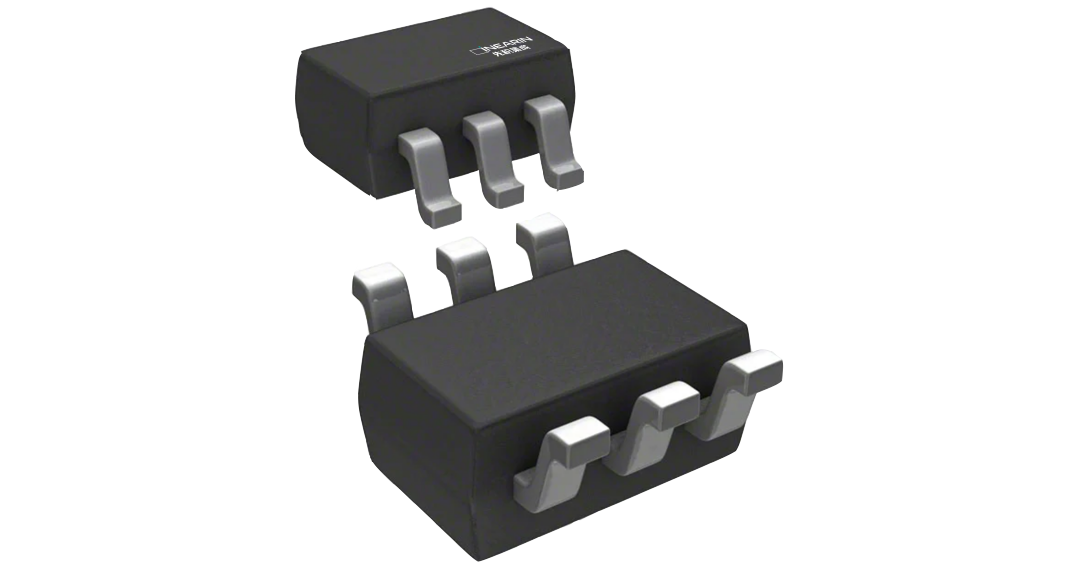

封装： SC70-6L，TQFN-10L
输出类型：电压
供电电压：2.5~18V
共模输入范围：-0.3~26V
增益：200V/V
共模抑制比：110dB
最大失调电压：180µV
最大温度漂移：0.5µV/℃
最大增益误差：±0.5%
静态电流：70µA
封装：SC70-6L，TQFN-10L
状态：Active
电源管理
电池充电器
电子烟
智能手机与平板电脑
笔记本电脑
电信设备
焊接设备
