LT180B4

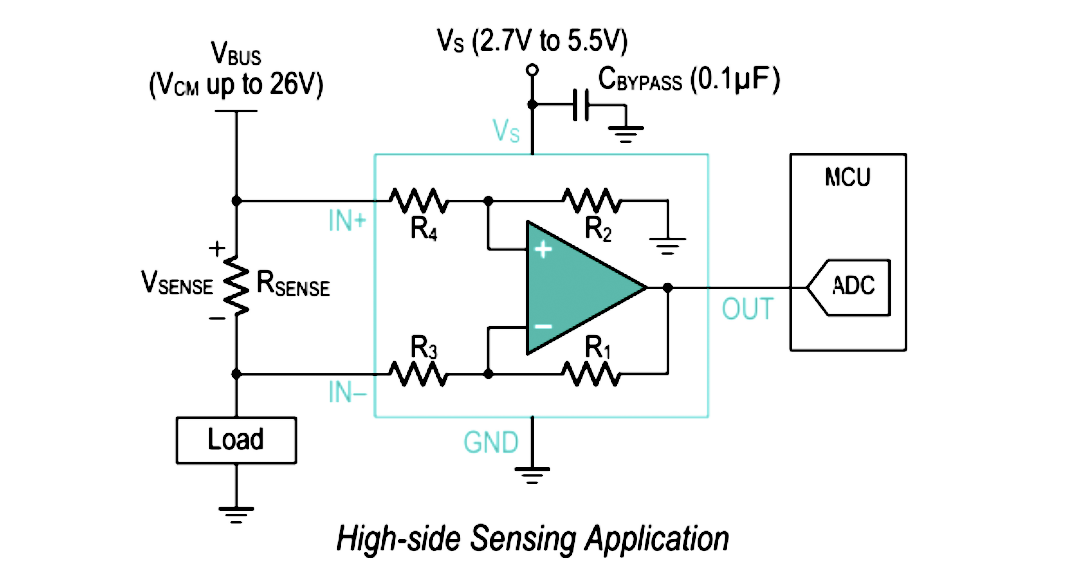

LT180系列电流检测放大器（亦称电流分流监测器）专为注重成本优化的应用而设计，可检测电流检测电阻两端的电压降，其共模电压范围为–0.2 V至+26 V，且与电源电压无关。该系列集成了一个匹配电阻增益网络，提供四种固定增益选项：20 V/V、50 V/V、100 V/V或200 V/V。此匹配增益电阻网络能最大限度地减少增益误差并降低温度漂移。 LT180系列采用+2.7 V至+5.5 V单电源供电，最大消耗电源电流为110μA。该器件的工作温度范围为-40℃至+125℃，提供SOT23-5L封装。
数据表
产品详情
-
特点
-
关键参数
-
应用
宽共模电压范围： –0.2 V 至 26 V
失调电压：
– VCM = 0 V 时，最大 ±150 μV
– VCM = 12 V 时，最大 ±500 μV
精度：
– 最大增益误差：±1%
– 最大失调电压漂移：1 μV/℃
增益选项：
– 20 V/V (LT180A1, LT180B1)
– 50 V/V (LT180A2, LT180B2)
– 100 V/V (LT180A3, LT180B3)
– 200 V/V (LT180A4, LT180B4)
输出压摆率： 0.7 V/μs
静态电流： 最大 110 μA
封装： SOT23-5L
输出类型：电压
供电电压：2.7~5.5V
共模输入范围：-0.2~26V
增益：200V/V
共模抑制比：100dB
最大失调电压：500µV
最大温度漂移：1µV/℃
最大增益误差：±1%
静态电流：80µA

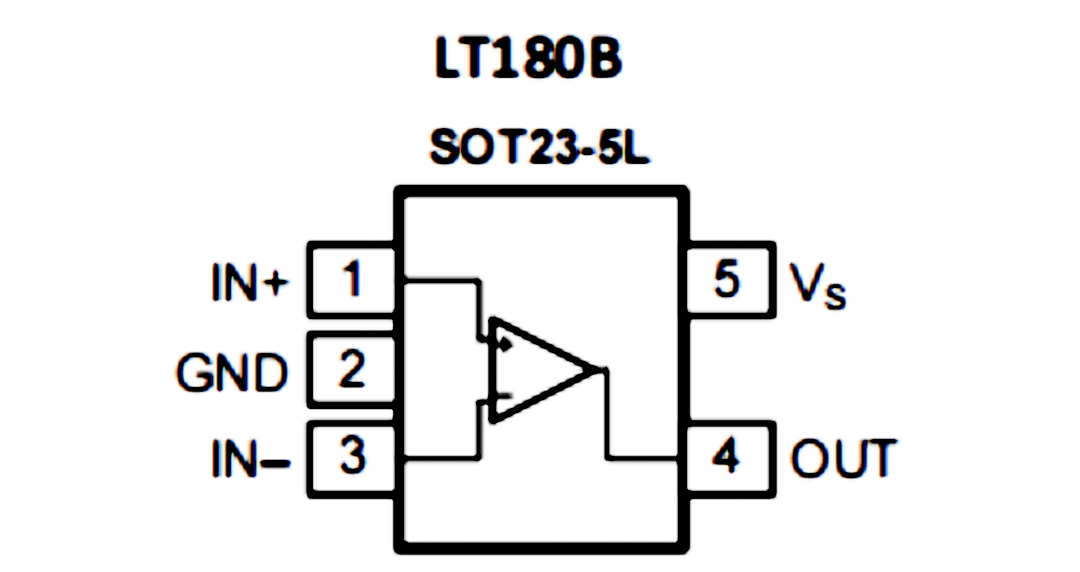

封装：SOT23-5L
状态：Active
电机控制
电池监测与电池管理系统（BMS）
电源管理
照明控制
过流检测
太阳能逆变器
LT180B4
LT180系列电流检测放大器（亦称电流分流监测器）专为注重成本优化的应用而设计，可检测电流检测电阻两端的电压降，其共模电压范围为–0.2 V至+26 V，且与电源电压无关。该系列集成了一个匹配电阻增益网络，提供四种固定增益选项：20 V/V、50 V/V、100 V/V或200 V/V。此匹配增益电阻网络能最大限度地减少增益误差并降低温度漂移。 LT180系列采用+2.7 V至+5.5 V单电源供电，最大消耗电源电流为110μA。该器件的工作温度范围为-40℃至+125℃，提供SOT23-5L封装。
订购信息
| 可订购型号 | 样片申请 | 采购 | 包装数量 | 封装名称 |
|---|---|---|---|---|
| LT180B4XT5/R6 |
立即获取 已经获取 |
立即采购 | 3000 | SOT23-5L |
