LT199G2A
LT199GxA系列双向零漂移电流检测放大器可检测分流器上的压降，其共模电压范围为-0.3V至18V，且与电源电压无关。单向工作模式使LT199GxA系列能够测量流经分流电阻的单向电流，而双向工作模式则允许该器件测量流经分流电阻的双向电流。零漂移架构的低失调特性，支持在分流器上低至10mV满量程的最大压降条件下实现电流检测。 LT199GxA系列采用+2.5V至+18V单电源供电，最大消耗电源电流为300μA。该器件的工作温度范围为–40℃至+105℃，提供SC70-6L和TQFN-10L两种封装。
数据表
产品详情
-
特点
-
关键参数
-
应用
宽共模电压范围： -0.3V 至 18V
最大失调电压 300μV（LT199G2A/G3A）,支持 10mV满量程 分流压降检测
精度：
– 最大增益误差：±1%
– 最大失调电压漂移：1μV/℃
– 最大增益漂移：15ppm/℃
增益选项：
– LT199G1A：50V/V
– LT199G2A：100V/V
– LT199G3A：200V/V
静态电流： 最大 300μA

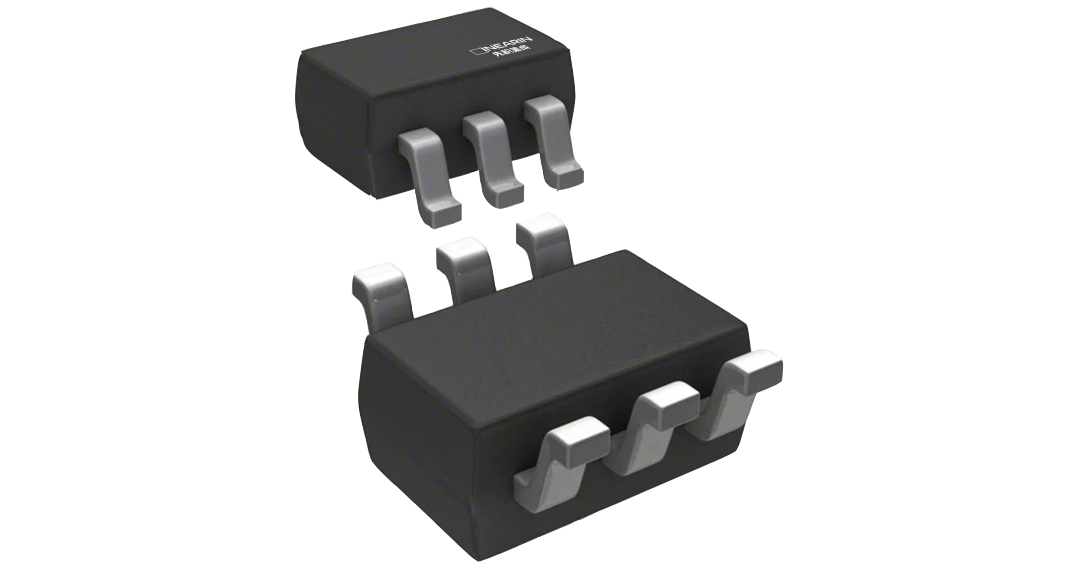

封装： SC70-6L，TQFN-10L
输出类型：电压
供电电压：2.5~18V
共模输入范围：-0.3~18V
增益：100V/V
共模抑制比：105dB
最大失调电压：300µV
最大温度漂移：1µV/℃
最大增益误差：±1%
静态电流：70µA
封装：SC70-6L，TQFN-10L
状态：Active
电源管理
电池充电器
电子烟
智能手机与平板电脑
笔记本电脑
电信设备
焊接设备
LT199G2A
LT199GxA系列双向零漂移电流检测放大器可检测分流器上的压降，其共模电压范围为-0.3V至18V，且与电源电压无关。单向工作模式使LT199GxA系列能够测量流经分流电阻的单向电流，而双向工作模式则允许该器件测量流经分流电阻的双向电流。零漂移架构的低失调特性，支持在分流器上低至10mV满量程的最大压降条件下实现电流检测。 LT199GxA系列采用+2.5V至+18V单电源供电，最大消耗电源电流为300μA。该器件的工作温度范围为–40℃至+105℃，提供SC70-6L和TQFN-10L两种封装。
