LTA199G2

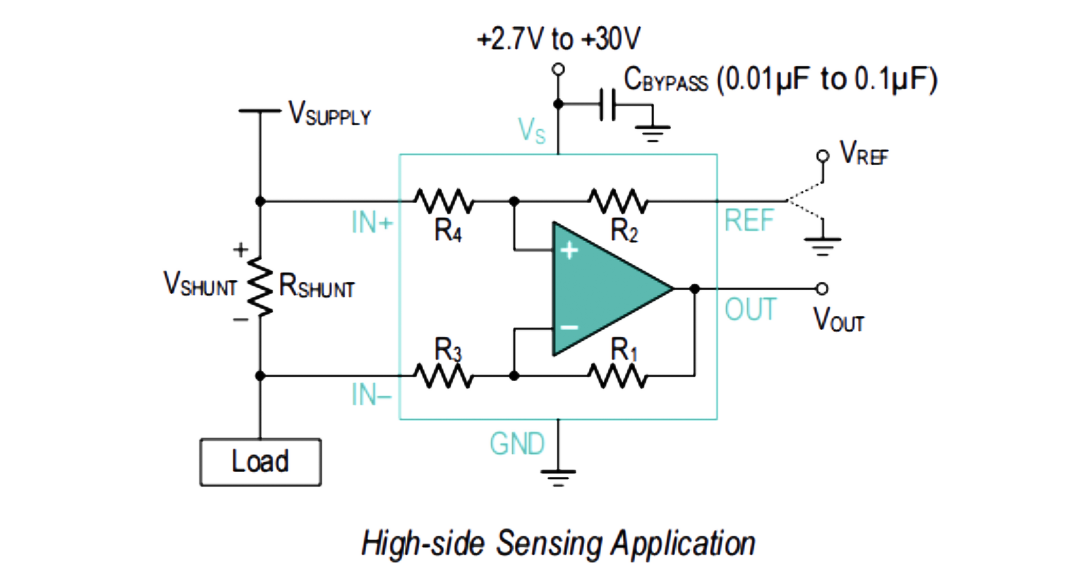

LTA199 系列双向零漂移电流检测放大器可在 -0.3V 至 30V 的共模电压范围内检测分流电阻上的压降，该范围与电源电压无关。单向工作模式允许 LTA199 系列测量流经电阻分流器的单方向电流，而双向工作模式则允许器件测量流经电阻分流器的两个方向电流。零漂移架构的低失调电压使得即使分流电阻上的最大压降低至约 10mV 时，也能进行电流检测。
LTA199 系列采用 +2.7V 至 +30V 单电源供电，最大电源电流为 250μA。该器件额定工作温度范围为 -40°C 至 +125°C，提供 SC70-6L 封装。
数据表
产品详情
-
特点
-
关键参数
-
应用
宽共模范围：-0.3V 至 30V
VSENSE=0V 时最大失调电压 ±150μV
精度
– 最大 ±1% 增益误差
– 最大 1μV/℃ 失调漂移
– 最大 10ppm/℃ 增益漂移
增益选择：
– LTA199G1：50V/V
– LTA199G2：100V/V
– LTA199G3：200V/V
静态电流：TA=+25°C 时最大 250μA

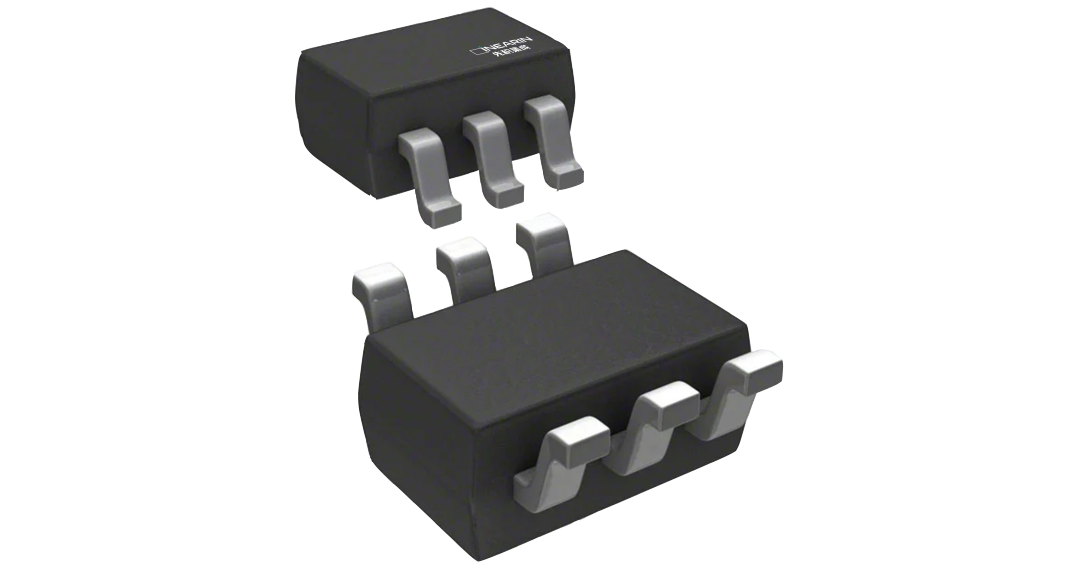

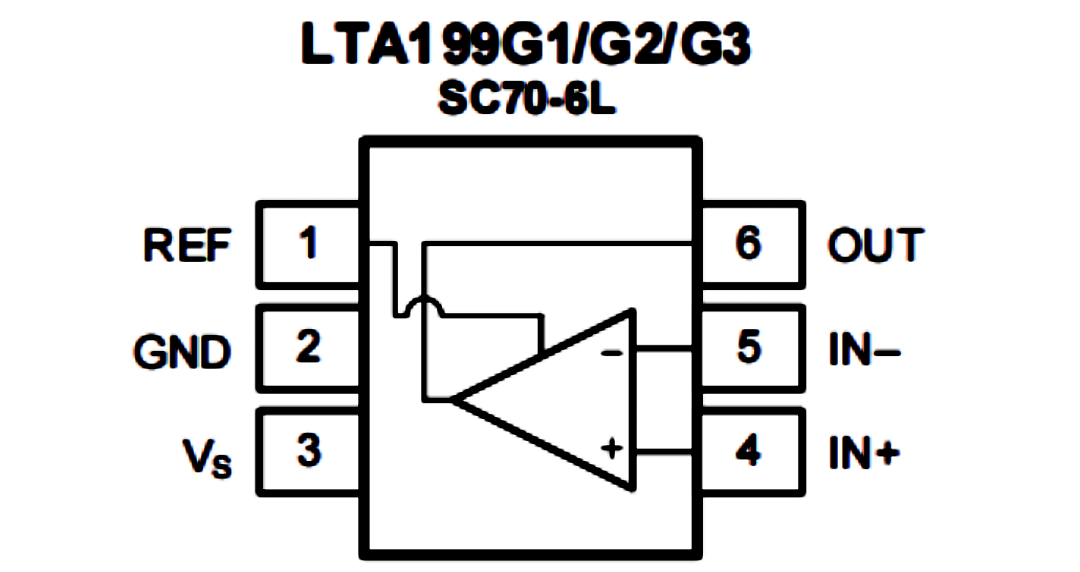

封装：SC70-6L
输出类型：电压
供电电压：2.7~30 V
共模输出范围：-0.3~30 V
增益：100V/V
共模抑制比：105 bB
最大失调电压：150 μV
最大温度漂移：1 μV/℃
最大增益误差：±1%
静态电流：180 μA
封装：SC70-6
状态：Active
电源管理
电池充电器
电子烟
智能手机和平板电脑
笔记本电脑
电信设备
焊接设备
