LTC8542Q
LTC8542QS8/R8 双通道运算放大器专为对成本敏感的通用系统和应用而设计。该器件具备轨到轨输入输出摆幅、低静态电流（典型值 100 µA），同时结合了 1 MHz 宽带宽和低噪声（1 kHz 下为 20 nV/√Hz）的特性，使其在对成本与性能平衡有要求的多种电池供电应用中极具吸引力，例如音频输出、消费电子产品、烟雾探测器、便携式医疗设备及白色家电。低输入偏置电流支持这些放大器应用于具有兆欧级源阻抗的场景。
LTC8542QS8/R8 的稳健设计为电路设计者提供了易用性：在高达 500 pF 的容性负载下保持单位增益稳定、集成射频/电磁干扰抑制滤波器、过驱条件下无相位反转，并具备高静电放电保护。该系列放大器针对低至 +2 V（±1 V）、高达 +5.5 V（±2.75 V）的工作电压进行了优化，并支持 -40 ℃ 至 +125 ℃ 的扩展温度范围。

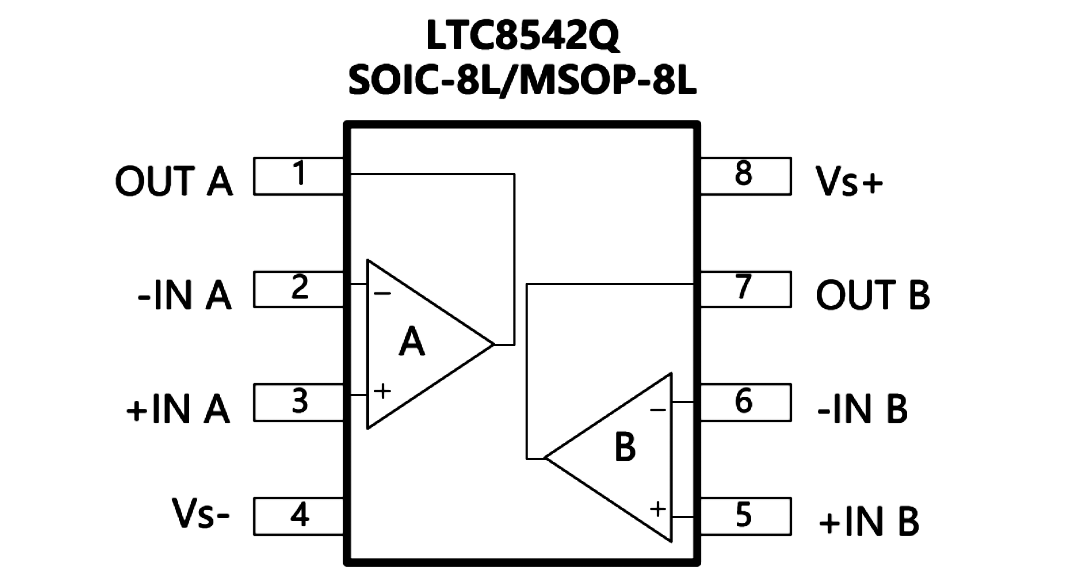

LTC8542QS8/R8（双通道）采用 SOIC-8L 封装。
数据表
产品详情
-
特点
-
关键参数
-
应用
宽单位增益带宽： 1 MHz
针对 AEC-Q100 Grade 1 应用优化
面向成本敏感型系统的通用放大器
单位增益稳定的 1 MHz 增益带宽积
低输入失调电压： 最大 ±4.5 mV
单电源电压范围： 2 V 至 5.5 V
轨到轨输入与输出
内部射频/电磁干扰滤波器
扩展温度范围： −40℃ 至 +125℃
通道数：2
供电电压：2.0~5.5V
最大额定供电电压：10.0V
增益带宽：1.5MHz
静态电流：150μA
噪声密度：25nV/√Hz
电压噪声：5.6μVP-P
压摆率：1.2V/μs
建立稳定时间：1.2μs
最大失调电压：2.5mV
封装：SO8,MSOP8,DFN2x2-8L
状态：Active
精密仪器
电池供电设备：
--音频输出
无线传感网络：
--家庭安防、远程监测、无线计量
传感器信号调理：
--传感器接口、环路供电系统、有源滤波器
LTC8542Q
LTC8542QS8/R8 双通道运算放大器专为对成本敏感的通用系统和应用而设计。该器件具备轨到轨输入输出摆幅、低静态电流（典型值 100 µA），同时结合了 1 MHz 宽带宽和低噪声（1 kHz 下为 20 nV/√Hz）的特性，使其在对成本与性能平衡有要求的多种电池供电应用中极具吸引力，例如音频输出、消费电子产品、烟雾探测器、便携式医疗设备及白色家电。低输入偏置电流支持这些放大器应用于具有兆欧级源阻抗的场景。
LTC8542QS8/R8 的稳健设计为电路设计者提供了易用性：在高达 500 pF 的容性负载下保持单位增益稳定、集成射频/电磁干扰抑制滤波器、过驱条件下无相位反转，并具备高静电放电保护。该系列放大器针对低至 +2 V（±1 V）、高达 +5.5 V（±2.75 V）的工作电压进行了优化，并支持 -40 ℃ 至 +125 ℃ 的扩展温度范围。

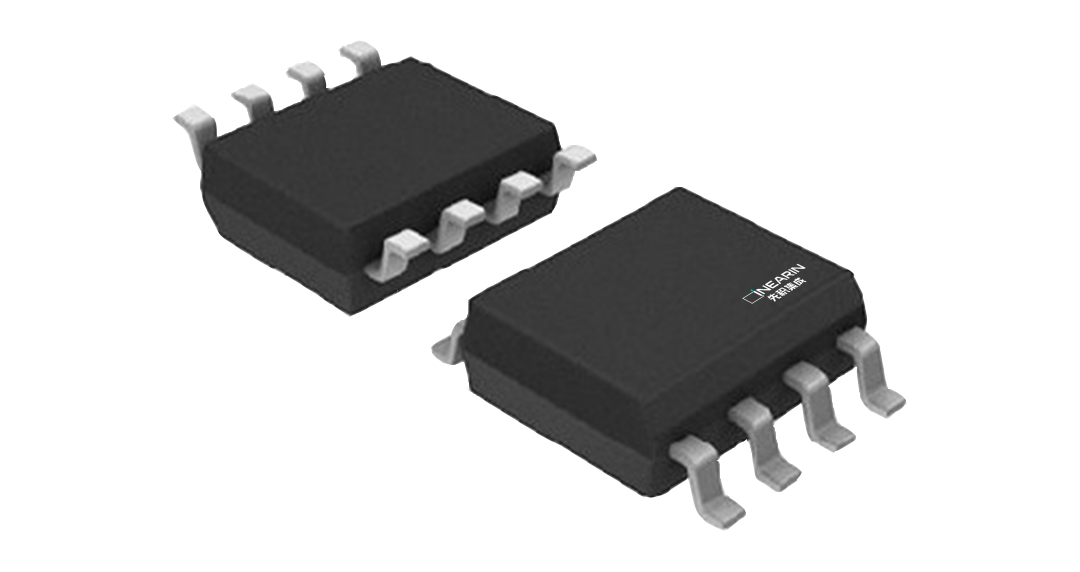

LTC8542QS8/R8（双通道）采用 SOIC-8L 封装。
订购信息
| 可订购型号 | 样片申请 | 采购 | 包装数量 | 封装名称 |
|---|---|---|---|---|
| LTC8542QS8/R8 |
立即获取 已经获取 |
立即采购 | Tape and Reel,4 000 | SOIC-8L |
