LTC723
LTC72x系列单通道、双通道和四通道运算放大器代表了新一代通用型低功耗运放。该系列具有轨到轨输入和输出（RRIO）摆幅、低静态电流（典型值720 µA），同时兼具宽带宽（11 MHz）和极低噪声（1 kHz时为8 nV/√Hz），使其非常适合各类需要成本与性能良好平衡的电池供电应用，例如音频输出、电机相电流检测、光电二极管放大、条形码扫描仪及白色家电等。其低输入偏置电流支持这些放大器用于具有兆欧级源阻抗的应用中。
LTC72x放大器的稳健设计为电路设计人员提供了易用性：单位增益稳定，可驱动高达500 pF的容性负载；集成了RF/EMI抑制滤波器；过驱动条件下无相位反转；以及高静电放电（ESD）保护能力（4 kV HBM）。LTC72x放大器经过优化，可在低至+1.8 V（±0.9 V）至高至+5.5 V（±2.75 V）的电压下工作，温度范围为0 ℃至70 ℃；同时在−40 ℃至+125 ℃的扩展温度范围内，可在+2.0 V（±1.0 V）至+5.5 V（±2.75 V）的电压下工作。

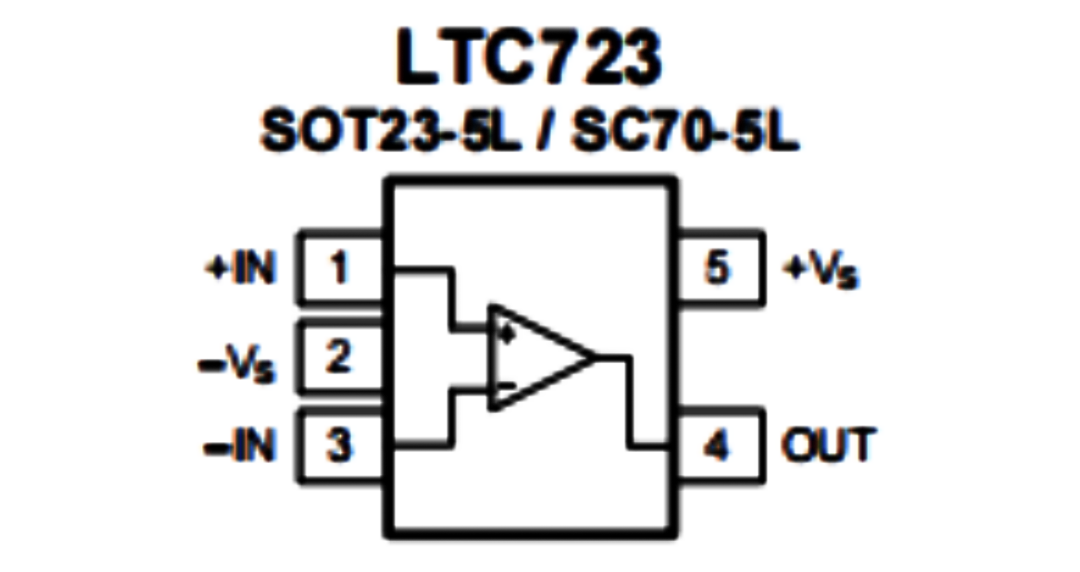

LTC721/LTC723（单通道）提供SOT23-5L、SC70-5L和SOIC-8L封装。LTC722（双通道）提供DFN2x2-8L、SOIC-8L、MSOP-8L、TSSOP-8L和SOT23-8L封装。LTC724（四通道）提供SOIC-14L和TSSOP-14L封装。
数据表
产品详情
-
特点
-
关键参数
-
应用
宽带宽与高压摆率： 11 MHz 增益带宽积，11 V/μs 压摆率
快速建立时间： 0.26 μs 建立至 0.1%
低噪声： 1 kHz 下为 8 nV/√Hz
低输入失调电压： ±0.5 mV
0℃ 至 70℃ 温度范围内单电源电压范围： 1.8 V 至 5.5 V
轨到轨输入与输出
内部射频/电磁干扰滤波器
低电源电流： 5.5V 供电下每放大器 720 μA
扩展温度范围： −40℃ 至 +125℃
通道数：1
供电电压：1.8~5.5V
失调电压：0.5 mV
温漂（典型值）：±1μV/℃
共模抑制比：84 dB
电源抑制比：110 dB
增益带宽：11 MHz
静态电流：780 μA
噪声密度：8 nV/√Hz
电压噪声：3.7 μVP-P
压摆率：11.5 V/μs
稳定时间：0.26 μs
封装：SOT23-5,SC70-5
状态：Active
电池供电设备：
--消费电子、工业设备、医疗仪器、笔记本电脑
音频输出
电机相电流检测
光电二极管信号放大
传感器信号调理：
--传感器接口、环路供电系统、有源滤波器
LTC723
LTC72x系列单通道、双通道和四通道运算放大器代表了新一代通用型低功耗运放。该系列具有轨到轨输入和输出（RRIO）摆幅、低静态电流（典型值720 µA），同时兼具宽带宽（11 MHz）和极低噪声（1 kHz时为8 nV/√Hz），使其非常适合各类需要成本与性能良好平衡的电池供电应用，例如音频输出、电机相电流检测、光电二极管放大、条形码扫描仪及白色家电等。其低输入偏置电流支持这些放大器用于具有兆欧级源阻抗的应用中。
LTC72x放大器的稳健设计为电路设计人员提供了易用性：单位增益稳定，可驱动高达500 pF的容性负载；集成了RF/EMI抑制滤波器；过驱动条件下无相位反转；以及高静电放电（ESD）保护能力（4 kV HBM）。LTC72x放大器经过优化，可在低至+1.8 V（±0.9 V）至高至+5.5 V（±2.75 V）的电压下工作，温度范围为0 ℃至70 ℃；同时在−40 ℃至+125 ℃的扩展温度范围内，可在+2.0 V（±1.0 V）至+5.5 V（±2.75 V）的电压下工作。
LTC721/LTC723（单通道）提供SOT23-5L、SC70-5L和SOIC-8L封装。LTC722（双通道）提供DFN2x2-8L、SOIC-8L、MSOP-8L、TSSOP-8L和SOT23-8L封装。LTC724（四通道）提供SOIC-14L和TSSOP-14L封装。
