LTC8541
LTC854x系列单通道、双通道及四通道运算放大器专为对成本敏感的通用系统和应用而设计。该系列具备轨到轨输入输出摆幅、低静态电流（典型值75 µA），同时结合了1.5 MHz宽带宽和超低噪声（1 kHz下为25 nV/√Hz）的特性，使其在对成本与性能平衡有要求的多种电池供电应用中极具吸引力，例如音频输出、消费电子产品、烟雾探测器、便携式医疗设备及白色家电。低输入偏置电流支持这些放大器应用于具有兆欧级源阻抗的场景。
LTC854x放大器的稳健设计为电路设计者提供了易用性：在高达500 pF的容性负载下保持单位增益稳定、集成射频/电磁干扰抑制滤波器、过驱条件下无相位反转，以及高静电放电保护能力（5-kV HBM）。该系列放大器针对低至+1.8 V（±0.9 V）、高达+5.5 V（±2.75 V）的工作电压进行了优化，支持0℃至70℃的温度范围；并在扩展温度范围-40℃至+125℃内，支持+2.0 V（±1.0 V）至+5.5 V（±2.75 V）的工作电压。

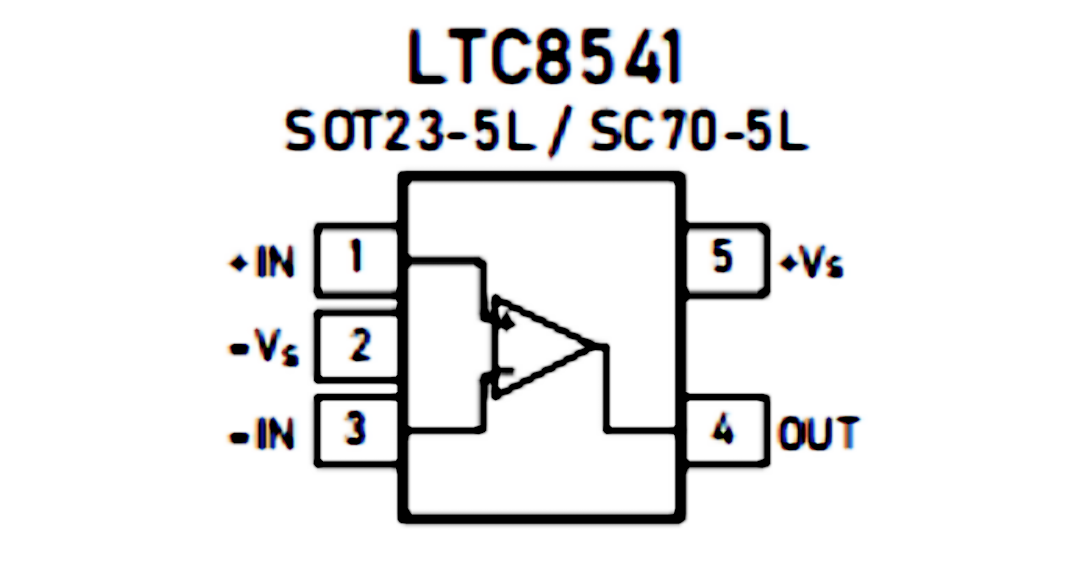

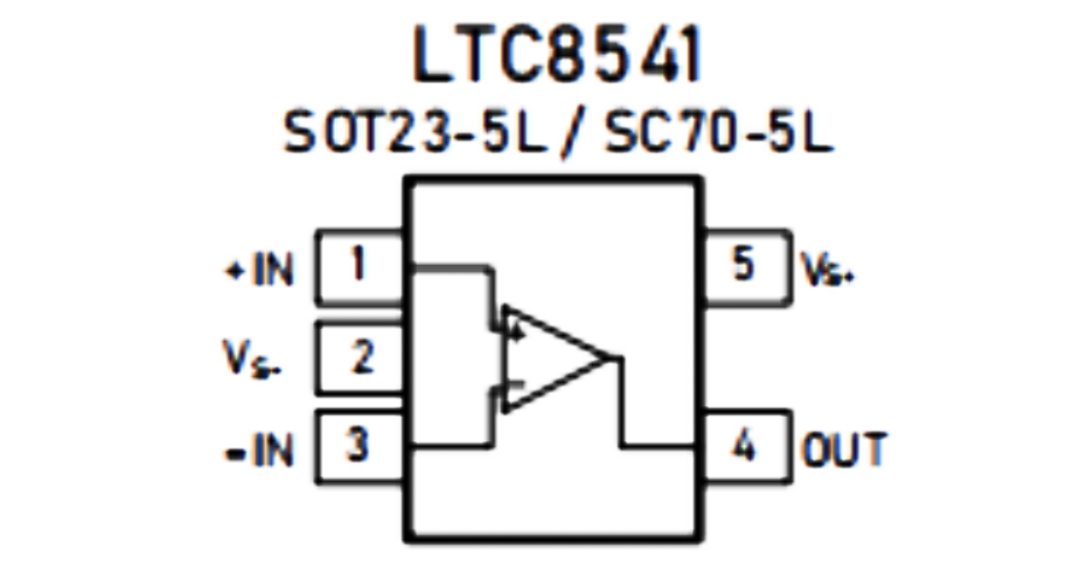

LTC8541（单通道）提供SOT23-5L和SC70-5L封装。LTC8542（双通道）提供DFN2x2-8L、SOIC-8L和MSOP-8L封装。四通道LTC8544提供QFN-16L、SOIC-14L和TSSOP-14L封装。
数据表
产品详情
-
特点
-
关键参数
-
应用
面向成本敏感型系统的精密放大器
低噪声： 1 kHz下为25 nV/√Hz
低输入失调电压： 0.5 mV
单位增益稳定的1.5 MHz增益带宽积
微功耗： 每放大器电源电流75 μA
0℃至70℃温度范围内单电源电压范围： 1.8 V 至 5.5 V
轨到轨输入与输出
内部射频/电磁干扰滤波器
扩展温度范围： −40℃ 至 +125℃
通道数：1
供电电压：2.0~5.5V
最大额定供电电压：10.0V
增益带宽：1.5MHz
静态电流：75μA
噪声密度：25nV/√Hz
电压噪声：5.6μVP-P
压摆率：1.2V/μs
建立稳定时间：1.2μs
最大失调电压：2.5mV
封装：SOT23-5,SC70-5
状态：Active
电池供电设备：
--消费电子、工业设备、医疗仪器、笔记本电脑
音频输出
无线传感网络：
--家庭安防、远程监测、无线计量
传感器信号调理：
--传感器接口、环路供电系统、有源滤波器
