LTC168634
LTC16863x 系列单通道、双通道和四通道运算放大器代表了新一代通用型低功耗运放。该系列具有轨到轨输入和输出（RRIO）摆幅、低静态电流（典型值 690 µA），同时兼具宽带宽（7 MHz），使得该系列非常适合各类需要成本与性能良好平衡的电池供电应用，例如电机相电流检测、光电二极管放大、条形码扫描仪及白色家电等。其低输入偏置电流支持这些放大器用于具有兆欧级源阻抗的应用中。
LTC16863x 放大器的稳健设计为电路设计人员提供了易用性：单位增益稳定，可驱动高达 500 pF 的容性负载；集成了 RF/EMI 抑制滤波器；过驱动条件下无相位反转；以及高静电放电（ESD）保护能力（3 kV HBM）。LTC16863x 放大器经过优化，可在低至 +2.0 V（±1.0 V）至高至 +5.5 V（±2.75 V）的电压下工作，工作温度范围为 −40 ℃ 至 +125 ℃（扩展温度范围）。

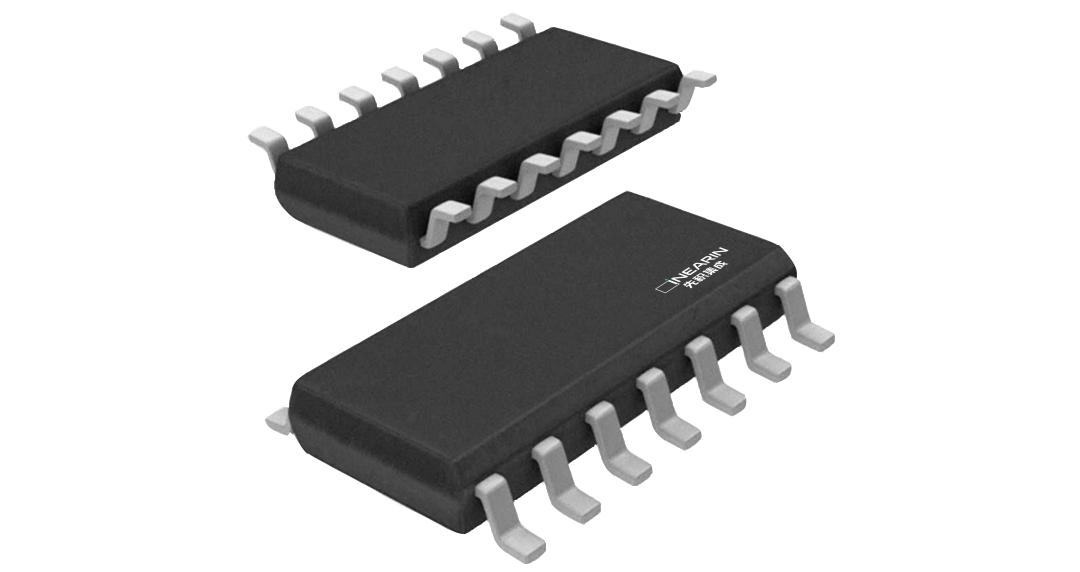

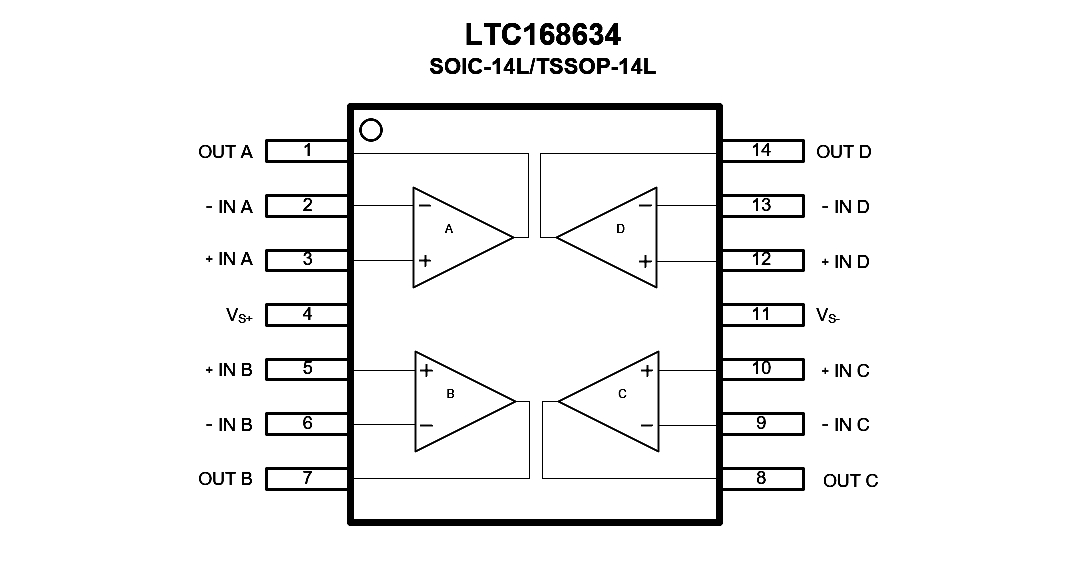

LTC168631（单通道）提供 SOT23-5L 封装。LTC168632（双通道）提供 SOIC-8L、DFN2x2-8L 和 MSOP-8L 封装。四通道 LTC168634 则提供 14 引脚 SOIC 和 TSSOP 封装。
数据表
产品详情
-
特点
-
关键参数
-
应用
宽单位增益带宽：7 MHz
高压摆率：10 V/μs
快速建立时间：0.3 μs
低输入失调电压：±0.7 mV
单电源供电范围：2.0 V 至 5.5 V
轨到轨输入和输出
内置 RF/EMI 滤波器
低电源电流：每放大器 690 μA（5.5 V 供电）
扩展温度范围：−40℃ 至 +125℃
电机相电流检测
光电二极管放大
有源滤波器
驱动 A/D 转换器
便携式设备
电池供电仪器仪表
