LTC8541Q
LTC854xQ 系列单通道和双通道运算放大器专为通用型成本敏感型系统和应用而设计。该系列具有轨到轨输入和输出（RRIO）摆幅、低静态电流（典型值 80µA），同时兼具 1.2MHz 的宽带宽和低噪声（1kHz 时为 45nV/√Hz），使其非常适合各类需要成本与性能良好平衡的电池供电应用，例如音频输出、消费电子产品、烟雾探测器、便携式医疗设备和白色家电。其低输入偏置电流支持这些放大器用于具有兆欧级源阻抗的应用中。
LTC854xQ 的稳健设计为电路设计人员提供了易用性：单位增益稳定，可驱动高达 500pF 的容性负载；集成了 RF/EMI 抑制滤波器；过驱动条件下无相位反转；以及高静电放电（ESD）保护。LTC854xQ 放大器经过优化，可在低至 +2V（±1V）至高至 +5.5V（±2.75V）的电压下工作，工作温度范围为 −40℃ 至 +125℃（扩展温度范围）。

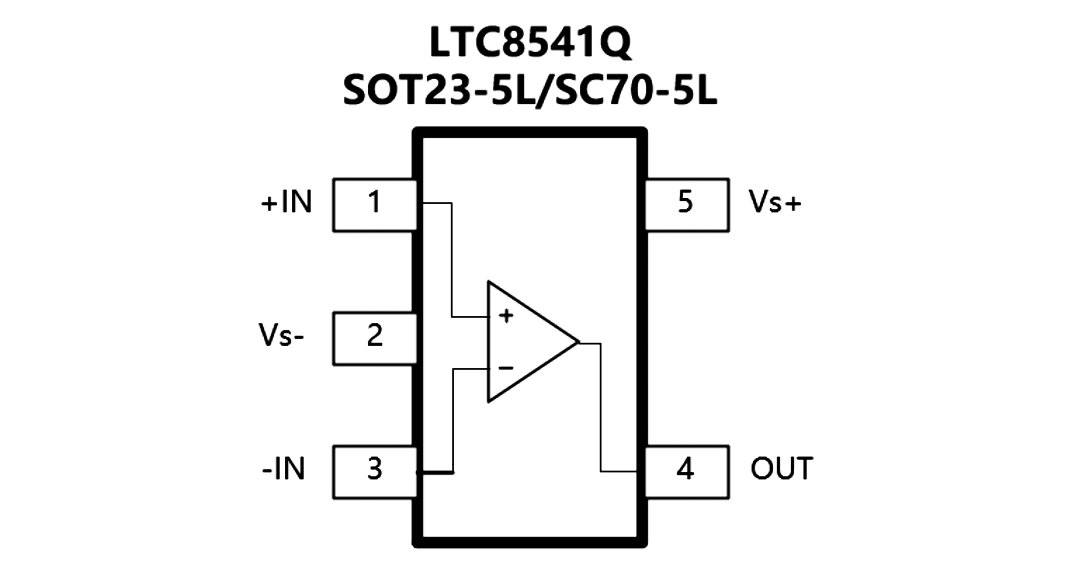

LTC8541Q（单通道）提供 SOT23-5L 和 SC70-5L 封装。LTC8542Q（双通道）提供 SOIC-8L 和 MSOP-8L 封装。
数据表
产品详情
-
特点
-
关键参数
-
应用
针对 AEC-Q100 1 级应用进行优化
通用放大器，适用于成本敏感型系统
1.2MHz 增益带宽积，单位增益稳定
低输入失调电压：最大值 ±4.5mV
单电源电压范围：2V 至 5.5V
轨到轨输入和输出
内置 RF/EMI 滤波器
扩展温度范围：−40℃ 至 +125℃
通道数：1
供电电压：2.0~5.5V
最大额定供电电压：10.0V
增益带宽：1.5MHz
静态电流：75μA
噪声密度：25nV/√Hz
电压噪声：5.6μVP-P
压摆率：1.2V/μs
建立稳定时间：1.2μs
最大失调电压：2.5mV
封装：SOT23-5L,SC70-5L
状态：Active
汽车前照灯
车载充电器（OBC）
车身电子
逆变器与电机控制
电池管理系统（BMS）
