LTC324H
LTC324H四通道放大器通过专有技术实现了输入失调电压校正，具备正低失调（最大2.5 mV）和低漂移（1 µV/℃）特性。该系列器件兼具轨到轨输入输出摆幅、低静态电流（典型总值375 µA）、1.2 MHz宽带宽以及低噪声（1 kHz下为30 nV/√Hz）等特点，使其在手机、平板电脑、笔记本电脑和便携式医疗设备等多种电池供电应用中极具吸引力。低输入偏置电流支持这些放大器应用于具有兆欧级源阻抗的电路。
LTC324H放大器的稳健设计为电路设计者提供了易用性：在高达500 pF的容性负载下保持单位增益稳定、集成射频/电磁干扰抑制滤波器、过驱条件下无相位反转，以及高静电放电保护能力（5-kV HBM）。该系列放大器针对低至+1.8 V（±0.9 V）、高达+5.5 V（±2.75 V）的工作电压进行了优化，支持0℃至70℃的温度范围；并在扩展温度范围-40℃至+125℃内，支持+2.0 V（±1.0 V）至+5.5 V（±2.75 V）的工作电压。

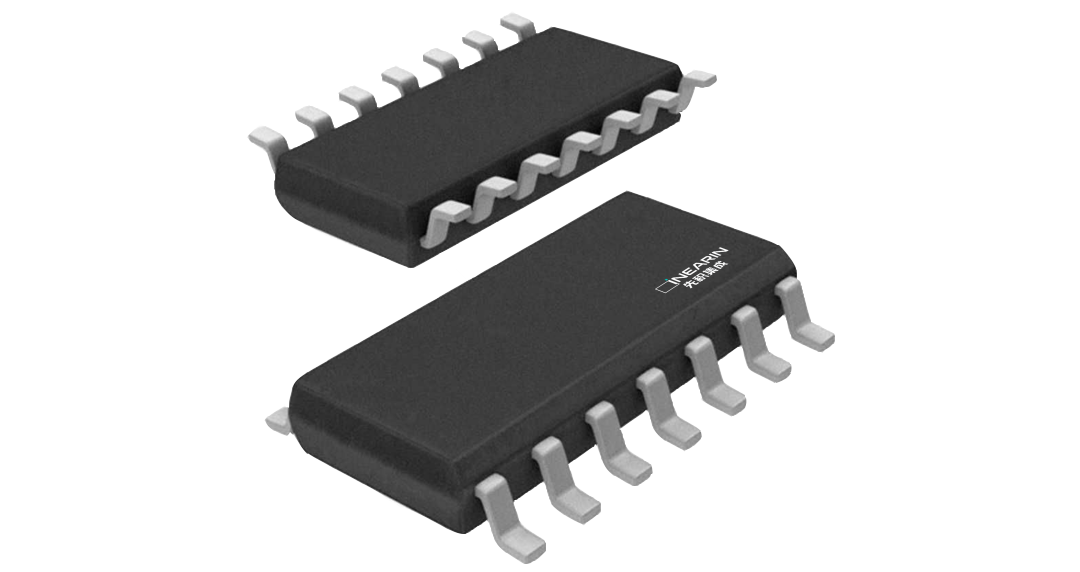

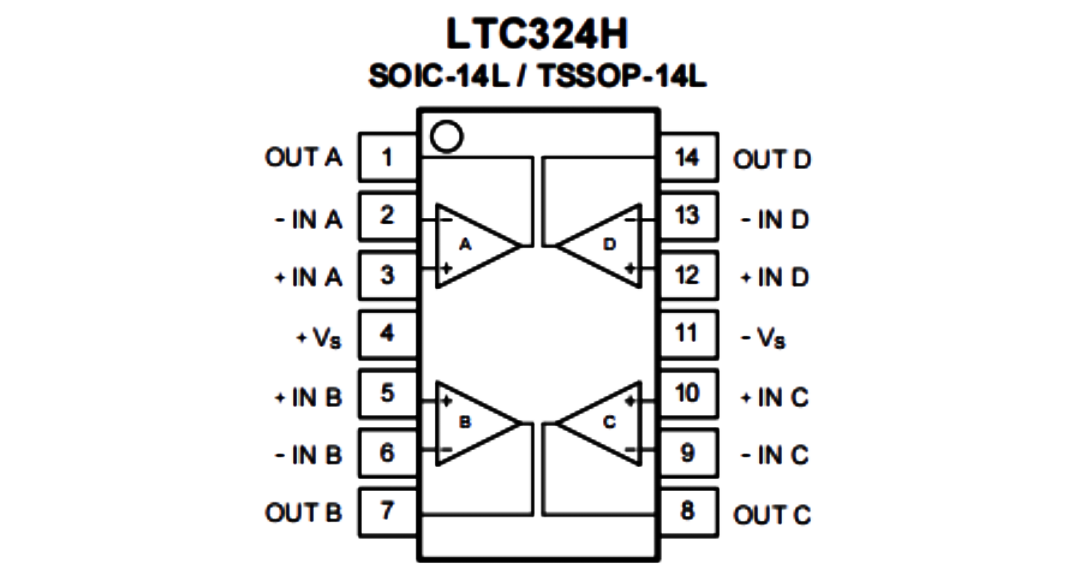

四通道LTC324H提供SOIC-14L和TSSOP-14L两种封装。
数据表
产品详情
-
特点
-
关键参数
-
应用
精密特性： 最大正向输入失调电压 2.5 mV
低噪声： 1 kHz 下为 30 nV/√Hz
单位增益稳定的 1.2 MHz 增益带宽积
微功耗： 总电源电流 375 μA
0℃ 至 70℃ 温度范围内单电源电压范围： 1.8 V 至 5.5 V
轨到轨输入与输出
内部射频/电磁干扰滤波器
扩展温度范围： −40℃ 至 +125℃
通道数：4
供电电压：1.8~5.5V
最大额定供电电压：10.0V
增益带宽：1.2MHz
静态电流：375μA
噪声密度：30nV/√Hz
电压噪声：6μVP-P
压摆率：1V/μs
建立稳定时间：1.5μs
最大失调电压：0~2.5mV
封装：SO-14, TSSOP-14
状态：Active
电池供电设备：
--消费电子、工业设备、医疗仪器、笔记本电脑
无线充电器
音频输出
传感器信号调理：
--传感器接口、环路供电系统、有源滤波器
无线传感网络：
--家庭安防、远程监测、无线计量
