LTC324
LTC321/LTC358/LTC324 系列单通道、双通道和四通道运算放大器专为通用型成本敏感型系统和应用而设计。该系列具有轨到轨输入和输出（RRIO）摆幅、低静态电流（典型值 90 µA），同时兼具 1.2 MHz 的宽带宽和低噪声（1 kHz 时为 30 nV/√Hz），使其非常适合各类需要成本与性能良好平衡的电池供电应用，例如音频输出、消费电子产品、烟雾探测器、便携式医疗设备和白色家电。其低输入偏置电流支持这些放大器用于具有兆欧级源阻抗的应用中。
LTC321/LTC358/LTC324 系列的稳健设计为电路设计人员提供了易用性：单位增益稳定，可驱动高达 500 pF 的容性负载；集成了 RF/EMI 抑制滤波器；过驱动条件下无相位反转；以及高静电放电（ESD）保护能力（3 kV HBM）。LTC321/LTC358/LTC324 放大器经过优化，可在低至 +1.8 V（±0.9 V）至高至 +5.5 V（±2.75 V）的电压下工作，温度范围为 −40 ℃ 至 +125 ℃（扩展温度范围）。

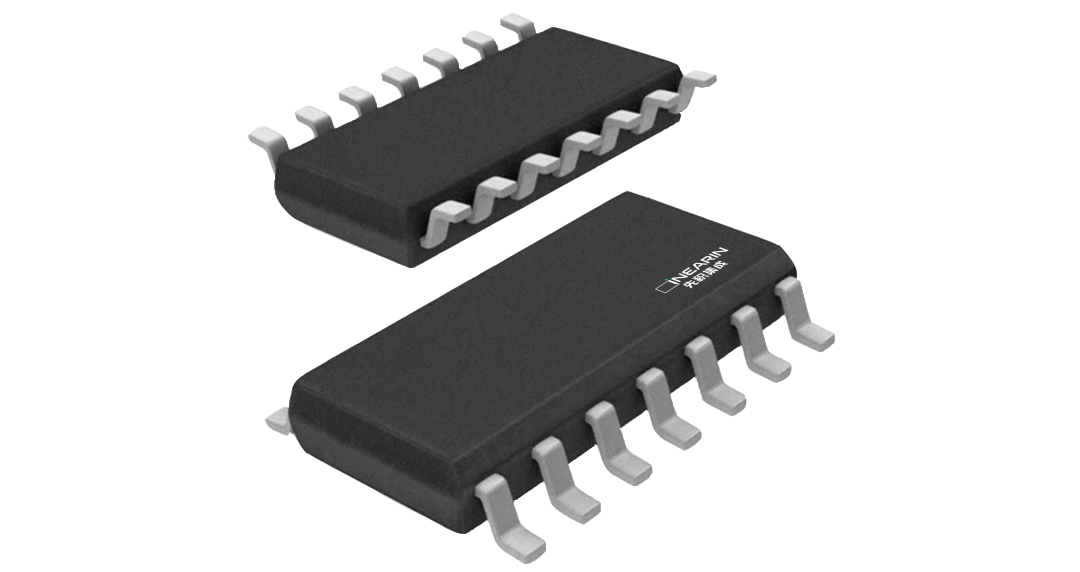

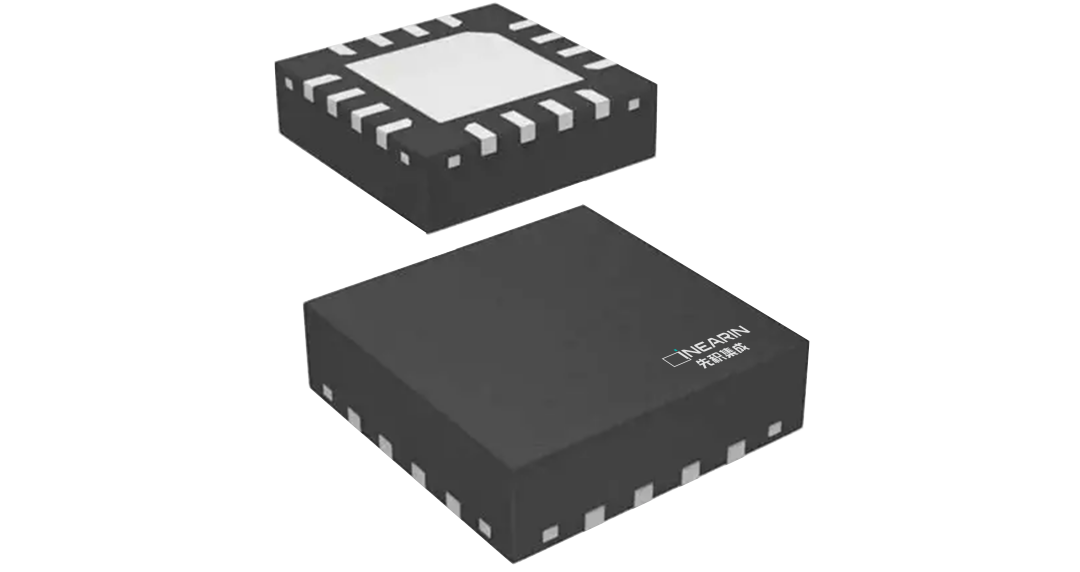

LTC321（单通道）提供 SOT23-5L 和 SC70-5L 封装。LTC358（双通道）提供 SOIC-8L、DFN2x2-8L 和 MSOP-8L 封装。四通道 LTC324 提供 SOIC-14L、TSSOP-14L 和 QFN3x3-16L 封装。
数据表
产品详情
-
特点
-
关键参数
-
应用
通用放大器，适用于成本敏感型系统
1.2 MHz 增益带宽积，单位增益稳定
微功耗：VS = 2 V 时每放大器电源电流 90 µA
低输入失调电压：最大值 ±3.0 mV
低噪声：1 kHz 时为 30 nV/√Hz
单电源电压范围：1.8 V 至 5.5 V
轨到轨输入和输出
内置 RF/EMI 滤波器
扩展温度范围：−40℃ 至 +125℃
通道数：4
供电电压：1.8~5.5V
最大额定供电电压：10.0V
增益带宽：1.2MHz
静态电流：340μA
噪声密度：30nV/√Hz
电压噪声：6μVP-P
压摆率：1V/μs
建立稳定时间：1.5μs
最大失调电压：3.0mV
封装：SO-14,TSSOP-14
状态：Active
电池供电设备：
--消费电子、工业设备、医疗仪器、笔记本电脑
音频输出
无线传感网络：
--家庭安防、远程监测、无线计量
传感器信号调理：
--传感器接口、环路供电系统、有源滤波器
