LTA6042
LTA604x 系列真正的单电源电压反馈运算放大器具有高速性能，小信号带宽为 100MHz，压摆率为 107V/μs。该产品针对 +3V、+5V 和 ±5V 电源进行了规定，输入共模电压范围扩展至低于 VS− 0.2V 以及距 VS+ 1V，输出电压范围扩展至距任一电源轨 500mV 以内，从而实现宽动态范围，这在低压应用中尤为理想。LTA604x 还提供出色的信号质量，具有低失真（2VPP、5MHz 输出信号时为 -53dBc）和快速建立时间（66ns 至 0.1%），使其成为单电源 ADC 缓冲器的理想选择。

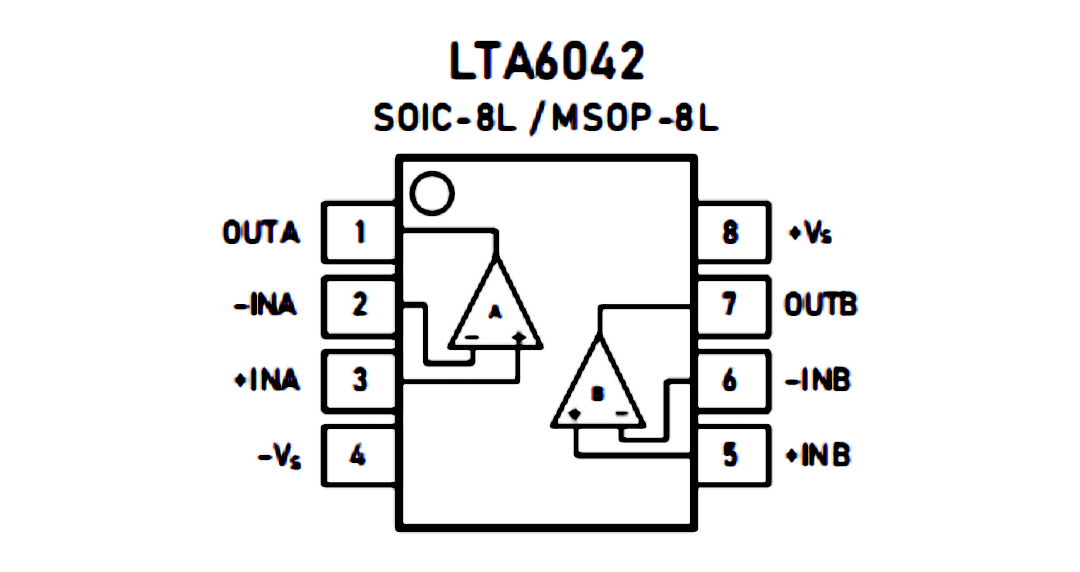

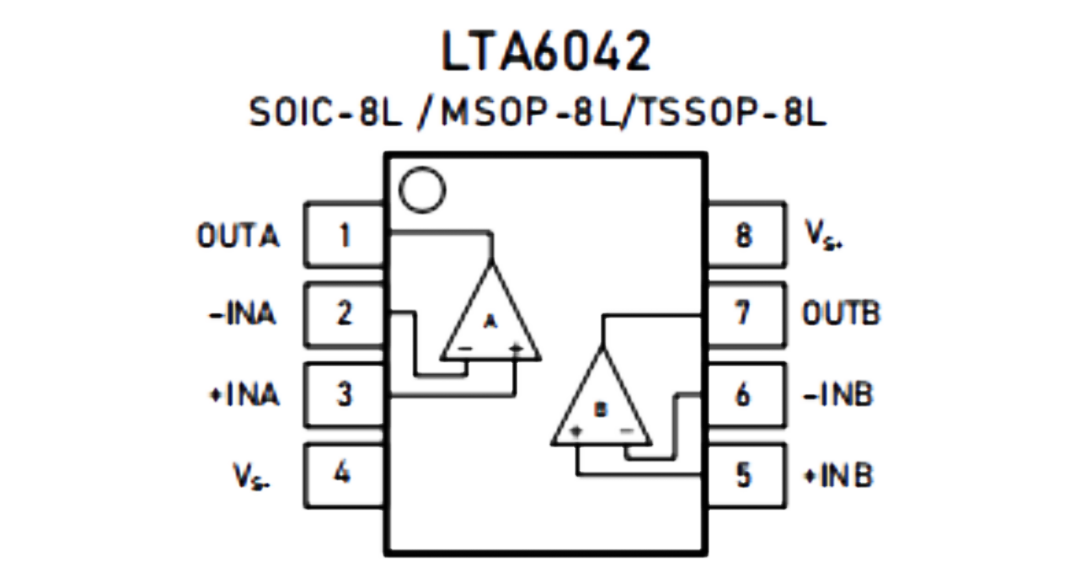

LTA604x 可在 +2.5V 至 +12.6V 的单电源以及高达 ±6.3V 的双电源下工作，非常适合从需要大带宽的电池供电系统到元件密度要求更低功耗的高速系统等广泛应用。单通道版本 LTA6041 提供微型 SOT23-5L 和 SOIC-8L 封装。双通道 LTA6042 提供 SOIC-8L、MSOP-8L 和 TSSOP-8L 封装。四通道 LTA6044 提供 SOIC-14L 和 TSSOP-14L 封装。
数据表
产品详情
-
特点
-
关键参数
-
应用
±5V供电下的高速与快速建立特性
--105 MHz带宽（-3dB，增益G = +1）
--压摆率：107 V/μs
--建立至0.1%精度的时间：66 ns
完全符合+3V、+5V及±5V电源规范
低输入偏置电流： 4 pA
输入共模电压范围： 低至比负电源轨（VS-）低0.2V，高至比正电源轨（VS+）低1V
输出电压摆幅： 距电源轨500mV
输出短路电流： 150 mA
线性输出电流： ±60 mA（3 V 时）
工作温度范围： -40°C至+125°C
通道数：2
供电电压：2.5~12.6V
最大额定供电电压：13.5V
带宽（-3dB）：105MHz
带宽（0.1dB）：8.5MHz
静态电流：8.8mA
输入/输出：In-/Out
压摆率：107V/μs
建立时间：66ns

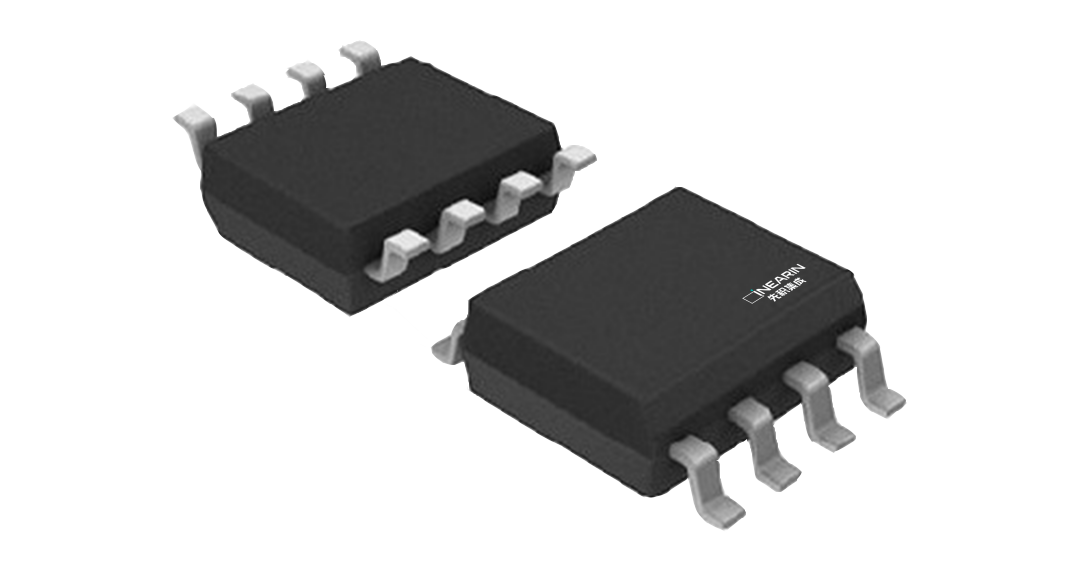

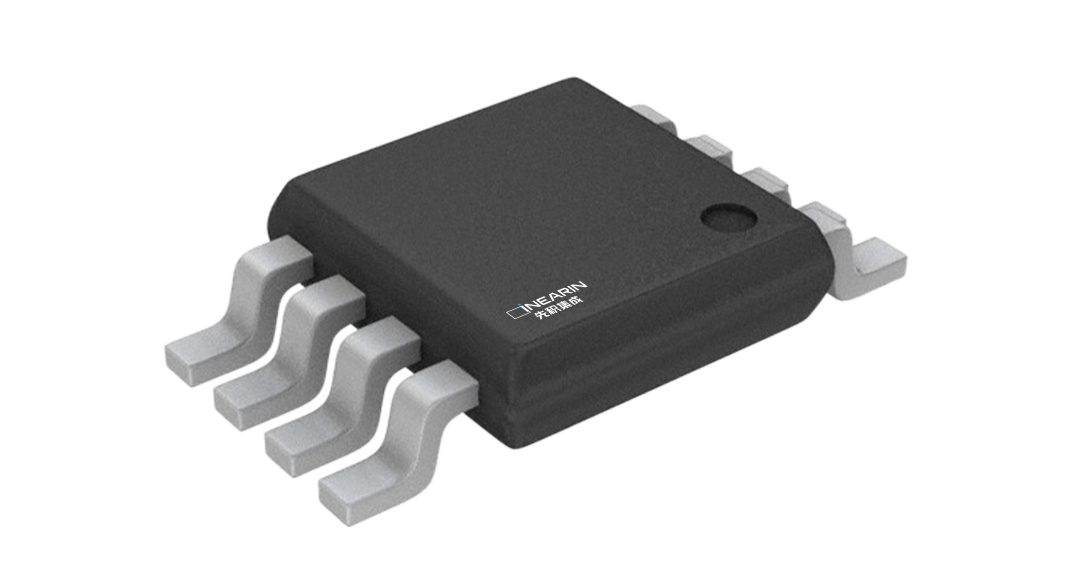

封装：SOIC8,MSOP8
状态：Active
高速电池供电系统
高元件密度系统
便携式测试仪器
模数转换器缓冲器
有源滤波器
高速、可设定与按需调节的放大器
