LTA6051
LTA605x 系列是真正的单电源电压反馈运算放大器，具有高速性能，小信号带宽为 250 MHz，压摆率为 190 V/μs。该产品针对 +3.3V、+5V 和 +10V 电源进行了规定，输入共模电压范围扩展至低于 VS− 0.1 V 以及距 VS+ 1 V，输出电压范围扩展至电源轨，从而实现宽动态范围，这在低压应用中尤为理想。LTA605x 还提供出色的信号质量，具有低失真和快速建立时间（13.5 ns 至 0.1%），使其成为单电源 ADC 缓冲器的理想选择。
LTA605x 可在 +3.3 V 至 +12.6 V 的单电源以及高达 ±6.3 V 的双电源下工作，非常适合从需要大带宽的电池供电系统到元件密度要求更低功耗的高速系统等广泛应用。单通道版本 LTA6051 提供微型 SOT23-5L 和 SOIC-8L 封装。双通道 LTA6052 提供 MSOP-8L、DFN2x2-8L 和 SOIC-8L 封装。四通道 LTA6054 提供 SOIC-14L 和 TSSOP-14L 封装。
数据表
产品详情
-
特点
-
关键参数
-
应用
±5 V 下高速和快速建立
250 MHz，−3 dB 带宽（G = +1）@ ±5 V
190 V/μs 压摆率 @ ±5 V
13.5 ns 建立时间至 0.1% @ ±2.5 V
在 ±1.65V、±2.5V 和 ±5V 电源下完全规定
输入共模电压：超出 VS− 0.1 V，距 VS+ 1 V
输出电压摆幅：−4.6 V 至 +4.2 V（±5 V 电源）
输出短路电流：210 mA @ ±2.5 V
工作温度范围：−40°C 至 +125°C
通道数：1
供电电压：3.3~12.6V
最大额定供电电压：13.5V
带宽（-3dB）：250MHz
带宽（0.1dB）：10.6MHz
静态电流：7.4mA
输入/输出：In-/Out
压摆率：190V/μs
建立时间：14ns

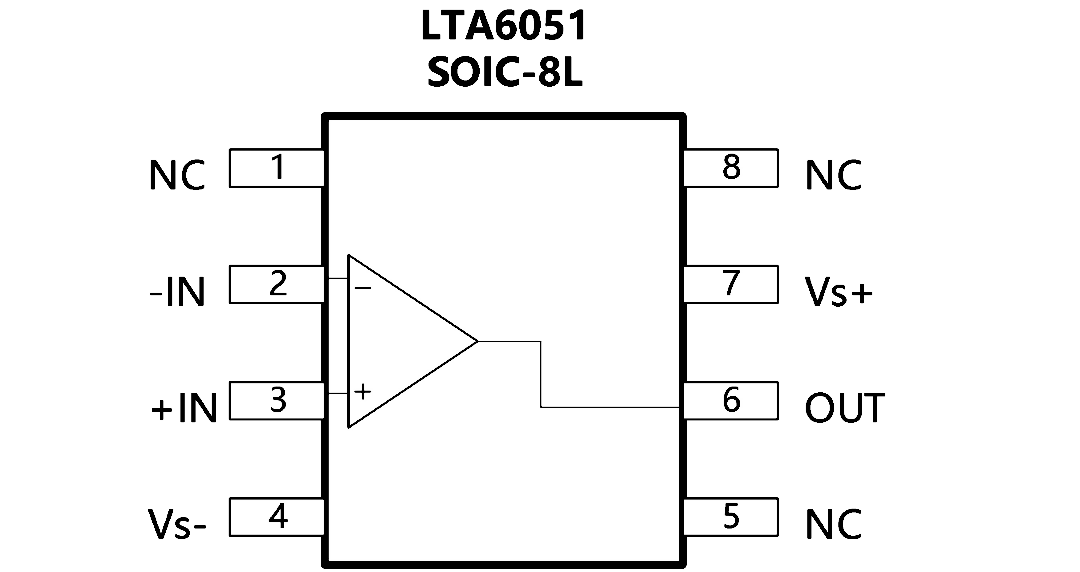

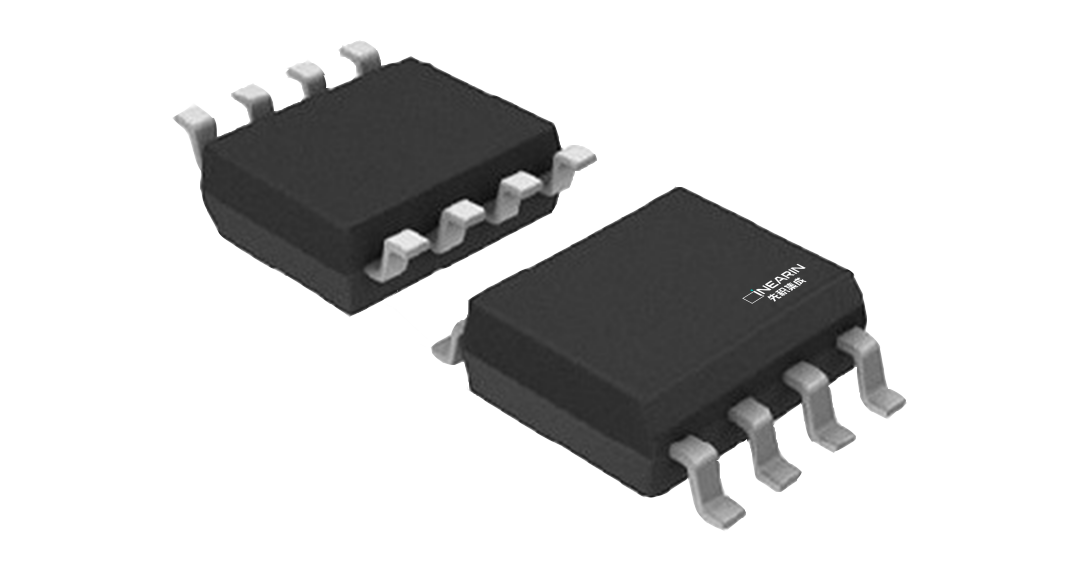

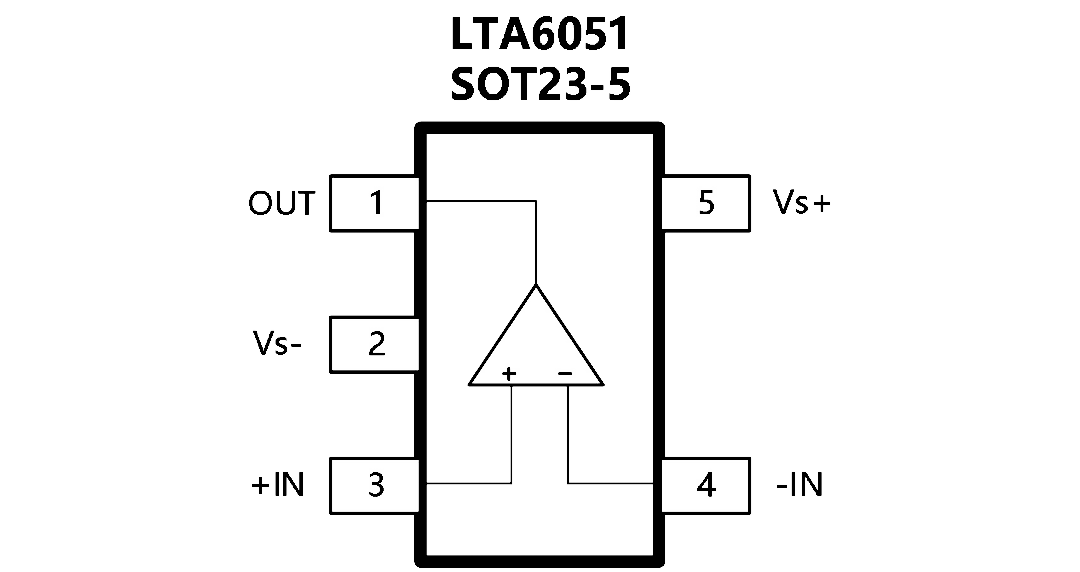

封装：SOT23-5,SOIC8
状态：Active
光电二极管信号放大
视频缓冲器
有源滤波器
驱动模数转换器
电机相电流检测
便携设备
电池供电仪器
