LTA6041
LTA604x系列是真正的单电源供电电压反馈型运算放大器，具有100MHz小信号带宽和107V/μs压摆率的高速性能。该系列产品专为+3V、+5V和±5V电源供电而设计，其输入共模电压范围可低至比负电源轨（VS-）低0.2V、高至比正电源轨（VS+）低1V，输出电压范围可延伸至任一电源轨的500mV以内，从而在低压应用中提供了特别期望的宽动态范围。LTA604xC系列还提供卓越的信号质量，具有低失真（2V峰峰值、5MHz输出信号时-53dBc）和快速建立时间（66ns建立至0.1%精度），使其成为单电源模数转换器缓冲器的理想选择。

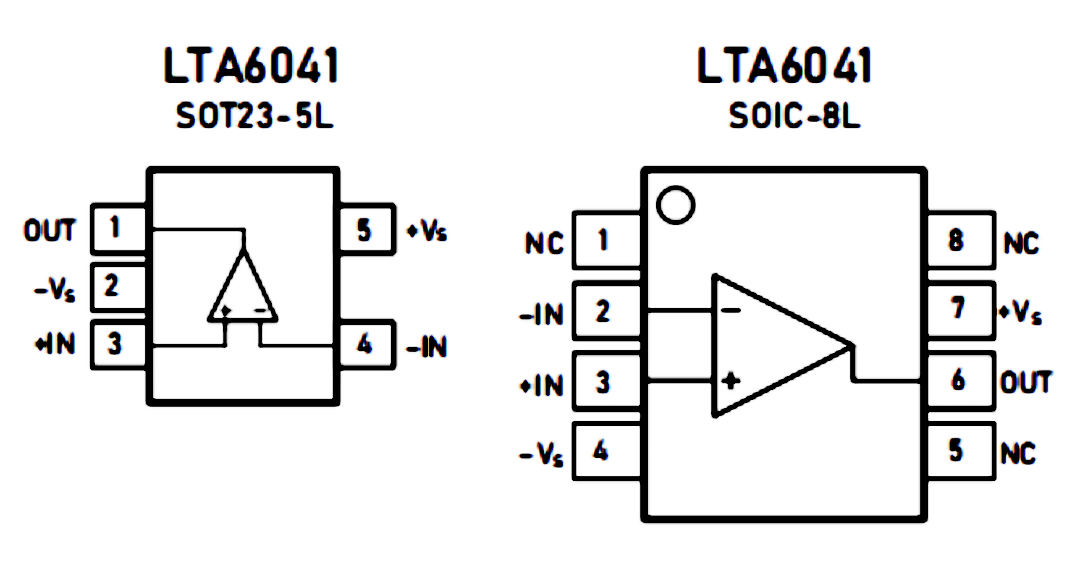

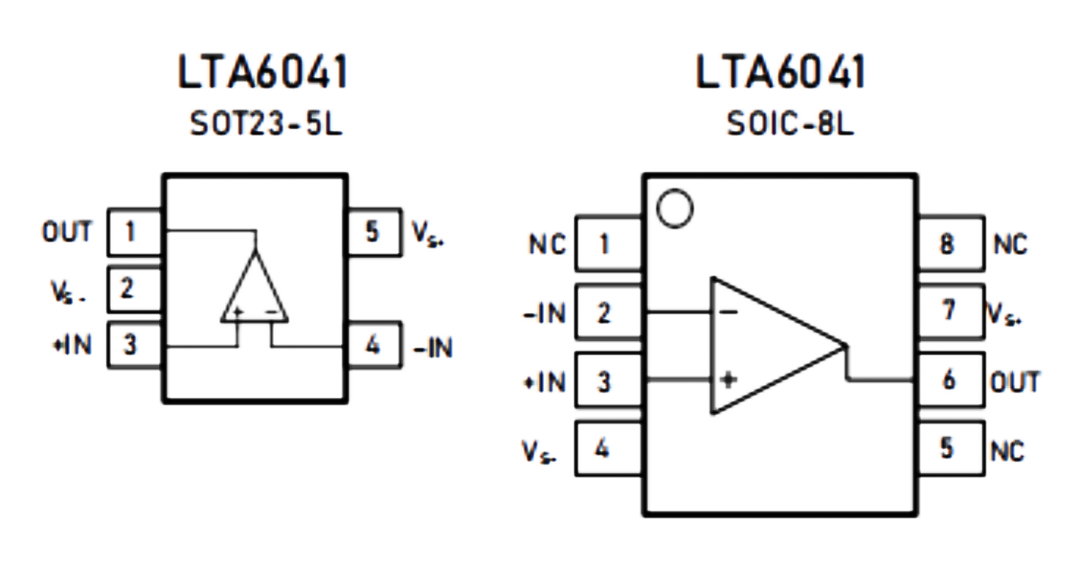

LTA604x系列支持+2.5V至+12.6V的单电源以及最高±6.3V的双电源供电，适用于广泛的应用场景，从需要大带宽的电池供电系统到要求低功耗以提升元件密度的超高速系统。单通道版本LTA6041提供微型SOT23-5L和SOIC-8L封装。双通道LTA6042提供MSOP-8L和SOIC-8L封装。四通道LTA6044提供SOIC-14L和TSSOP-14L封装。
数据表
产品详情
-
特点
-
关键参数
-
应用
±5V供电下的高速与快速建立特性
--105 MHz带宽（-3dB，增益G = +1）
--压摆率：107 V/μs
--建立至0.1%精度的时间：66 ns
完全符合+3V、+5V及±5V电源规范
低输入偏置电流： 4 pA
输入共模电压范围： 低至比负电源轨（VS-）低0.2V，高至比正电源轨（VS+）低1V
输出电压摆幅： 距电源轨500mV
输出短路电流： 150 mA
线性输出电流： ±70 mA
工作温度范围： -40°C至+125°C（SOT23-5L封装除外）
通道数：1
供电电压：2.5~12.6V
最大额定供电电压：13.5V
带宽（-3dB）：105MHz
带宽（0.1dB）：8.5MHz
静态电流：4.4mA
输入/输出：In-/Out
压摆率：107V/μs
建立时间：66ns

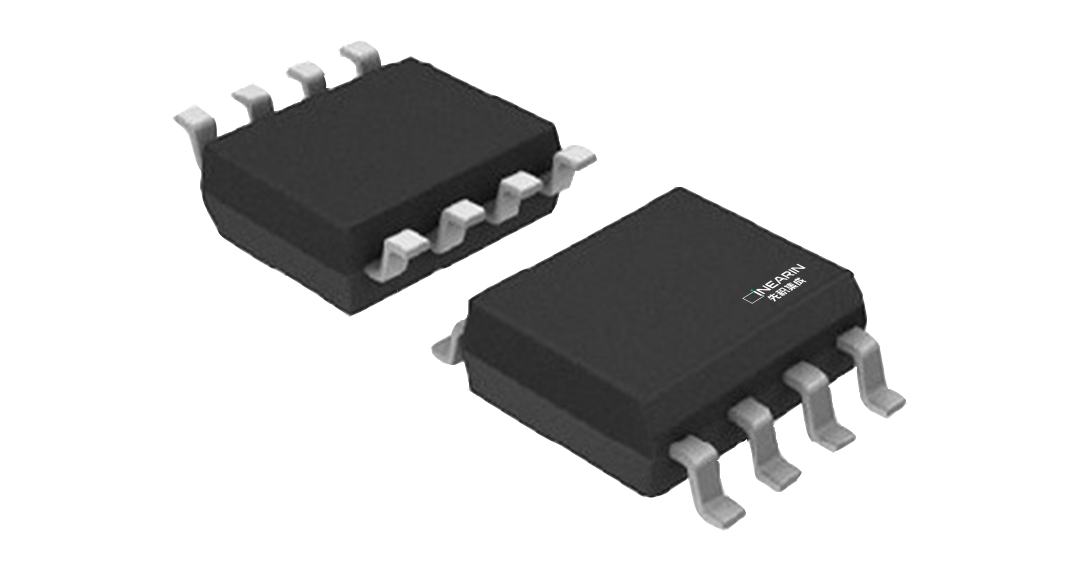

封装：SOT23-5,SOIC8
状态：Active
高速电池供电系统
高元件密度系统
便携式测试仪器
模数转换器缓冲器
有源滤波器
高速、可设定与按需调节的放大器
LTA6041
LTA604x系列是真正的单电源供电电压反馈型运算放大器，具有100MHz小信号带宽和107V/μs压摆率的高速性能。该系列产品专为+3V、+5V和±5V电源供电而设计，其输入共模电压范围可低至比负电源轨（VS-）低0.2V、高至比正电源轨（VS+）低1V，输出电压范围可延伸至任一电源轨的500mV以内，从而在低压应用中提供了特别期望的宽动态范围。LTA604xC系列还提供卓越的信号质量，具有低失真（2V峰峰值、5MHz输出信号时-53dBc）和快速建立时间（66ns建立至0.1%精度），使其成为单电源模数转换器缓冲器的理想选择。
LTA604x系列支持+2.5V至+12.6V的单电源以及最高±6.3V的双电源供电，适用于广泛的应用场景，从需要大带宽的电池供电系统到要求低功耗以提升元件密度的超高速系统。单通道版本LTA6041提供微型SOT23-5L和SOIC-8L封装。双通道LTA6042提供MSOP-8L和SOIC-8L封装。四通道LTA6044提供SOIC-14L和TSSOP-14L封装。
