LTC8391
LTC8391/8392单通道与双通道运算放大器通过专有技术实现了输入失调电压校正，具备低失调（最大±120 µV）和低温漂（最大0.5 µV/℃）特性。该系列器件兼具轨到轨输入输出摆幅、低静态电流（5V供电下典型值为28 µA）、330kHz宽带宽以及极低噪声（0.1至10Hz频带内为2 μV峰峰值）等特点，使其在手机、平板电脑、笔记本电脑和便携式医疗设备等多种电池供电应用中极具吸引力。低输入偏置电流特性支持该系列放大器应用于具有兆欧级源阻抗的电路。 LTC8391/8392放大器非常适合需要对微弱信号进行精密放大、且不容许误差源存在的应用场景，即使是在需要高带宽和快速瞬态响应的条件下也是如此。轨到轨的输入输出摆幅使其易于实现高边和低边检测。该系列可在低至1.8V的单电源电压下工作，适用于两节电池供电的应用。 LTC8391/8392放大器增强了电磁干扰（EMI）保护功能，以最大限度地减少外部电磁干扰的影响，并具备高静电放电（ESD）保护能力（5kV HBM）。所有型号均适用于-40℃至+125℃的扩展工业温度范围。
数据表
产品详情
-
特点
-
关键参数
-
应用
直流精度：
--失调电压（VOS）：最大±120 μV，漂移最大±0.5 μV/℃
--开环增益（AVOL）：最小108 dB
--电源抑制比（PSRR）：最小105 dB
--共模抑制比（CMRR）：最小92 dB
--噪声电压（Vn）：典型值2 μV峰峰值（f = 0.1至10 Hz）
330 kHz带宽与0.2 V/μs压摆率
1V阶跃信号下建立至0.1%精度的时间： 6 μs
28 μA微功耗与1.8 V至5.5 V宽电源电压范围
工作温度范围： −40℃ 至 +125℃
通道数：1
供电电压：1.8V~5.5V
最大失调电压：120μV
最大温度漂移：0.5µV/℃
共模抑制比：110dB
电源抑制比：116dB
电压噪声：2.0μVP-P
建立稳定时间：6μs
过载恢复时间：55μs
增益带宽：330kHz
压摆率：0.2V/μs
静态电流：28μA

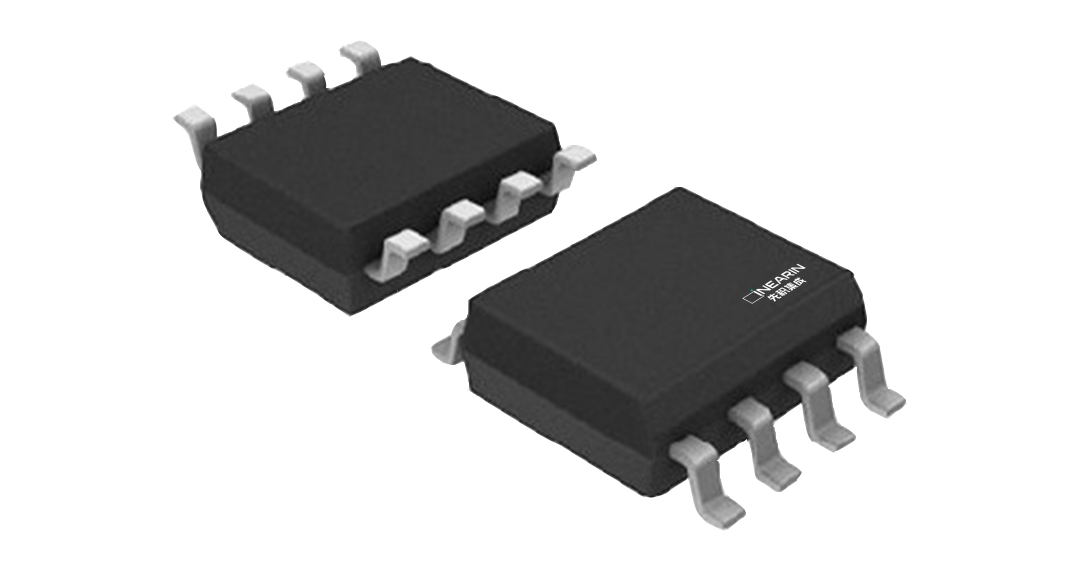

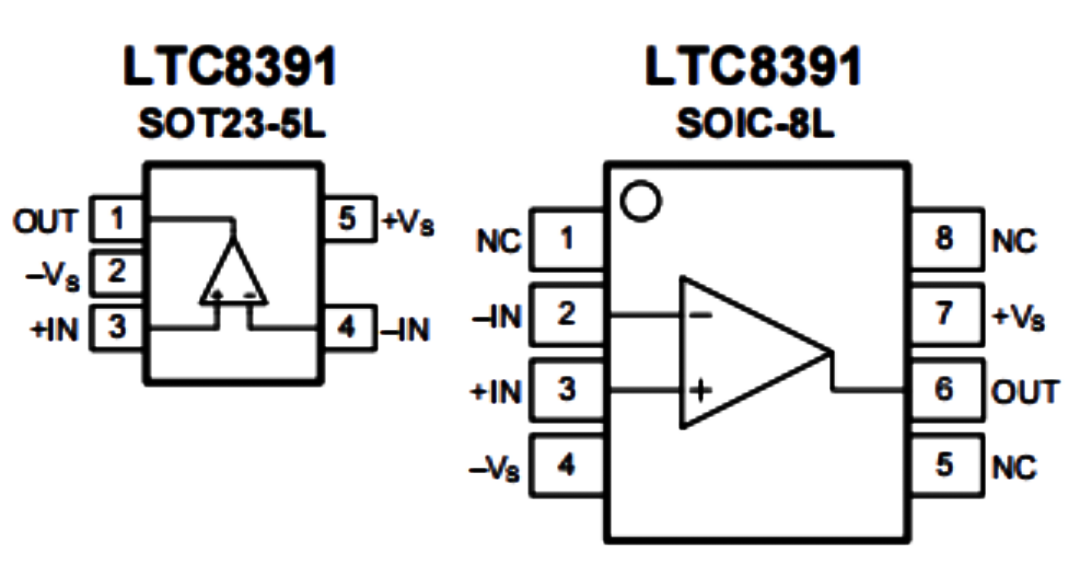

封装：SOT23-5,SO8
状态:Active
精密电流检测
电池供电设备：
--消费电子、工业设备、医疗仪器、笔记本电脑
电阻式热探测器
温度、位置与压力传感器
应变片放大器
热电偶放大器
