LTC8594
LTC8594 四通道放大器采用专利的快速阶跃响应斩波稳定技术，提供输入失调电压校正，以实现极低的失调电压和漂移。这种方法持续测量并补偿输入失调电压，消除了随时间、温度变化引起的漂移以及 1/f 噪声的影响。这一设计突破使得器件能够同时实现 1.5 MHz 的增益带宽积和 1.2 V/μs 的高压摆率，而电源电流仅消耗 125 μA。这些器件具有单位增益稳定特性，并具备良好的电源抑制比（PSRR）和共模抑制比（CMRR）。
LTC8594 放大器非常适合需要精密放大低电平信号的应用，这些应用不能容忍任何误差源，即使在需要高带宽和快速转换的场合也不例外。轨到轨输入和输出摆幅使得高侧和低侧检测都变得容易。LTC8594 可在低至 1.8 V 的单电源电压下工作，适用于 2 节电池供电的应用。
LTC8594 运算放大器具有增强的 EMI 保护，可最大程度地降低来自外部源的电磁干扰，并具备高静电放电（ESD）保护能力（5 kV HBM）。所有型号均指定在 −40 ℃ 至 +125 ℃ 的扩展工业温度范围内工作。
数据表
产品详情
-
特点
-
关键参数
-
应用
高直流精度：
– 失调电压（VOS）：最大值 ±40 μV，漂移最大值 ±50 nV/℃
– 开环增益（AVOL）：最低 112 dB（VS = 5.5V 时）
– 电源抑制比（PSRR）：最低 112 dB（VS = 5.5V 时）
– 共模抑制比（CMRR）：最低 112 dB（VS = 5.5V 时）
– 噪声电压（Vn）：典型值 0.45 μVP-P（f = 0.1 至 10 Hz）
带宽 1.5 MHz，压摆率 1.2 V/μs
建立时间至 0.1%（1V 阶跃）：1.2 μs
过载恢复时间至 0.1%：35 μs
微功耗：每放大器 125 μA，宽电源电压范围 1.8 V 至 5.5 V
工作温度范围：−40℃ 至 +125℃
通道数：4
供电电压：1.8V~5.5V
最大失调电压：90μV
最大温度漂移：0.5µV/℃
共模抑制比：120dB
电源抑制比：120dB
电压噪声：0.6μVP-P
建立稳定时间：1.2μs
过载恢复时间：35μs
增益带宽：1.2MHz
压摆率：1.2V/μs
静态电流：600μA

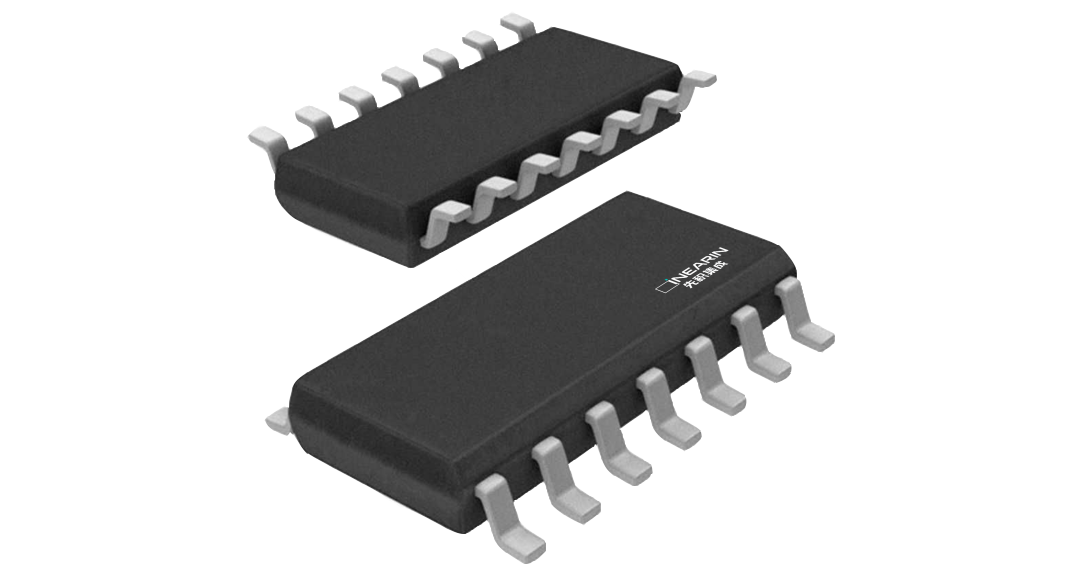

封装：SO-14,TSSOP14
状态:Active
精密电流检测
电阻式热探测器
温度、位置与压力传感器
医疗设备
电子秤
应变片放大器
热电偶放大器
驱动模数转换器
