LTD2120

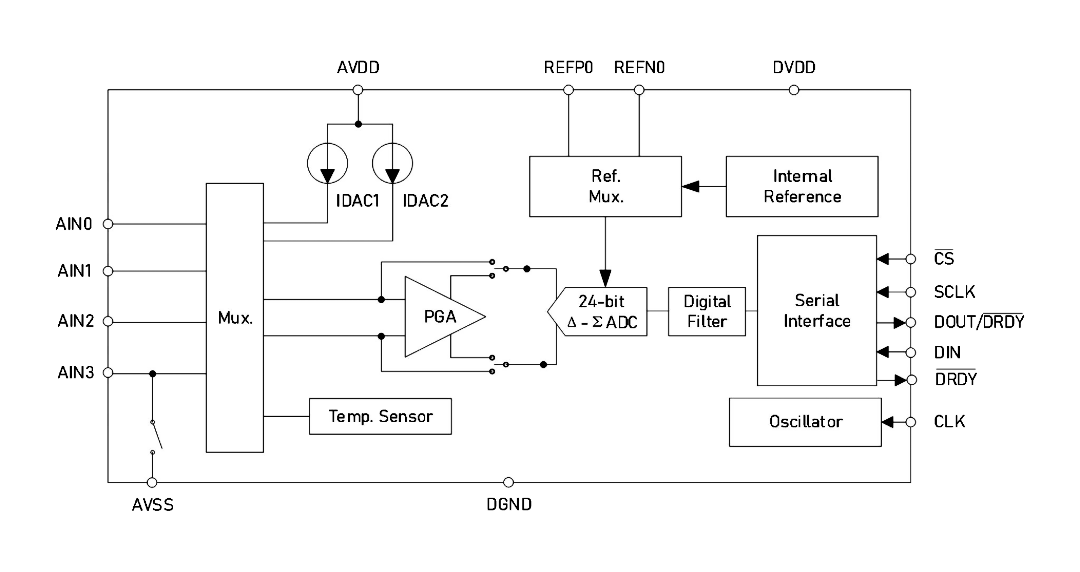

LTD2X20 系列是 16 位（LTD2120）/24 位（LTD2220）的 4 通道，低功耗，集成片上 PGA、基准和独立电 流源的Δ-Σ型模数转换器。器件的单芯片高集成度可以帮助客户有效的降低系统方案成本，达到单芯片实现 系统级高精度测试的目的。功能模块包括：低噪声可编程增益放大器、低温漂高精度片上基准、支持 2 差分或 4 单端输入的通道选择器，两个可独立配置的激励电流源、高精度时钟、低边切换开关以及一个高精度温度传 感器。典型应用场景有模拟输入/输出模块、DCS/PLC 和精密衡器等。 器件能够以高达 2000 次/秒(SPS)采样数据转换速率执行转换，并且能够在单周期内稳定。针对存在大量 工频噪声干扰的工业应用，配置采样频率为 20SPS 时，数字滤波器可提供 50 Hz 和 60 Hz 同步工频陷波，有 效提高转换精度。片上 PGA 可以提供高达 128 倍的增益，因此 LTD2X20 非常适用于小型传感器信号测量应用， 例如电阻式温度检测器(RTD)、热电偶、热敏电阻和阻性桥式传感器。相对的，器件也可以配置成 PGA 旁路模 式来进一步降低输入噪声。 PGA 旁路模式可以在单端输入的情况下配置，提供最大 4 倍增益以及足够大的输入 阻抗。 器件在 Duty-cycle 和 PGA 旁路模式下，工作电流仅需要 120 μA。 器件提供 4 mm * 4 mm 的 VQFN-16L 和 5 mm * 4.4 mm 的 TSSOP-16L 两种小尺寸封装。手册中的所有测 试数据，除了有特殊说明的情况外，都在-40℃到 125℃下进行表征。
数据表
产品详情
-
特点
-
关键参数
-
应用
低功耗：在 Duty-cycle 模式下低至 120 μA
宽供电范围：2.3 V ~ 5.5 V
可编程增益：1 ~ 128 倍
数据转换速率：最大 2k SPS
有效分辨率：16 位（LTD2120）/20 位（LTD2220）
单周期稳定模式 20 SPS 速率下 50 Hz & 60 Hz 同步工频陷波
两路差分或 4 路单端输入
两路低失配独立可编程电流源：50 μA ~ 1.5 mA
片上 2.048 V 基准：温漂仅 5 ppm/℃（typ.）
片上高精度时钟：误差 1%
片上温度传感器：误差 1℃
SPI 兼容接口

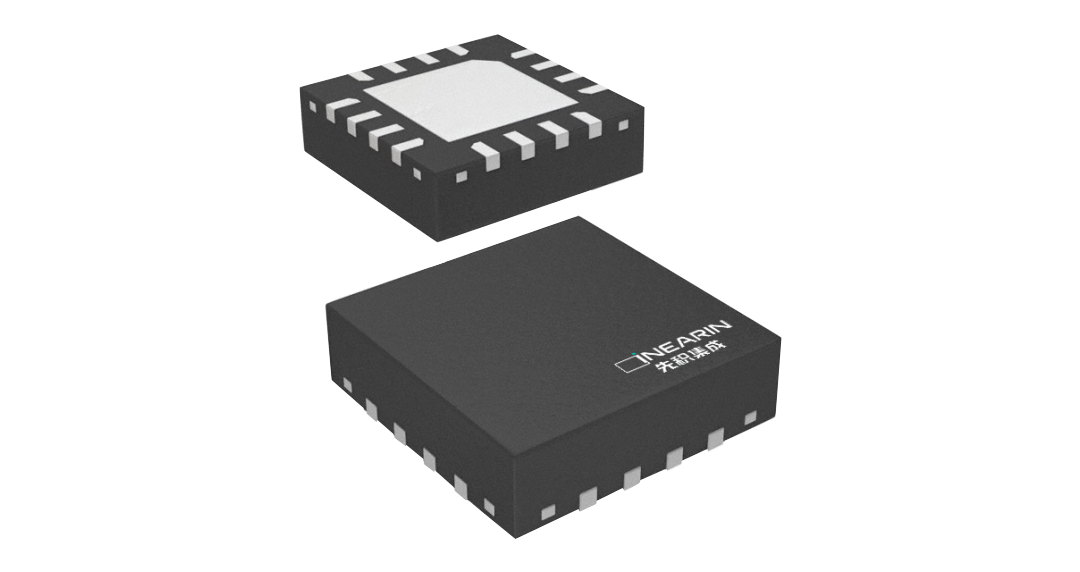

小封装：4 mm * 4 mm VQFN-16L
通道数：4
模拟电源：2.3~5.5V
数字电源：2.3~5.5V
分辨率：16Btis
最大采样率：2000sps
接口：SPI
结构：Delta-Sigma
工作温度：-40~125℃

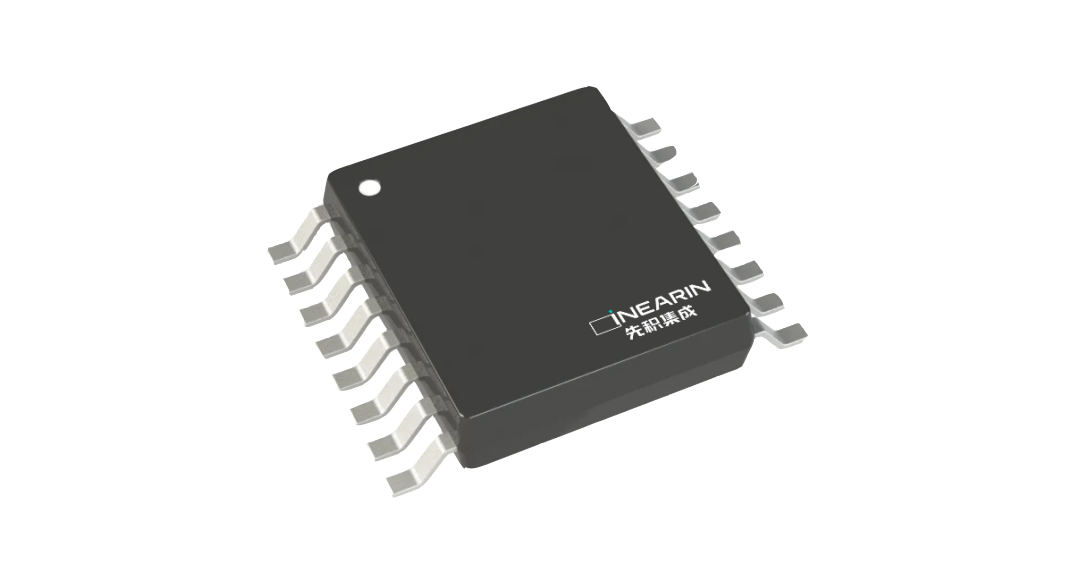

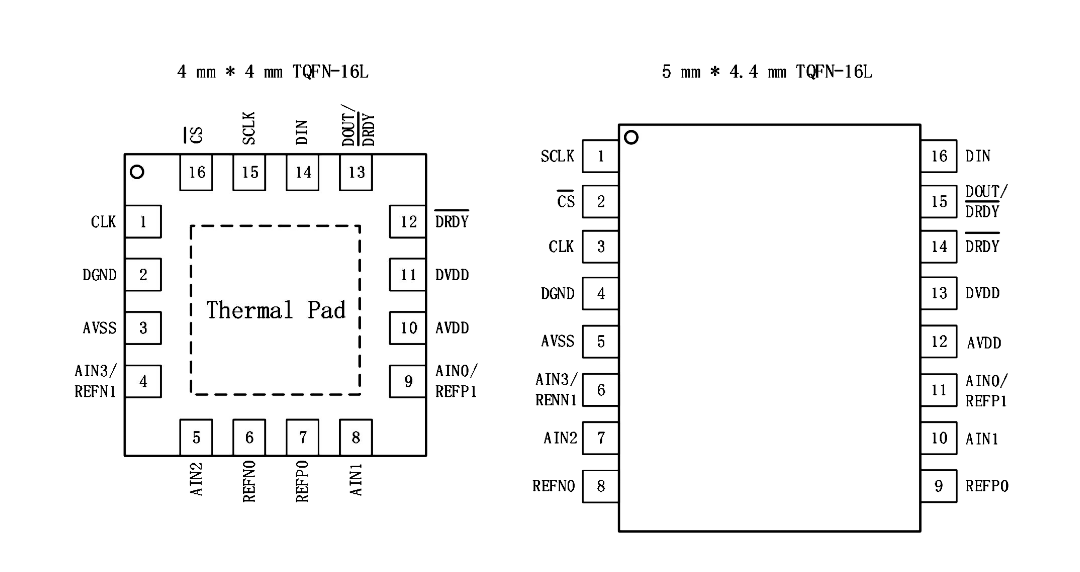

封装：TSSOP-16/QFN4*4-16
状态：Active
温度传感器测量：
--热敏电阻
--热电偶
电阻式温度检测器（RTD）：2 线、3 线或 4 线制类型
电阻桥式传感器测量：
--压力传感器
--应力计
--衡器
便携式仪表
工厂自动化和过程控制温度与压力测量
