LTD2114

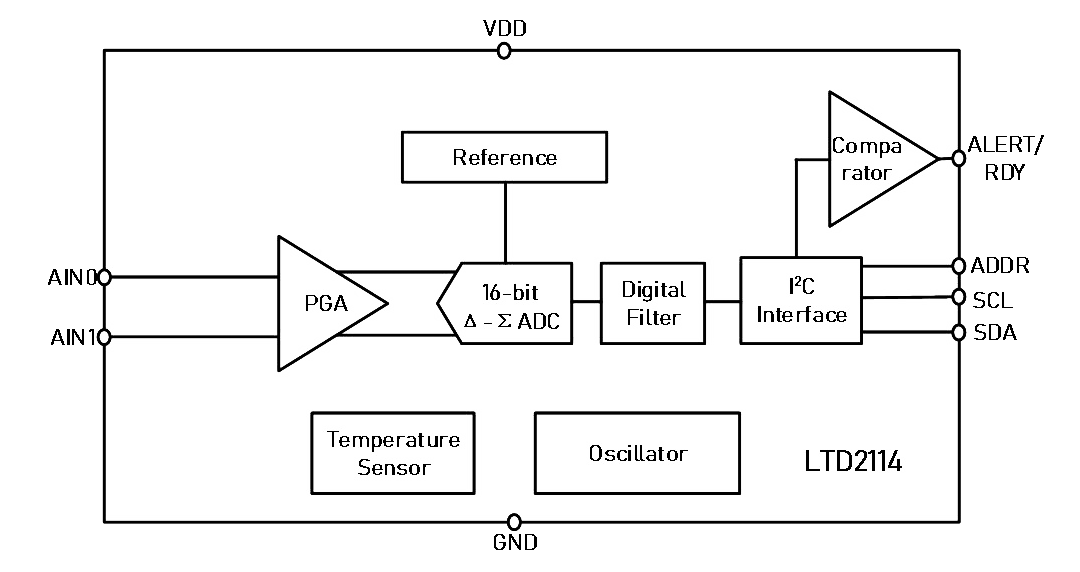

LTD2113、LTD2114 和 LTD2115(LTD211x)是接口兼容 I²C 协议的 16 位低功耗精密模数转换器(ADC)，该系列器件内部集成 了低漂移电压基准、振荡器和温度传感器，同时 LTD2114 和 LTD2115 还集成可编程增益放大器(PGA)和数字比较器。 LTD211x 数据转换速率最高可达 4kSPS，内部 PGA(LTD2114 和 LTD2115)可提供从±256mV 到±6.144V 的输入范围，从而 实现精准的大小信号测量；内部数字比较器(LTD2114 和 LTD2115)可用于欠压和过压检测，同时内部高精度温度传感器可用于 系统级温度监控或对热电偶进行冷结点补偿；LTD2115 内部还具有一个输入多路复用器(MUX)，可实现双路差分输入或四路 单端输入测量。 LTD211x 系列均采用 MSOP-10 封装，且支持宽工作电源电压范围，非常适用于功率受限型和空间受限型传感器测量应用， 其额定工作温度范围为-40°C 至+125°C。
数据表
产品详情
-
特点
-
关键参数
-
应用
宽电源电压：2V 至 5.5V
低流耗：150μA (连续转换模式)
可编程数据传输速率：8SPS 至 4kSPS
单周期稳定
内部低漂移电压基准
内部振荡器
内部温度传感器
I²C 接口：四个引脚可选地址
四个单端输入或两个差分输入 (LTD2115)
可编程比较器 (LTD2114 和 LTD2115)
工作温度范围：-40°C 至+125°C
通道数：1
模拟电源：2.0~5.5V
数字电源：2.0~5.5V
分辨率：16Btis
最大采样率：860sps
接口：I²C
结构：Delta-Sigma
工作温度：-40~125℃

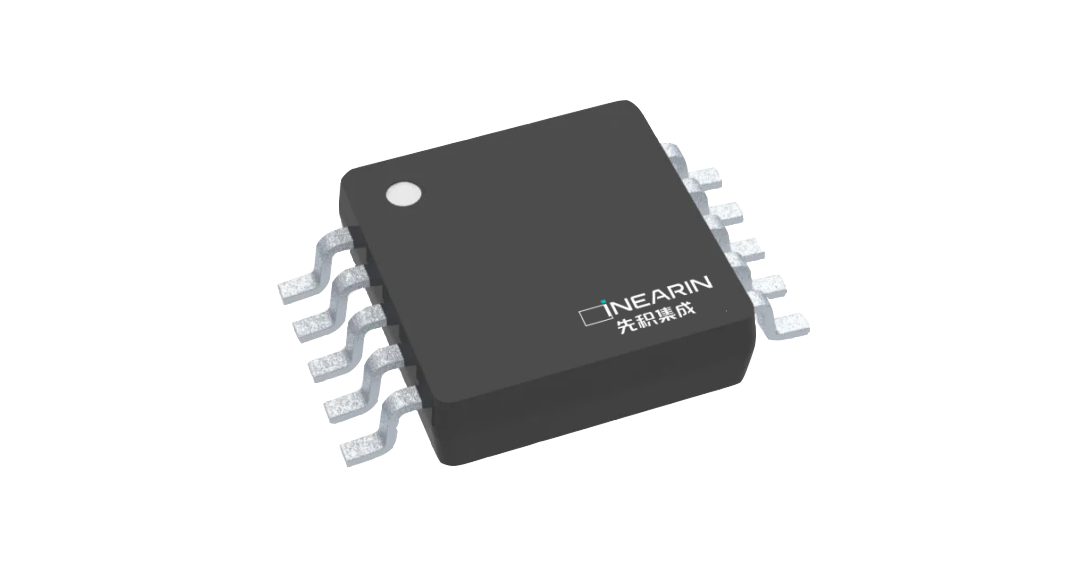

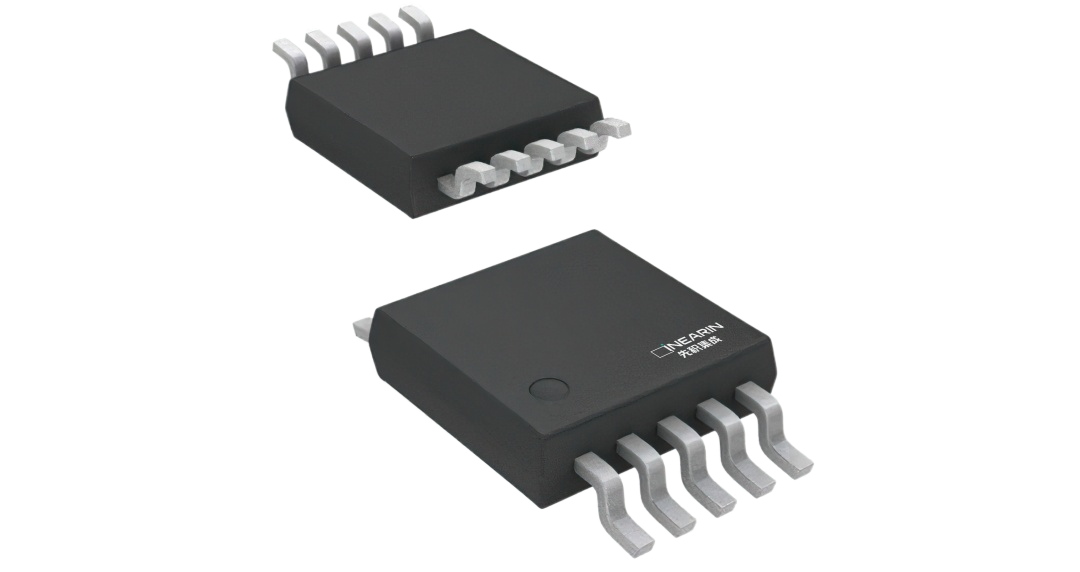

封装：MSOP-10
状态：Pre-release
便携式仪表
电池电压和电流监控
温度测量系统
消费类电子产品
工厂自动化和过程控制
LTD2114
LTD2113、LTD2114 和 LTD2115(LTD211x)是接口兼容 I²C 协议的 16 位低功耗精密模数转换器(ADC)，该系列器件内部集成 了低漂移电压基准、振荡器和温度传感器，同时 LTD2114 和 LTD2115 还集成可编程增益放大器(PGA)和数字比较器。 LTD211x 数据转换速率最高可达 4kSPS，内部 PGA(LTD2114 和 LTD2115)可提供从±256mV 到±6.144V 的输入范围，从而 实现精准的大小信号测量；内部数字比较器(LTD2114 和 LTD2115)可用于欠压和过压检测，同时内部高精度温度传感器可用于 系统级温度监控或对热电偶进行冷结点补偿；LTD2115 内部还具有一个输入多路复用器(MUX)，可实现双路差分输入或四路 单端输入测量。 LTD211x 系列均采用 MSOP-10 封装，且支持宽工作电源电压范围，非常适用于功率受限型和空间受限型传感器测量应用， 其额定工作温度范围为-40°C 至+125°C。
订购信息
| 可订购型号 | 样片申请 | 采购 | 包装数量 | 封装名称 |
|---|---|---|---|---|
| LTD2114XV10/R6 |
立即获取 已经获取 |
立即采购 | Tape and Reel, 3 000 | MSOP-10 |
