LTS9301B
LTS9301B是一个模拟信号转PWM信号转换器，相当于一个PWM信号输出的ADC。此芯片可以将 0V 到10V的模拟电压线性转换成占空比为0%到100%的PWM信号，并且占空比的线性误差小于0.5 %。同时也支持100K电阻和PWM信号输入。LTS9301BM是支持电容隔离的版本。
数据表
产品详情
-
特点
-
关键参数
-
应用
LTS9301B将0V到10V的模拟电压输入，线性转换成0%-100%占空比的PWM信号输出。
LTS9301BM将0V到10V的模拟电压输入，线性转换成0%-100%占空比的PWM信号，并且将PWM 信号高频调制后输出，应用于电容隔离方案。
输入信号兼容0-10V, PWM, 100KΩ电阻
输入PWM信号高电平：2.7V＜PWMH＜10.5V
输入信号VIN脚上，内置100uA上拉电流
输出PWM信号的频率范围: 1Hz to 100KHz
快速上下电时，需要确保VCC供电掉电电压低于1.5V后再启动
输出PWM信号高电平：5V
最大PWM占空比误差：< 1%
PWM占空比线性度误差 <0.5%
电源电压：10.5V - 40V
功耗：5mA @TYP
启动时间：<2ms
工作温度：-40°C to 125°C
输入信号：0-10V/PWM/100K电阻
输出信号：0%-100% PWM
PWM频率：50-500 KHz
电源电压：10~40 V
功耗：＜3 mA

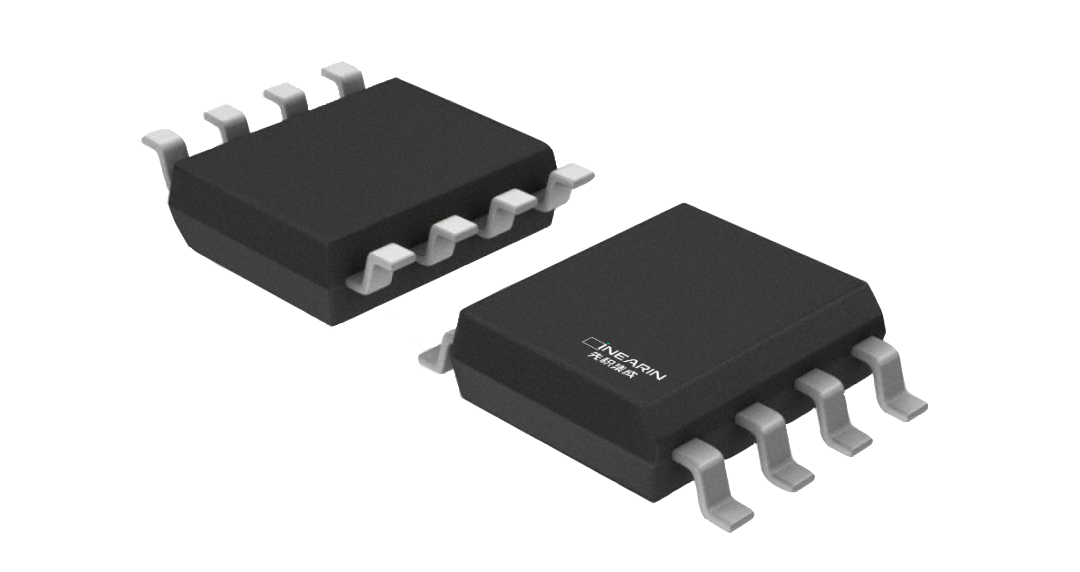

封装：SOP8
应用：0-10V三合一调速、调光
状态：Active
直流马达调速
LED调光
工业模拟信号隔离
逆变器
电源
