LTS8101
LTS8101是一个PWM信号转模拟信号转换器，相当于一个PWM信号输入，模拟信号输出的DAC。 此芯片可以将占空比为0%到100%的PWM信号线性转换成0-5V或者0-10V的模拟电压，并且输出电 压精度小于1%。LTS8101M可以处理高频调制的PWM信号，与高频调制APC芯片配合使用与模拟 信号隔离。
数据表
产品详情
-
特点
-
关键参数
-
应用
LTS8101将0%-100%占空比的PWM信号输入，线性转换成0-5V或者0-10V的模拟电压输出。 LTS8101M将0%-100%占空比的高频调制后的PWM信号输入，线性转换成0-5V或者0-10V的模拟 电压输出。此芯片需要与高频调制APC芯片（LTS9301M、LTS9303M等）同时使用，用于模拟 信 号的电容隔离，或者变压器隔离。 输入信号范围0%-100% 输入PWM信号的频率范围: 50Hz to 50KHz（小于50Hz请联系先积） 输入PWM信号高电平：3.0V-5.5V 输出电压误差：< 1% （0.5%） 输出电压线性度误差 <0.5%（0.2%） 电源电压：10V - 15V 功耗：<2mA 启动时间：<2ms 工作温度：-40°C to 85°C
输入信号：0%-100%PWM
输出信号：0-5V/0-10V
PWM频率：0.05-50KHz
分辨率：12bit
电源电压：9~36V
功耗：＜2mA

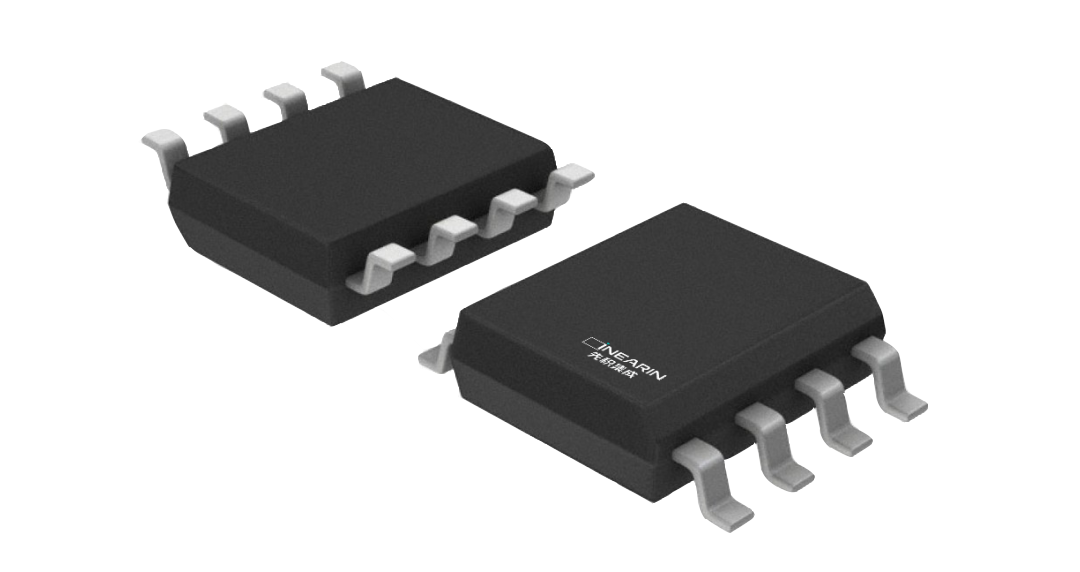

封装：SOP8
应用：0-10V调光
状态：Active
马达调速、LED调光
逆变器、电源
工业模拟信号隔离
LTS8101
LTS8101是一个PWM信号转模拟信号转换器，相当于一个PWM信号输入，模拟信号输出的DAC。 此芯片可以将占空比为0%到100%的PWM信号线性转换成0-5V或者0-10V的模拟电压，并且输出电 压精度小于1%。LTS8101M可以处理高频调制的PWM信号，与高频调制APC芯片配合使用与模拟 信号隔离。
