LTS8102SL

将0%-100%占空比的PWM信号输入，线性转换成电流信号输出，选取合适的采样电阻Rs=100Ω， 输出电流为0-25mA的模拟电流输出。

输出电流IOUT=DPWM*2.5V/Rs，其中DPWM为输入PWM信号的高电平占空比，Rs为采样电阻。

输入信号范围0%-100%

输入PWM信号的频率范围: 50Hz to 50KHz输入PWM信号高电平：2.7V-5.5V

输出电流误差：< 0.1% (经过两点校准 TPY)

输出电流线性度误差 :<0.1% TPY

电源电压：9V - 36V

功耗：<1mA

启动时间：<2ms

工作温度：-40°C to 85°C

输入信号：0%-100%PWM

输出信号：4-20mA

PWM频率：0.05-50KHz

分辨率：12bit

电源电压：9~36V

功耗：＜0.8mA

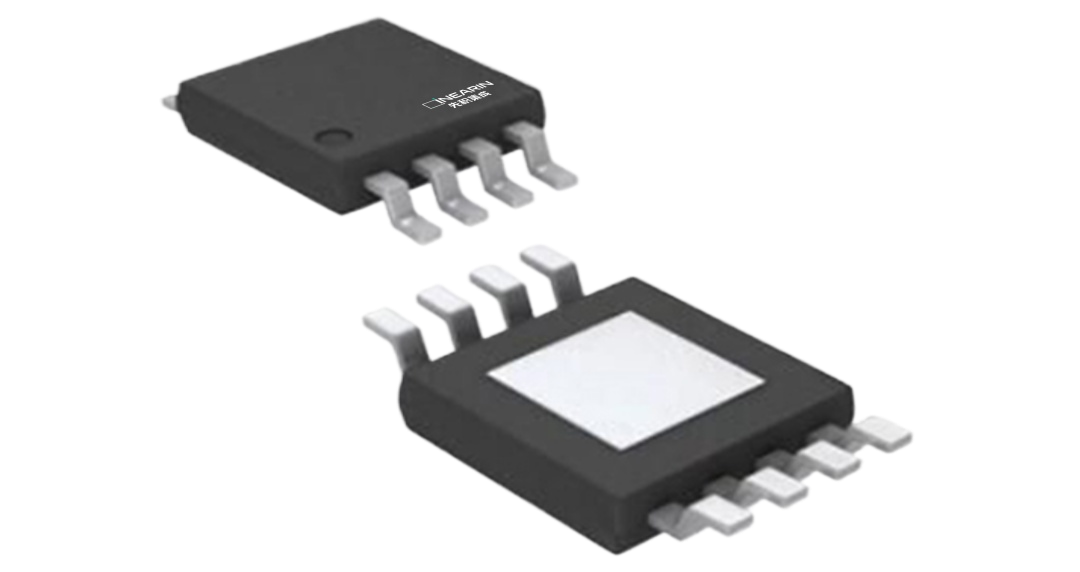

封装：ESOP8

应用：4-20mA输出

状态：Active

传感器

工业控制

工业模拟信号隔离
