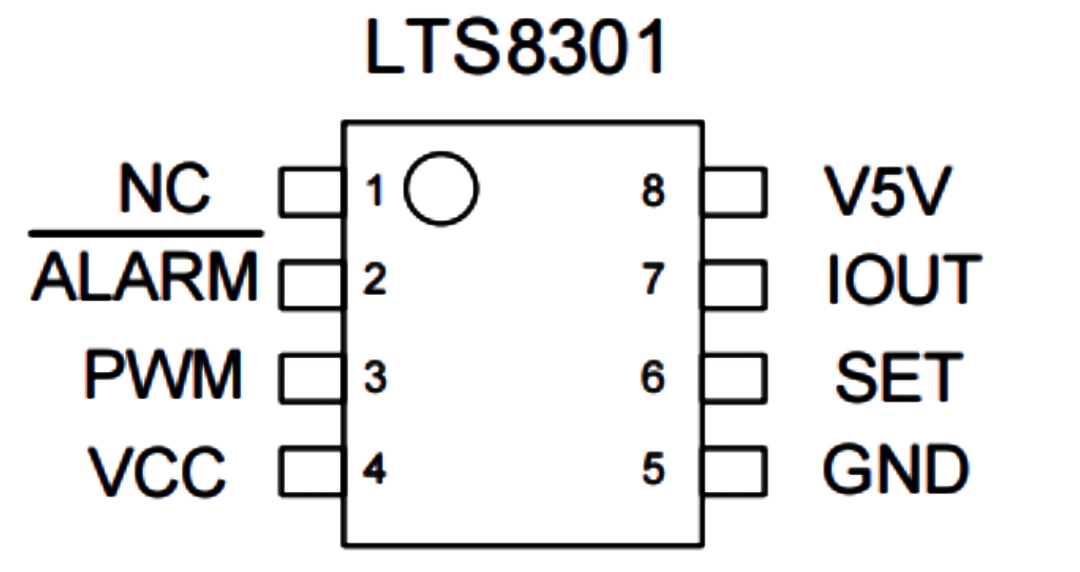

LTS8301
LTS8301是一个PWM信号转模拟信号转换器，相当于一个PWM信号输入，模拟信号输出的DAC。 此芯片可以将占空比为0%到100%的PWM信号线性转换成0-20mA的模拟电流，并且输出电流误差 小于0.1%。
数据表
产品详情
-
特点
-
关键参数
-
应用
将0%-100%占空比的PWM信号输入，线性转换成0-20mA的模拟电流输出。
内置高精度12BIT DAC。
输出开路报警功能
输出电流公式：IOUT=Duty*5V*10/Rset
输入PWM信号的频率范围: 50Hz to 50KHz
输入PWM信号高电平：2.7 V-5.5V
输出误差： 0.1%
输出电压线性度误差 ：0.1%
温度系数：50PPM/°C 、25PPM/°C
电源电压：18V - 36V
功耗：<4mA
启动时间：<2ms
工作温度：-40°C to 85°C
输入信号：0%-100%PWM
输出信号：4-20mA
PWM频率：0.05-50KHz
分辨率：12bit
电源电压：18~36V
功耗：＜2mA

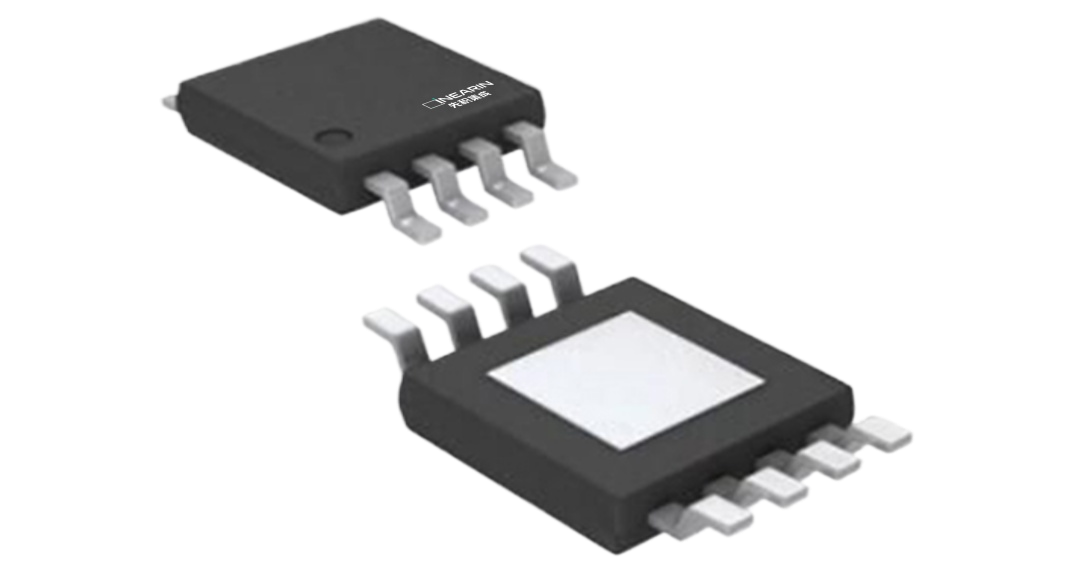

封装：ESOP8
应用：4-20mA输出
状态：Active
0/4-20mA变送器
PLC
工业控制
传感器
LTS8301
LTS8301是一个PWM信号转模拟信号转换器，相当于一个PWM信号输入，模拟信号输出的DAC。 此芯片可以将占空比为0%到100%的PWM信号线性转换成0-20mA的模拟电流，并且输出电流误差 小于0.1%。
订购信息
| 可订购型号 | 样片申请 | 采购 | 包装数量 | 封装名称 |
|---|---|---|---|---|
| LTS8301-TC50-EW |
立即获取 已经获取 |
立即采购 | ESOP8 |
