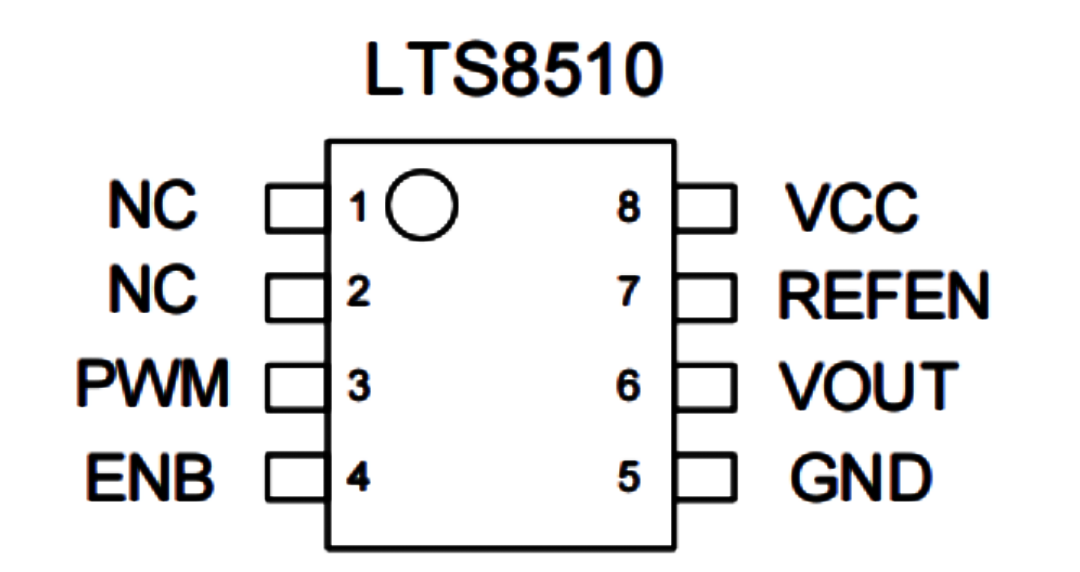

LTS8510
LTS8510是一个PWM信号转模拟信号转换器，相当于一个PWM信号输入，模拟信号输出的DAC。 此芯片可以将占空比为0%到50%的PWM信号线性转换成0-2.5V的模拟电压，并且输出电压线性度 小于0.05%。
数据表
产品详情
-
特点
-
关键参数
-
应用
LTS8510将0%-50%占空比的PWM信号输入，线性转换成0-2.5V的模拟电压输出。
输入信号范围0%-50%
输入PWM信号的频率范围: 50Hz to 50KHz（小于50Hz请联系先积）
输入PWM信号高电平：2.7V-5.5V
输出电压误差：< 0.5% （2点校准可获得0.05%精度）
输出电压线性度误差：0.05%
输出短路保护，输出脚与地短路时芯片进入保护模式停止输出。
电源电压：2.7V-5.5V
功耗：<4mA
启动时间：<2ms
工作温度：-40°C to 85°C
输入信号：0%-50%PWM
输出信号：0-1.25V/0-VCC/2
PWM频率：0.05-50KHz
分辨率：15bit
电源电压：2.7~5.5V
功耗：＜2mA

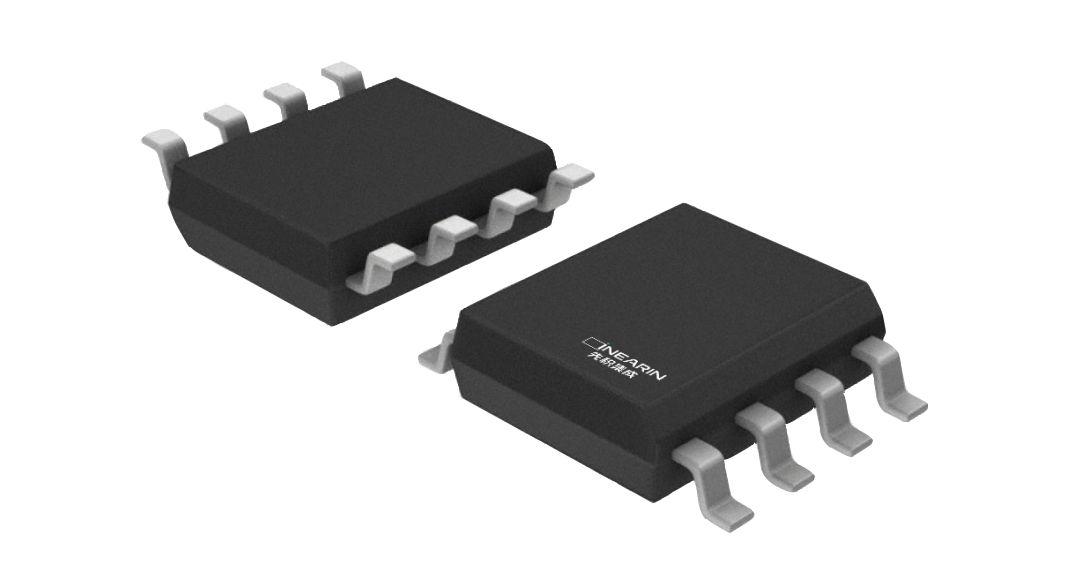

封装：SOP8
应用：通用DAC
状态：Active
通用信号转换
马达调速、LED调光
逆变器、电源
工业模拟信号隔离
LTS8510
LTS8510是一个PWM信号转模拟信号转换器，相当于一个PWM信号输入，模拟信号输出的DAC。 此芯片可以将占空比为0%到50%的PWM信号线性转换成0-2.5V的模拟电压，并且输出电压线性度 小于0.05%。
订购信息
| 可订购型号 | 样片申请 | 采购 | 包装数量 | 封装名称 |
|---|---|---|---|---|
| LTS8510-TC50-SW |
立即获取 已经获取 |
立即采购 | SOP8 |
