ULN2003A

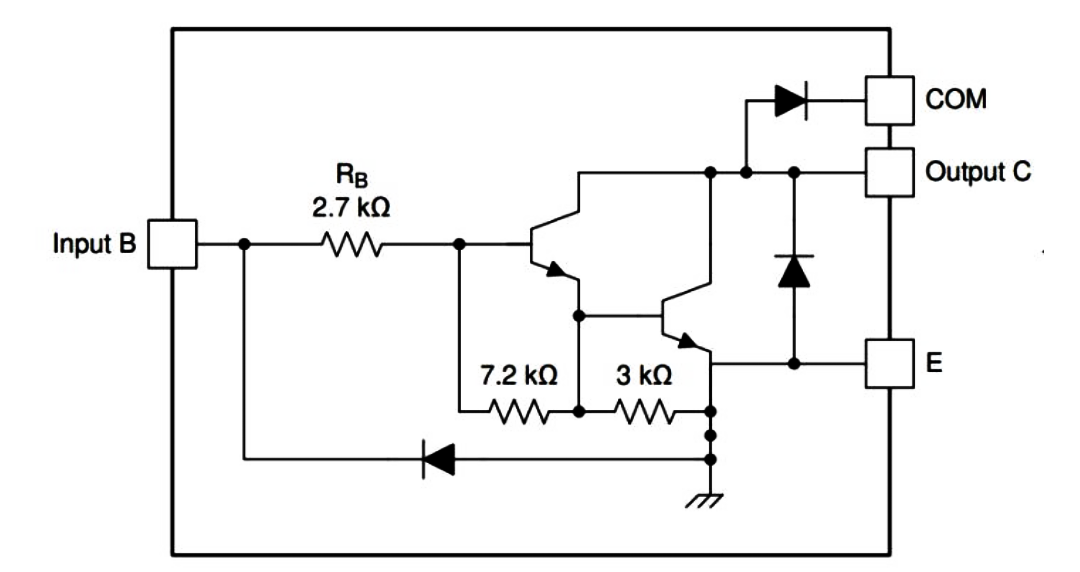

ULN2003A 是一款高压大电流达林顿晶体管阵列，内部包含七个集电极开路共发射极对。每个晶体管对额定电流为 500mA。该器件内置了用于驱动感性负载的抑制二极管，其输入与输出引脚相对排列，以简化电路板布局。这些器件能够驱动多种负载，包括螺线管、继电器、直流电机、LED 显示屏、白炽灯、热敏打印头和功率缓冲器。ULN2003A 提供小外形 16 引脚封装（SOP16 和 TSSOP16）。
数据表
产品详情
-
特点
-
关键参数
-
应用
500mA 额定集电极电流（单通道输出）
高电压输出：50V
内置输出钳位二极管
输入兼容各类逻辑电平
继电器驱动应用
通道数（CH）：7
VM(max）：50 V
输出电流/CH：0.5 A
输入电平：CMOS,TTL
工作温度：-20~+125℃

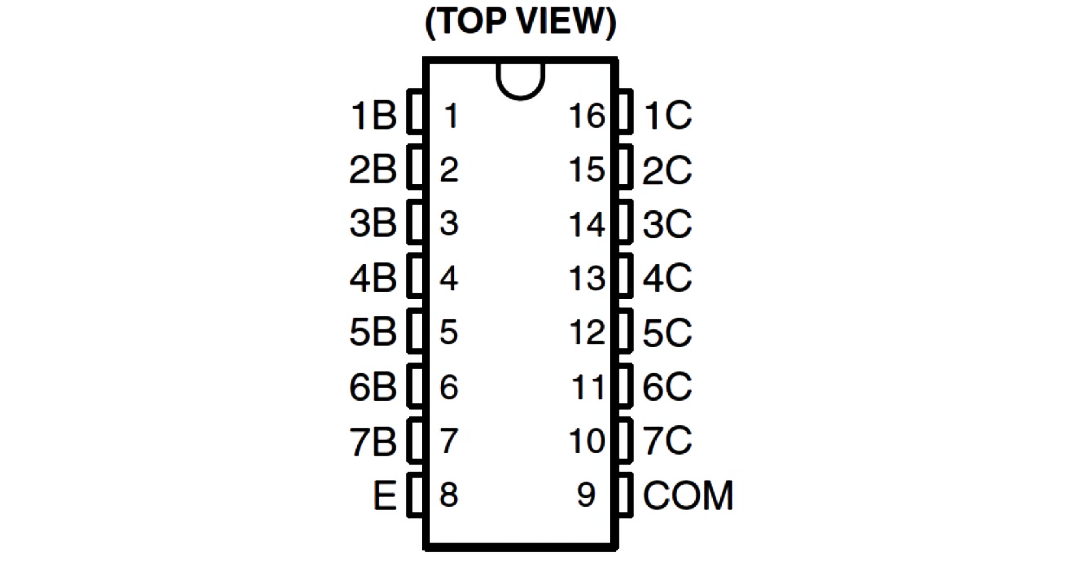

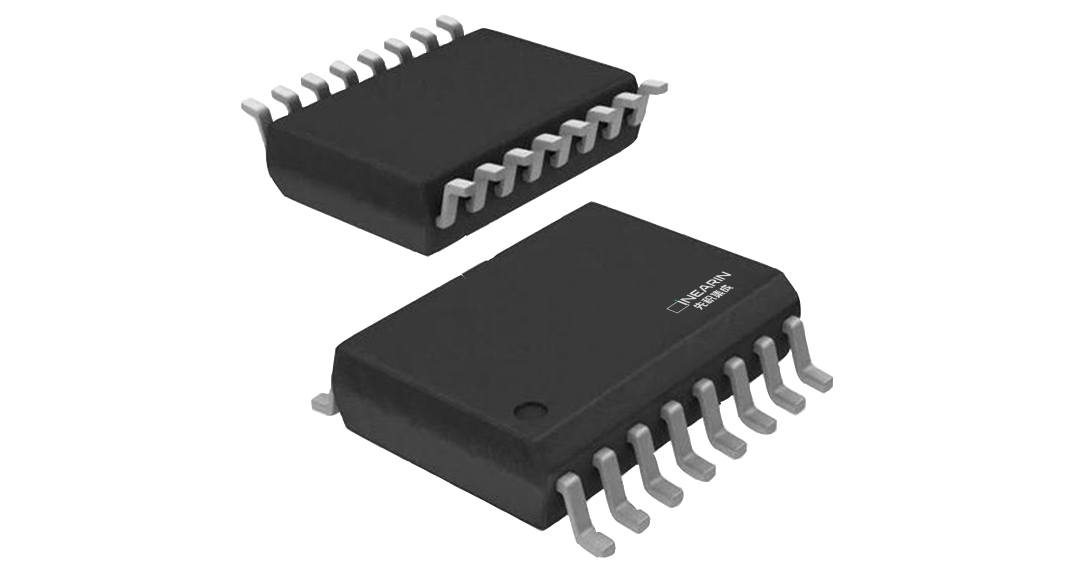

封装：SOP16,TSSOP16
状态：量产
ULN2003A
ULN2003A 是一款高压大电流达林顿晶体管阵列，内部包含七个集电极开路共发射极对。每个晶体管对额定电流为 500mA。该器件内置了用于驱动感性负载的抑制二极管，其输入与输出引脚相对排列，以简化电路板布局。这些器件能够驱动多种负载，包括螺线管、继电器、直流电机、LED 显示屏、白炽灯、热敏打印头和功率缓冲器。ULN2003A 提供小外形 16 引脚封装（SOP16 和 TSSOP16）。
