LTP8501
LTP850x是一款单片式振荡器/功率驱动器，专为小尺寸隔离接口应用中的隔离式电源而设计。该器件可由3.3V或5V直流电源驱动一个低剖面中心抽头变压器初级侧，其次级侧可根据变压器匝数比绕制，以提供任意所需的隔离电压。

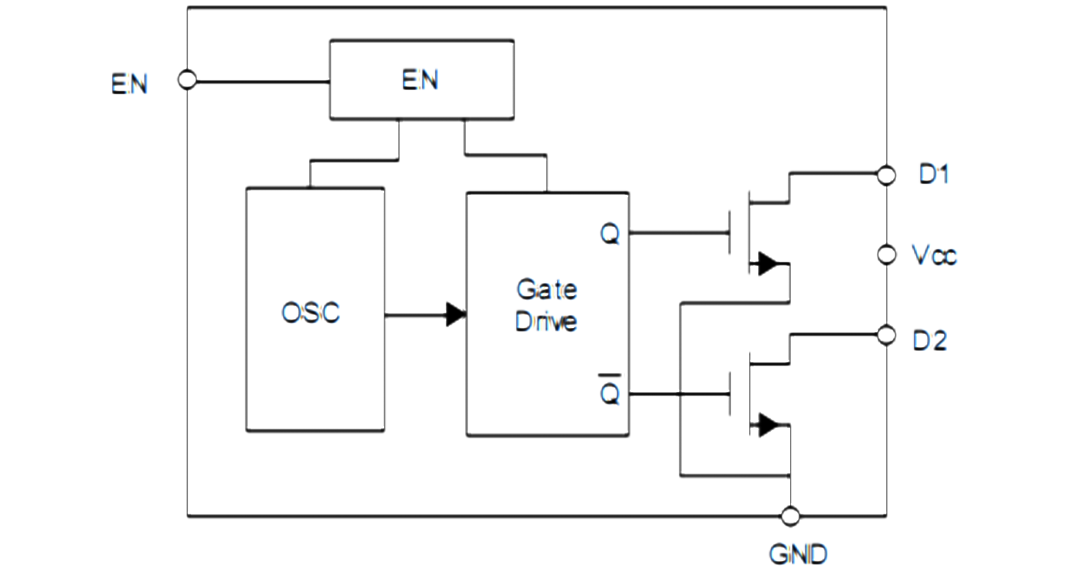

LTP850x内部集成了一个振荡器，后跟栅极驱动电路，该电路提供互补输出信号以驱动参考地的N沟道功率开关。内部逻辑确保两个开关之间实现先断后合动作。
LTP850x采用小型SOT23-5封装，额定工作温度范围为–40°C至125°C。
数据表
产品详情
-
特点
-
关键参数
-
应用
适用于小型变压器的推挽驱动器
单路 3.3 V 或 5 V 电
高初级侧电流驱动能力：
– 5 V 电源：350 mA（最大值）
– 3.3 V 电源：150 mA（最大值）
整流输出纹波低，可使用小型输出电容

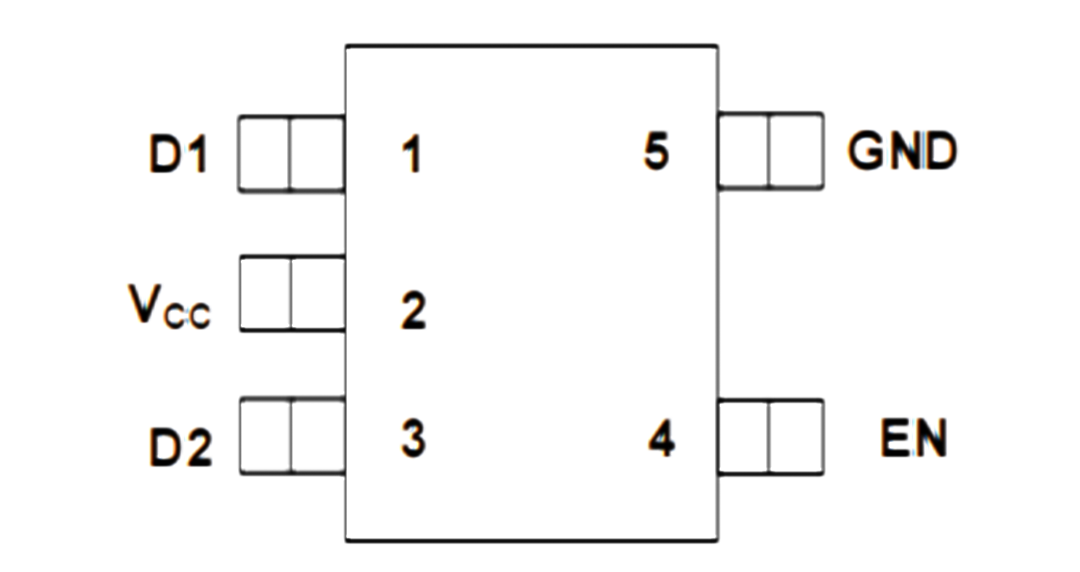

小型封装：SOT23-5
输入电压：3.3/5 V
使能：Y
软起动：N
原边最大驱动电流：350/150 mA
开关频率：160 kHz
工作温度：-40~125℃
封装：SOT23-5
状态：Active
用于CAN、RS-485、RS-422、RS-232、SPI、I2C、低功耗LAN的隔离接口电源
工业自动化
过程控制
医疗设备
