LTP7792
LTP7792是一款CMOS低压差稳压器，其工作输入电压范围为2.3 V至6.5 V，可提供高达2 A的输出电流。这款高输出电流LDO非常适合用于为高性能模拟和混合信号电路提供稳压，这些电路的供电轨电压可从6 V低至1.2 V。通过采用先进的专有架构，该器件实现了高电源抑制和低噪声，并且仅需一个4.7 μF的小型陶瓷输出电容即可获得优异的线路和负载瞬态响应。对于1 mA至1.5 A的负载阶跃变化，其负载瞬态响应时间通常为1.5 μs。 LTP7792提供17种固定输出电压选项。以下电压型号有现货供应：1.3 V、1.8 V、2.5 V、3.0 V、3.3 V、4.2 V和5.0 V。需要特别订购的其他可选电压包括：1.5 V、1.85 V、2.0 V、2.2 V、2.7 V、2.75 V、2.8 V、2.85 V、3.8 V和4.6 V。此外，还提供可调版本，允许通过外部反馈分压器将输出电压设置在1.2 V至VIN − VDO的范围内。
数据表
产品详情
-
特点
-
关键参数
-
应用
工作输入电压范围： 2.3 V 至 6.5 V
最大输出电流： 2 A
低噪声： 100 Hz 至 100 kHz 范围内，与输出电压无关，噪声为 5 µV 有效值
快速瞬态响应： 1 mA 至 1.5 A 负载阶跃变化响应时间为 1.5 μs
高电源纹波抑制： 100 kHz 下 PSRR 为 60 dB
低压差： 2 A 负载、VOUT = 3 V 时为 135 mV
初始精度： -0.8% (最小值)， +0.7% (最大值)
线路、负载及温度综合精度： ±1.5%
静态电流： 空载时接地电流 IGND = 0.7 mA
低关断电流： V IN = 5 V 时为 0.25 μA
支持小至 4.7 µF 的陶瓷输出电容稳定工作
可调和固定输出电压选项： 1.2 V 至 5.0 V
可调输出电压范围： 1.2 V 至 V IN − VDO
精密使能控制
可调软启动

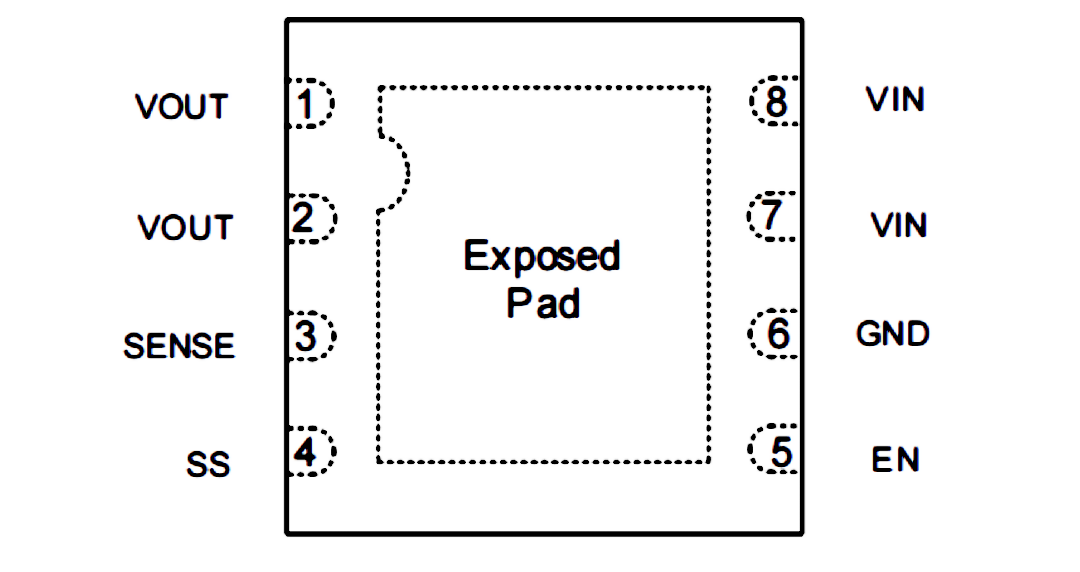

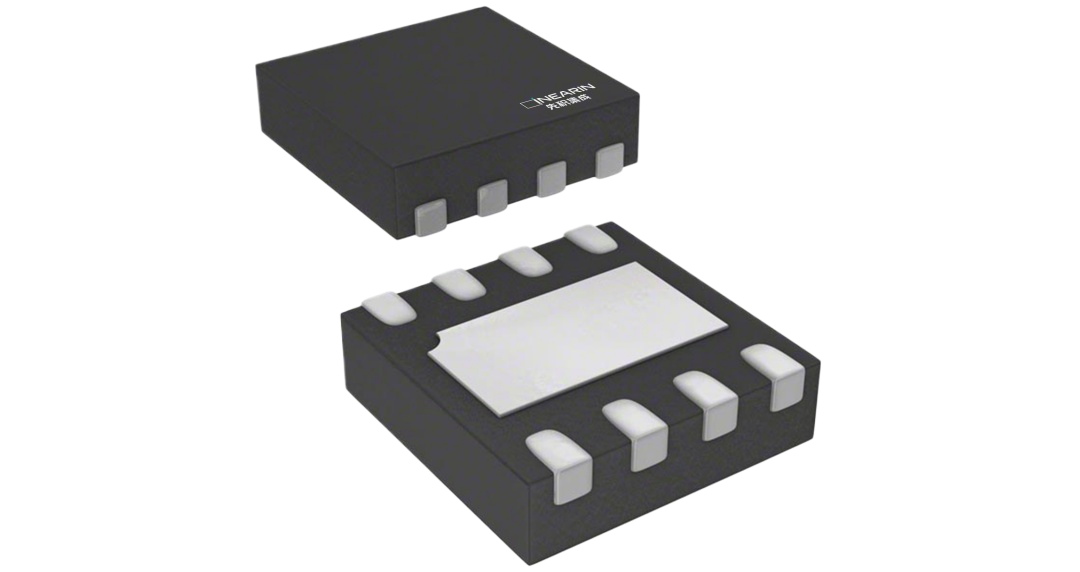

封装： DFN3×3-8
输入电压：2.3~6.5V
输出电压Fix：1.3~5V
输出电流：2A
输出噪声：5uV
电源抑制比：60@dB1kHz
静态电流：0.7mA
压差：135mV
输出放电：Y
使能：Y
封装：DFN3*3-8
状态:Active
适用于对噪声敏感的应用： 模数转换器与数模转换器电路、精密放大器、锁相环/压控振荡器及时钟芯片的稳压
通信与基础设施
医疗与保健设备
工业与仪器仪表
LTP7792
LTP7792是一款CMOS低压差稳压器，其工作输入电压范围为2.3 V至6.5 V，可提供高达2 A的输出电流。这款高输出电流LDO非常适合用于为高性能模拟和混合信号电路提供稳压，这些电路的供电轨电压可从6 V低至1.2 V。通过采用先进的专有架构，该器件实现了高电源抑制和低噪声，并且仅需一个4.7 μF的小型陶瓷输出电容即可获得优异的线路和负载瞬态响应。对于1 mA至1.5 A的负载阶跃变化，其负载瞬态响应时间通常为1.5 μs。 LTP7792提供17种固定输出电压选项。以下电压型号有现货供应：1.3 V、1.8 V、2.5 V、3.0 V、3.3 V、4.2 V和5.0 V。需要特别订购的其他可选电压包括：1.5 V、1.85 V、2.0 V、2.2 V、2.7 V、2.75 V、2.8 V、2.85 V、3.8 V和4.6 V。此外，还提供可调版本，允许通过外部反馈分压器将输出电压设置在1.2 V至VIN − VDO的范围内。
订购信息
| 可订购型号 | 样片申请 | 采购 | 包装数量 | 封装名称 |
|---|---|---|---|---|
| LTP7792-xxXF8/R10 |
立即获取 已经获取 |
立即采购 | Tape and Reel, 5 000 | DFN3×3-8 |
