LTP7293
LTP7293 是一款低输入电压、低噪声线性稳压器，典型超低压差电压为 30 mV。LTP7293 可在 1.1 V 至 1.98 V 的极低输入电压范围内工作，无需外部偏置电源。它还设计为支持固定输出电压和可调输出电压，输出范围为 0.5 V 至 1.5 V。
出色的电源抑制比（PSRR）和低噪声性能可限制电源产生的相位噪声和时钟抖动，同时 3A 最大输出电流能力以及通过连接电容至 SS 引脚以外部编程软启动时间，使 LTP7293 成为两类应用的理想电源——
一类是数字负载，例如现场可编程门阵列（FPGA）和数字信号处理器（DSP）供电。另一类是噪声敏感应用，例如射频收发器、高性能串行器/解串器（SerDes）、模数转换器（ADC）和数模转换器（DAC）电路。

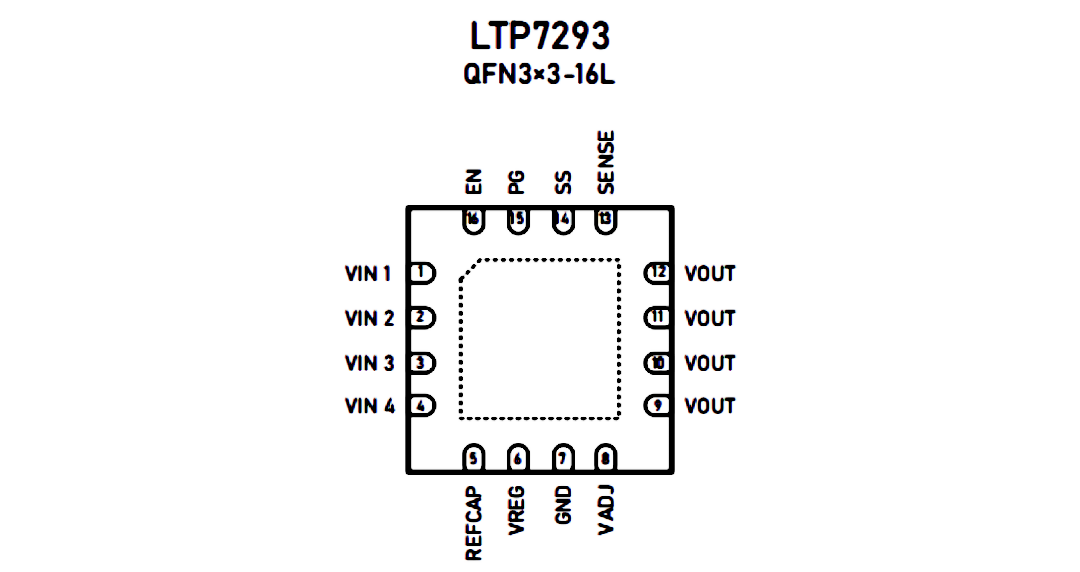

LTP7293 采用 QFN3×3-16L 封装。额定工作温度范围为 -40℃ 至 +125℃ 扩展工业温度范围。
数据表
产品详情
-
特点
-
关键参数
-
应用
最大输出电流：3 A
低输入电压范围：1.1 V 至 1.98 V，无需外部偏置电源
灵活的输出电压选项：
--固定输出电压范围：VOUT_FIXED = 0.5 V 至 1.5 V
--可调输出电压范围：VOUT_ADJ = 0.5 V 至 1.5 V
超低噪声：2.2 µV rms，100 Hz 至 100 kHz
低压差电压：3 A 负载时典型值 60 mV
固定输出电压精度：±1.5%（线路、负载和温度范围内）
出色的 PSRR：
--10 kHz 时典型值 65 dB
--100 kHz 时典型值 55 dB
出色的负载/线路瞬态响应
使能（Enable）和软启动（SS）控制
电源良好（PG）输出

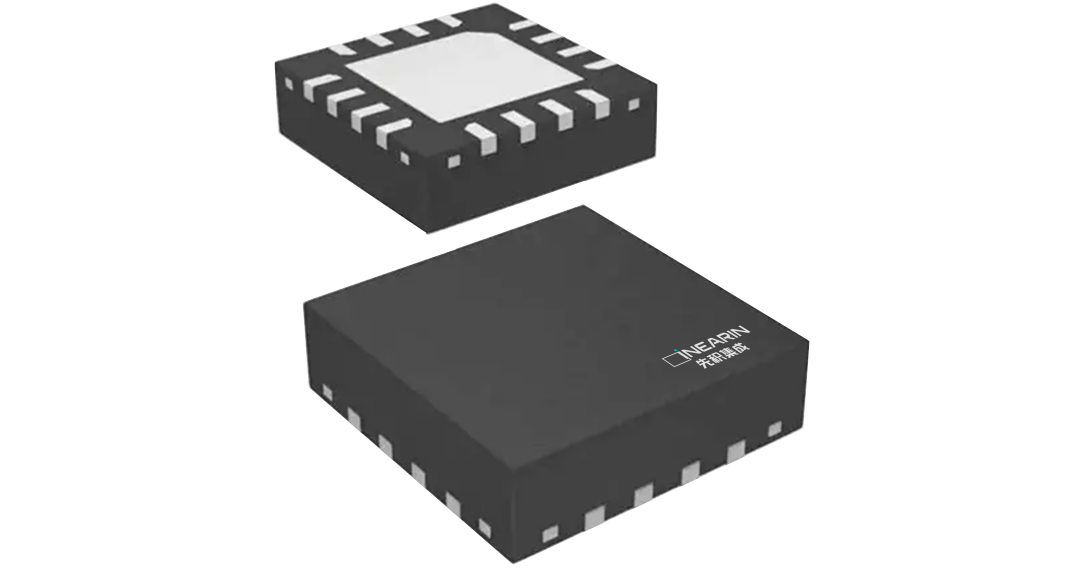

QFN3×3-16L 封装
输入电压：1.1~1.98V
输出电压Fix：0.5~1.5V
输出电流：2A
输出噪声：2.2uV
电源抑制比：65@dB1kHz
静态电流：12mA
压差：60mV
输出放电：Y
使能：Y
封装：DFN3*3-16
状态:Pre-Release
数字负载：CPU、ASIC、FPGA、DSP、CPLD
射频收发器、高性能串行器/解串器（SerDes）、模数转换器（ADC）和数模转换器（DAC）电路
医疗与保健
工业与仪器仪表
LTP7293
LTP7293 是一款低输入电压、低噪声线性稳压器，典型超低压差电压为 30 mV。LTP7293 可在 1.1 V 至 1.98 V 的极低输入电压范围内工作，无需外部偏置电源。它还设计为支持固定输出电压和可调输出电压，输出范围为 0.5 V 至 1.5 V。
出色的电源抑制比（PSRR）和低噪声性能可限制电源产生的相位噪声和时钟抖动，同时 3A 最大输出电流能力以及通过连接电容至 SS 引脚以外部编程软启动时间，使 LTP7293 成为两类应用的理想电源——
一类是数字负载，例如现场可编程门阵列（FPGA）和数字信号处理器（DSP）供电。另一类是噪声敏感应用，例如射频收发器、高性能串行器/解串器（SerDes）、模数转换器（ADC）和数模转换器（DAC）电路。

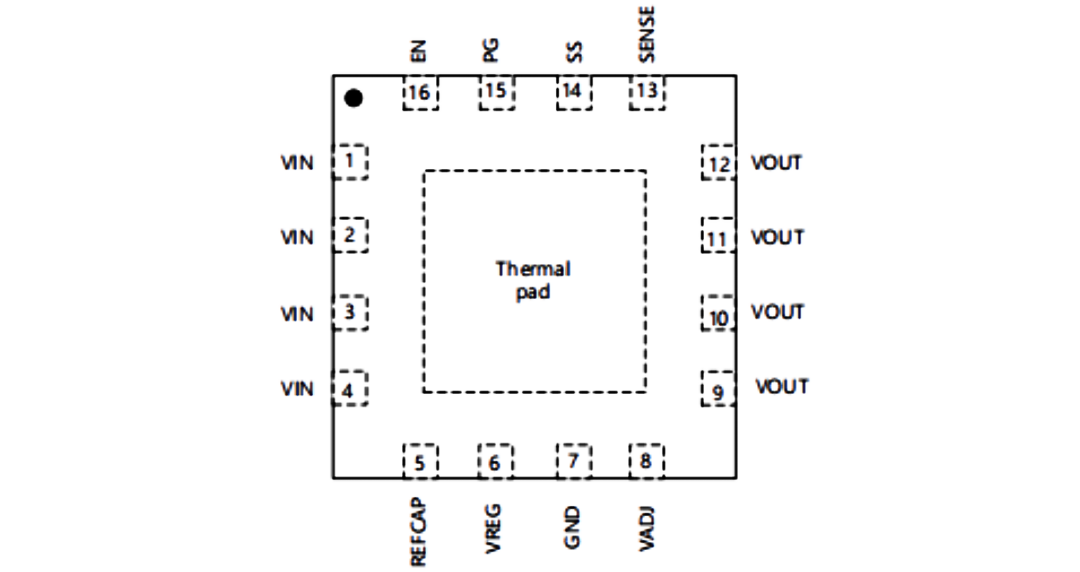

LTP7293 采用 QFN3×3-16L 封装。额定工作温度范围为 -40℃ 至 +125℃ 扩展工业温度范围。
订购信息
| 可订购型号 | 样片申请 | 采购 | 包装数量 | 封装名称 |
|---|---|---|---|---|
| LTP7293-15XF16/R10 |
立即获取 已经获取 |
立即采购 | 5 000 | QFN3x3-16L |
| LTP7293-13XF16/R10 |
立即获取 已经获取 |
立即采购 | 5 000 | QFN3x3-16L |
| LTP7293-125XF16/R10 |
立即获取 已经获取 |
立即采购 | 5 000 | QFN3x3-16L |
| LTP7293-12XF16/R10 |
立即获取 已经获取 |
立即采购 | 5 000 | QFN3x3-16L |
| LTP7293-11XF16/R10 |
立即获取 已经获取 |
立即采购 | 5 000 | QFN3x3-16L |
| LTP7293-10XF16/R10 |
立即获取 已经获取 |
立即采购 | 5 000 | QFN3x3-16L |
| LTP7293-095XF16/R10 |
立即获取 已经获取 |
立即采购 | 5 000 | QFN3x3-16L |
| LTP7293-09XF16/R10 |
立即获取 已经获取 |
立即采购 | 5 000 | QFN3x3-16L |
| LTP7293XF16/R10 |
立即获取 已经获取 |
立即采购 | 5 000 | QFN3x3-16L |
