LTP1117S

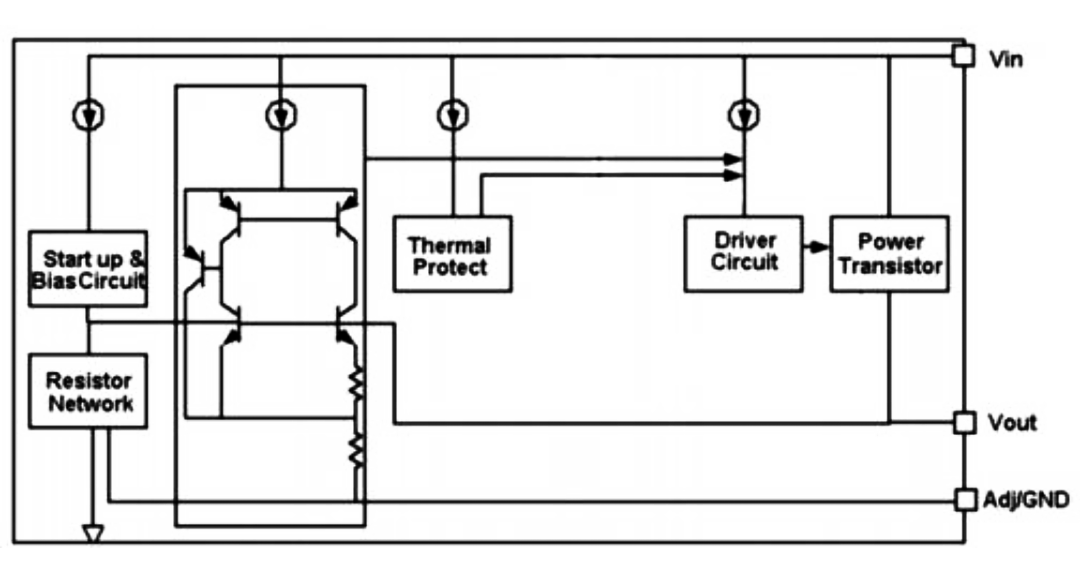

LTP1117S 是一款低压差三端稳压器，输出电流能力为 1.0A。在 1.0A 负载电流下，压差典型值为 1.2V，且随着负载电流降低而减小。LTP1117S 针对低电压应用进行了优化，其中瞬态响应和最小输入电压至关重要。它提供电流限制和热关断保护功能。其内部电路包含经过修整的带隙基准，以确保输出电压精度在 ±1% 以内。片上热关断可在高电流和环境温度组合导致结温过高时提供保护。LTP1117S 提供固定输出电压版本：1.2V、1.5V、1.8V、2.5V、3.3V 和 5.0V。LTP1117S 提供行业标准封装 SOT223-3L、SOT89-3L 和 TO252-2L。
数据表
产品详情
-
特点
-
关键参数
-
应用
提供 ADJ 版本（VREF = 1.25V）和固定电压 1.2V、1.5V、1.8V、2.5V、3.3V 及 5.0V，精度 ±1%
限流：1.3A（典型值）
压差电压：1.2V（典型值）@ IOUT = 1A
稳压器兼容低 ESR MLCC
优异的线性调整率：0.001%/V（典型值）@ IOUT = 30mA
优异的负载调整率：0.2%/A @ IOUT = 1A
静态电流：3.5mA
低输出噪声
PSRR：65dB
过热关断保护
工作结温：-40℃ 至 +125℃
完全无铅且符合 RoHS 标准
输入电压：16V
输出电压Fix：1.2V，1.5V，1.8V，2.5V，3.3V，5V，Adj
输出电流：1000mA
峰值电流：1300mA
电源抑制比：70dB@120Hz
静态电流：3500μA
压差：1100mV
输出电压精度：1%

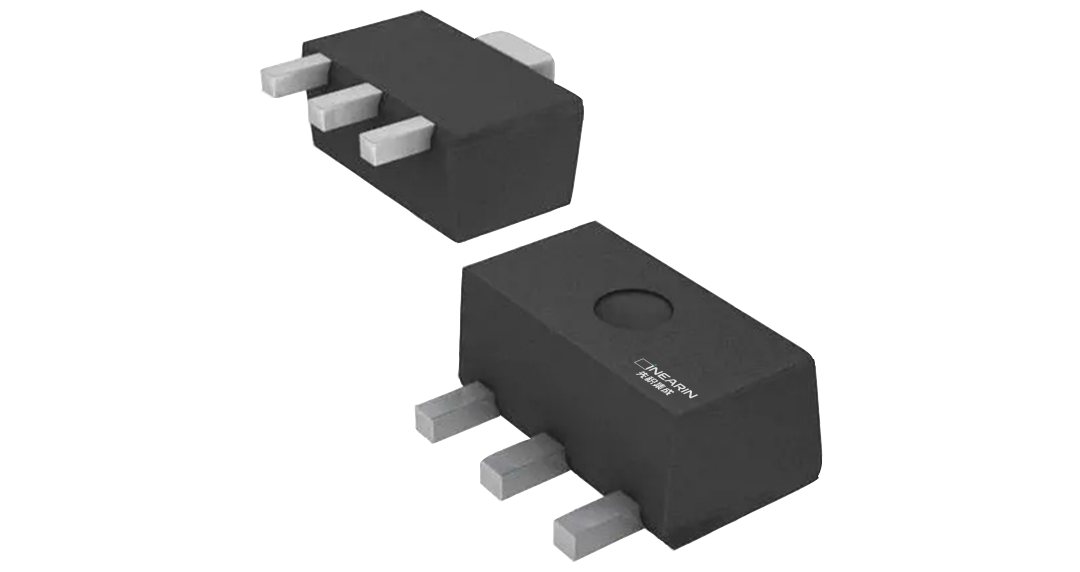

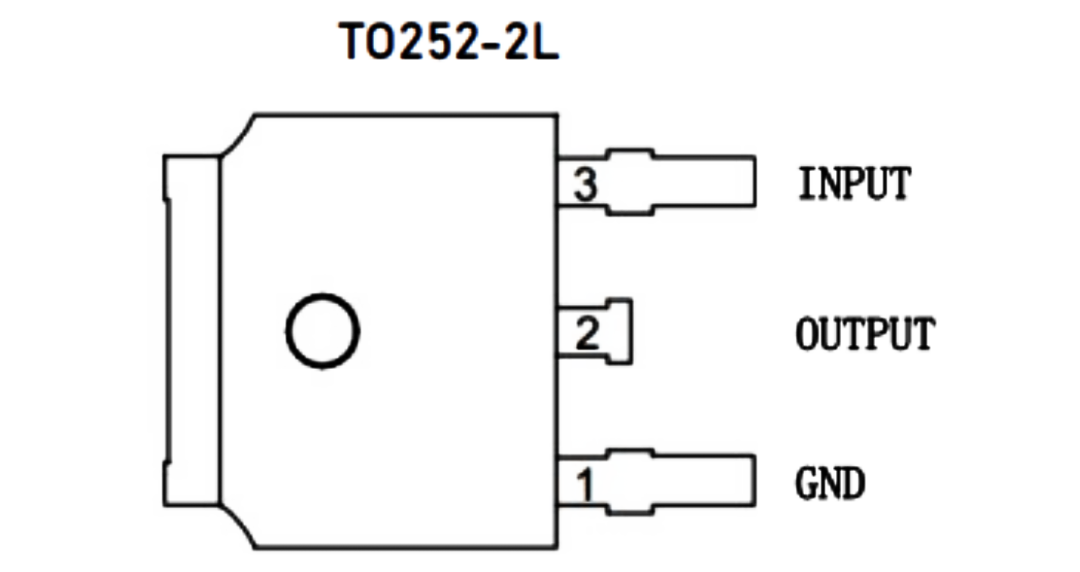

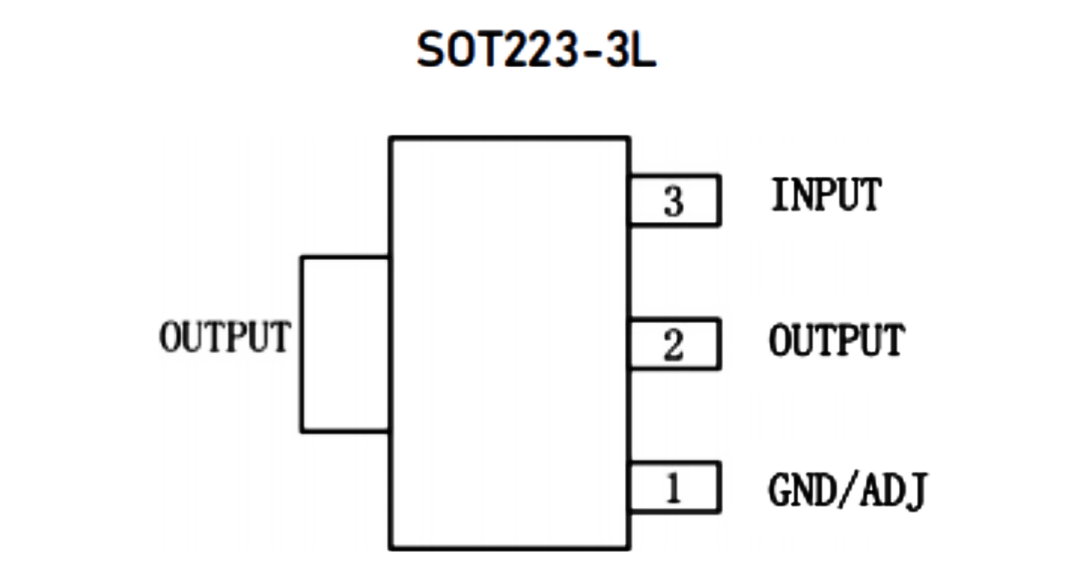

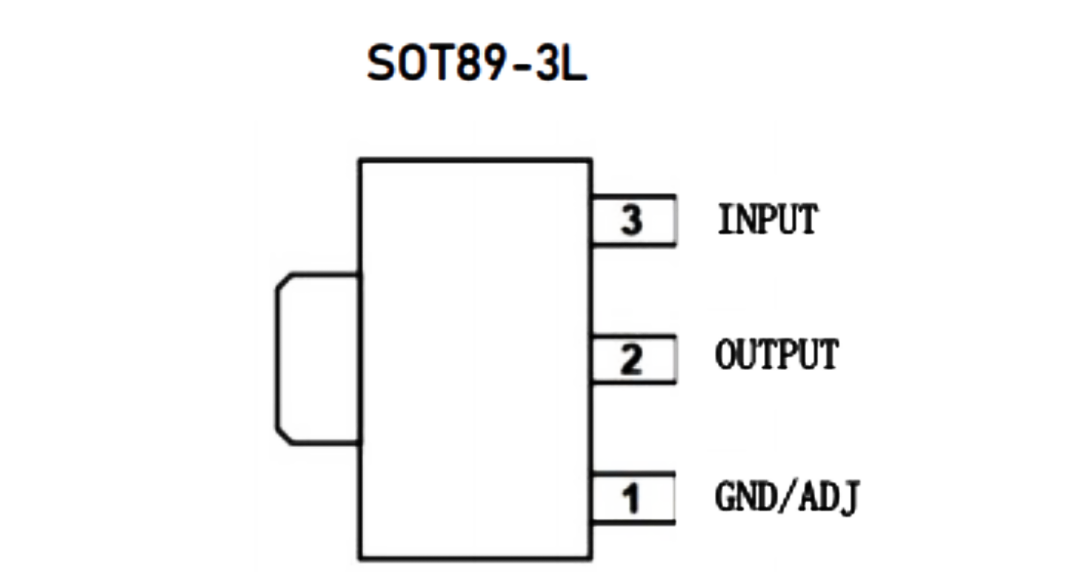

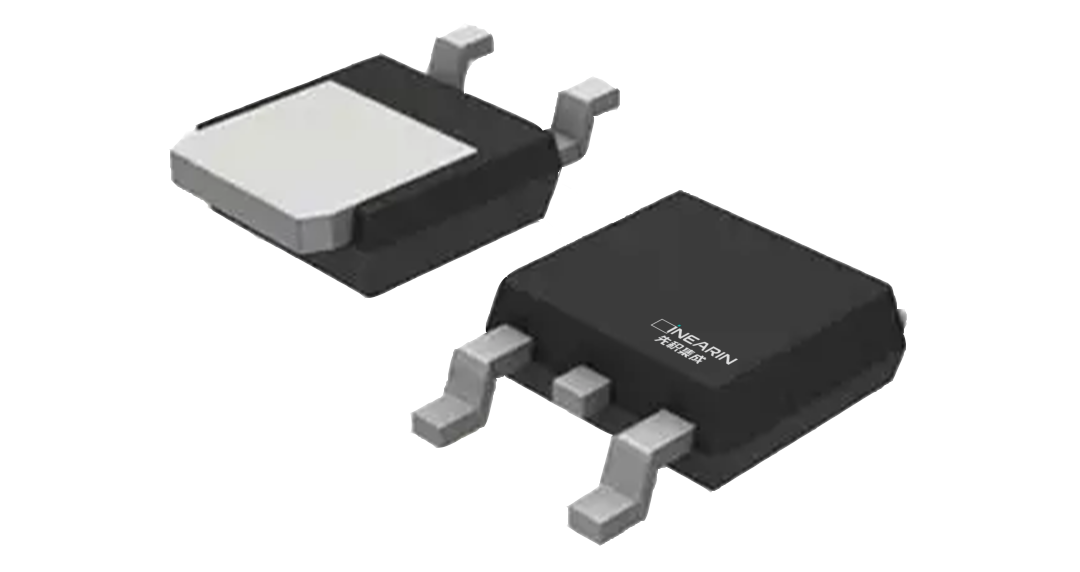

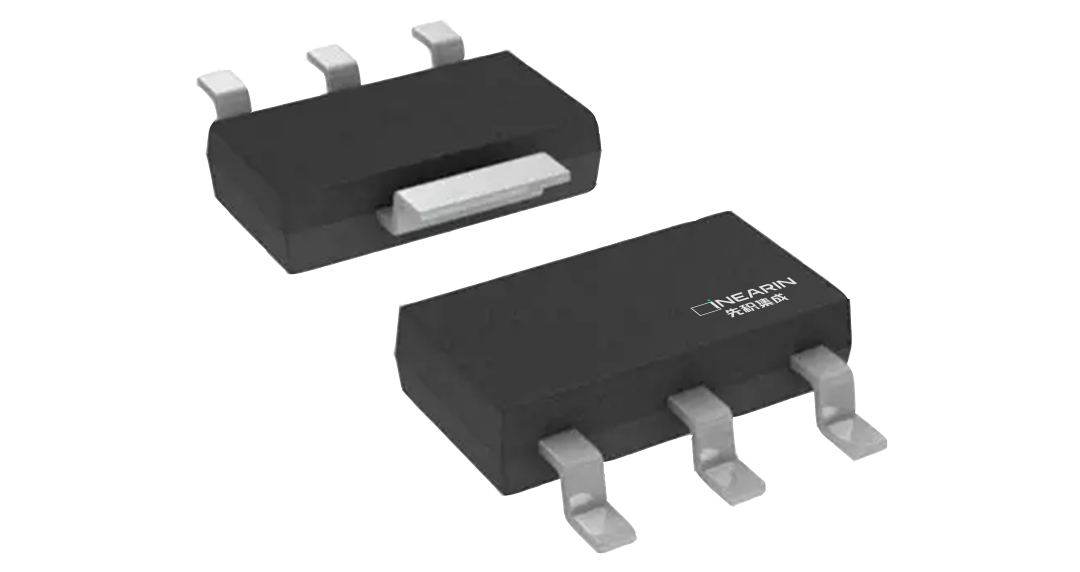

封装：SOT223-3,TO252-2,SOT89-3
状态：Active
电视和LCD显示器
PC外设：笔记本电脑、主板
机顶盒（STB）
LTP1117S
LTP1117S 是一款低压差三端稳压器，输出电流能力为 1.0A。在 1.0A 负载电流下，压差典型值为 1.2V，且随着负载电流降低而减小。LTP1117S 针对低电压应用进行了优化，其中瞬态响应和最小输入电压至关重要。它提供电流限制和热关断保护功能。其内部电路包含经过修整的带隙基准，以确保输出电压精度在 ±1% 以内。片上热关断可在高电流和环境温度组合导致结温过高时提供保护。LTP1117S 提供固定输出电压版本：1.2V、1.5V、1.8V、2.5V、3.3V 和 5.0V。LTP1117S 提供行业标准封装 SOT223-3L、SOT89-3L 和 TO252-2L。
