LTP8036-XX
LTP8036系列是一款多功能微处理器监控电路，可监测0.4 V至5 V范围内的电源电压轨。当SENSE引脚的电压降至工厂预设阈值以下，或手动复位引脚（MR）切换为逻辑低电平时，器件将置位一个开漏的RESET输出信号。只有当这两个触发条件均消除后，RESET输出才会在用户定义的延迟时间后恢复。
LTP8036采用高精度内部带隙电压基准，为所有阈值电压版本提供1%的阈值精度。复位延迟时间可通过更改CT引脚的连接方式进行调节：CT引脚悬空可设置延迟时间为20 ms，通过电阻将CT连接到VDD可设置为300 ms，或者通过调整连接到CT的外部电容，可将延迟时间在1.25 ms至10 s之间变化。该器件具有超低功耗特性，低至0.6 μA的静态电流使其适用于任何对功耗敏感的应用，例如电池供电设备。它提供SOT23-6L和DFN2×2-6L封装，并在-40℃至125℃的整个温度范围内全面满足规格要求。
数据表
产品详情
-
特点
-
关键参数
-
应用
可调延迟时间： 1.25 ms 至 10 s
超低静态电流： 典型值 0.6 μA
高阈值精度： 1%
固定阈值电压： 适用于 0.9 V 至 5 V 的标准电压轨；可调电压低至 0.4V
手动复位输入： MR 引脚
开漏输出： RESET 引脚
小型封装： 提供 SOT23-6L 和 DFN2×2-6L
温度范围： -40℃ 至 125℃
供电电压：1.65~6.5 V
静态工作电流：0.6 μA
阈值电压精度：Typ. 0.5%
阈值电压范围：0.9~5V fixed OR any value above 0.405V
可编程延迟时间：20 ms and 300 ms fixed OR any value from 1.25 ms to 10 s

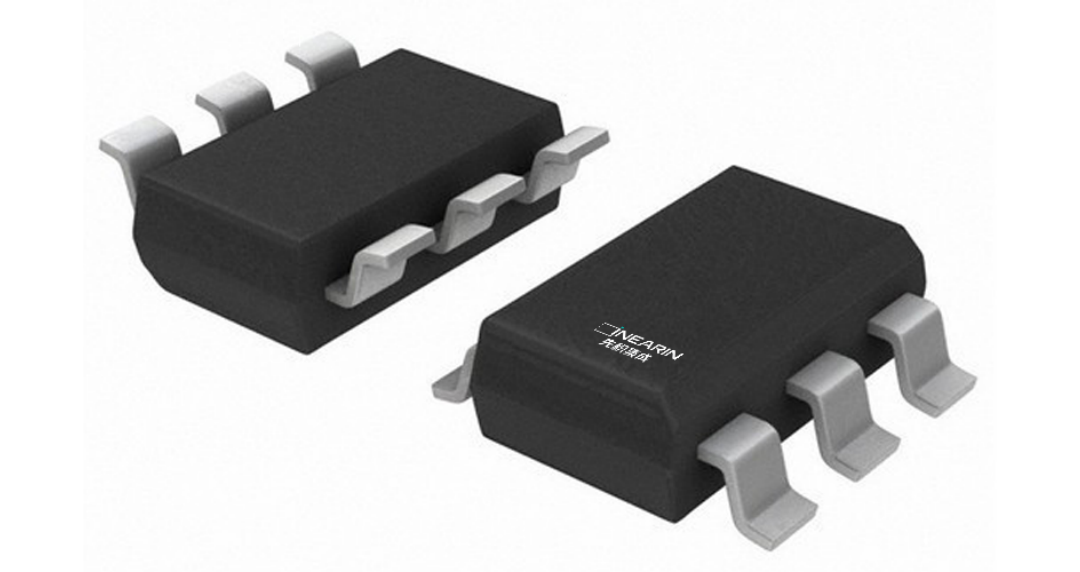

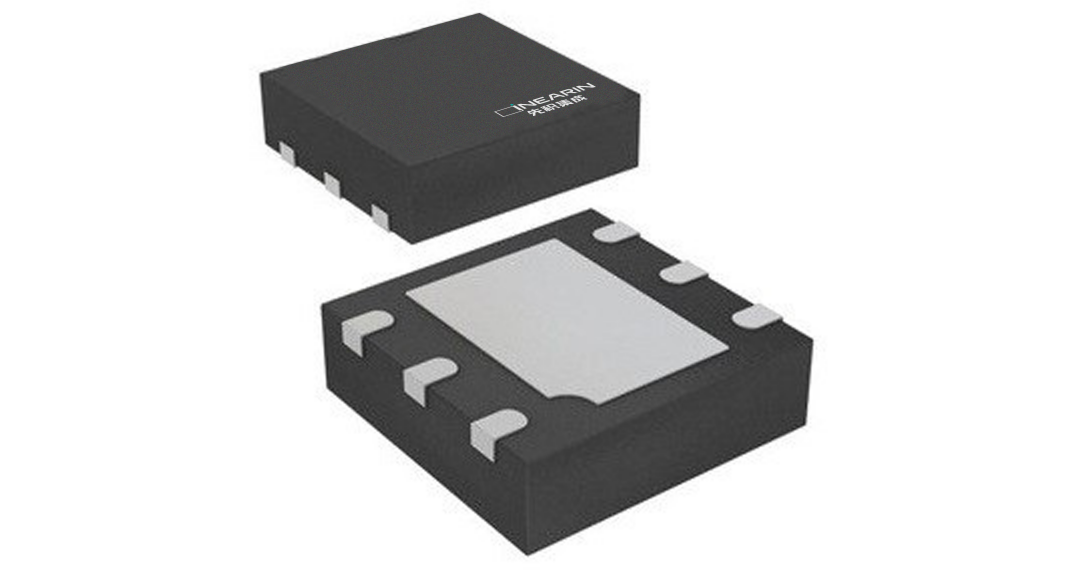

封装：SOT23-6,DFN2*2-6
工作温度：-40~125 ℃
状态：Pre-release
微处理器或微控制器应用
个人计算机
电池供电产品
便携式与手持式产品
FPGA 和 ASIC 应用
