2261应用案例描述

典型应用案例：三线法电阻式温度传感器

优势：

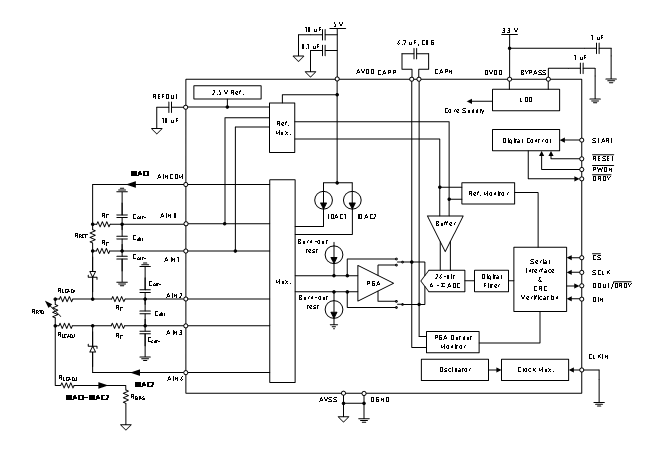

1、利用LTD2261片内的两路高精度独立电流源，实现单芯片高精度测温

2、金属导线寄生电阻压降补偿，显著降低寄生效应带来的系统测量误差

3、比例式测量方案，抵消掉电流源自有噪声与温漂

计算过程：

1、模拟输入端AIN1与AIN2的电压：

VAIN1 = [IIDAC1 * (RRTD + RLEAD1)] + [(IIDAC1 + IIDAC2) * (RLEAD3 + RBIAS)]

VAIN2 = (IIDAC2 * RLEAD2) + [(IIDAC1 + IIDAC2) * (RLEAD3 + RBIAS)]

2、差分输入电压：

VAIN1 - VAIN2 = [IIDAC1 * (RRTD + RLEAD1)] - (IDAC2 * RLEAD2)

3、LTD2261两路电流源失配仅0.1%，可认为IIDAC1 = IIDAC2 = IIDAC，且金属导线等长RLEAD1 = RLEAD2，则：

VAIN1 - VAIN2 = IIDAC * RRTD

VREF = IIDAC * RREF

4、输出码值 = 223 * Gain * (VAIN1 - VAIN2) / VREF = 223 * Gain * RRTD / RREF
