LTA604X-100MHz 60mA 高速运算放大器

具体描述

LTA604×系列为高速电压反馈运算放大器，具有100 MHz带宽和107V/ps的压摆率。输出电压范围可以达到任何供电轨500 mV内，这样广泛的动态范围，特别是适合在低电压应用。同时，LTA604×提供极好的低谐波失真(THD=-53 dBc@2VPP, 5 MHz)和快速稳定时间(66 ns到0.1%)，这使它们能成为理想的ADC缓冲前端。

供电电源从+2.5V到+12.6V，或者双电源高达±6.3V，所以LTA604×能应用于多种领域，从要求高带宽的电池管理系统，到需要小体积低功耗要求的高速设备都有广泛的应用。

功能特性：

• 供电电压：2.5V~12.6V

• 失调电压（典型）：±3 mV

• 温度系数：±5 μV/9C

• 增益带宽积GBW(-3dB)：100 MHz

• 增益带宽积GBW (0.1dB):11 MHz

• 压摆率：107V/μs

• 建立时间：66 ns

• 共模抑制比：95 dB

• 输入偏置电流：4 pA

• 最大输出电流：±60mA

• 工作温度范围：-40~125C

• 轨到轨输出

• 封装信息：SOT23-5、SOIC-8、MSOP-8、SOIC-14、TSSOP-14

典型应用：

• 图像信号处理

• 光电二极管前置放大器

• 工业相机、专业视频设备

• 高速AD转换

• 有源滤波器

• 通信基站

• 条形码扫描仪

• 医疗成像设备

• 超声波传感器、ToF传感器

产品优势：

• 宽电压供电

• 高带宽，高压摆率，适合图像处理和广电转换的前置放大应用

• 驱动能力强

• 封装灵活

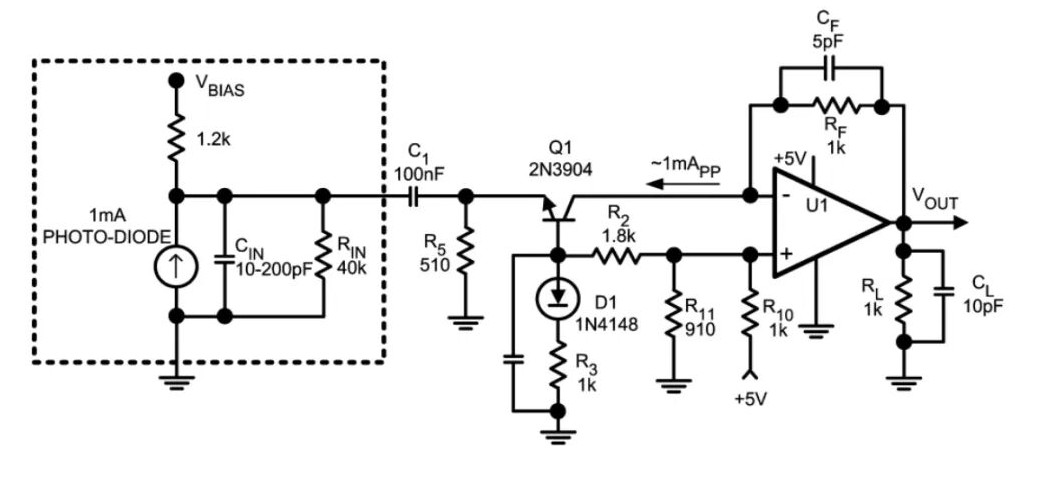

光电二极管前置放大器

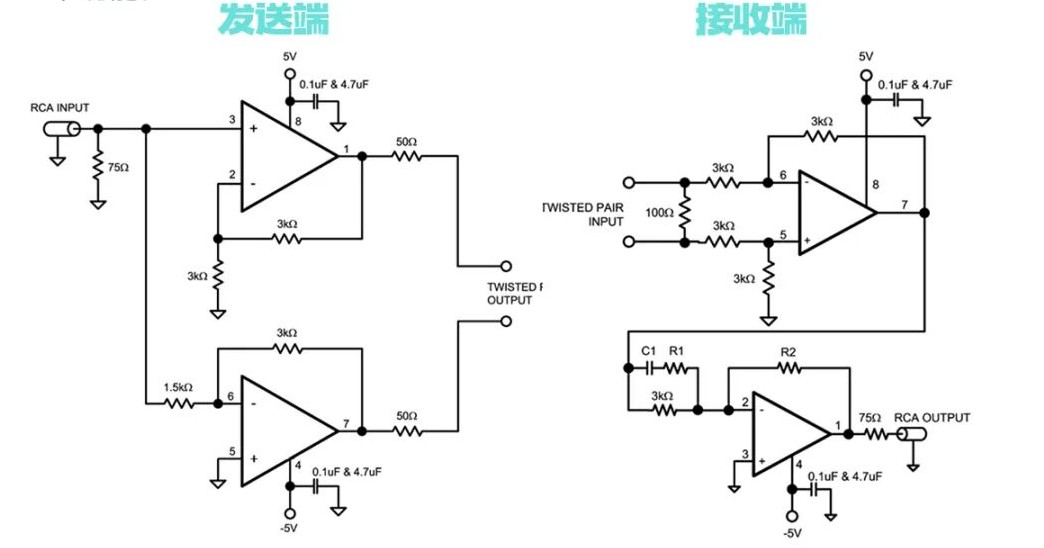

NTSC视频信号传输
