LTP7792-6.5V、2A、超低噪声、高PSRR、快速瞬态响应CMOS LDO

具体描述：

LTP7792 是一款 CMOS 低压差线性稳压器 (LDO)，工作电压范围为 2.3 V 至 6.5 V，可提供高达 2 A 的输出电流。这款高输出电流 LDO 非常适合用于 6 V 转 1.2 V 的高性能模拟和混合信号电路。该器件可提供高电源抑制比和低噪声，只需要一个 4.7 µF 小型陶瓷输出电容器即可实现卓越的电压和负载瞬态响应。

0.7%输出精度非常适合为敏感类模拟低压器件（如ADC、DAC、VOC）。

5 µV rms的噪声性能，高PSRR （60dB@100K）可为高速通信、视频、医疗或测试和测量等应用中的噪声敏感类器件供电。

极快的瞬态响应也非常合适为FPGA，高速处理器供电。

功能特性：

• 输入电压范围：2.3 V至6.5 V

• 最大负载电流：2 A

• 低噪声：5 µV rms（100 Hz至100 kHz ,all fixed output voltages）

• 快速瞬态响应：1.5 μs（1 mA至1.5 A负载阶跃）

• PSRR：60 dB (100 kHz)

• 低压差：135 mV（2 A负载，VOUT = 3 V）

• 初始精度：-0.8%（最小值），+0.7%（最大值）

• 在整个线路、负载与温度范围内的精度：±1.5%

• 静态电流：IGND = 0.7 mA（空载）

• 利用4.7 µF小型陶瓷输出电容实现稳定工作

• 可调和固定输出电压选项：1.2 V至5.0 V

• 可调输出电压范围：1.2 V至VIN − VDO

• 可调节的Enable阈值电压

• 可调软启动

• 封装类型：DFN3×3-8

典型应用：

• 针对噪声敏感型应用的稳压：ADC 和 DAC 电路、精准放大器、PLL/VCO 和时钟 IC

• 通信和基础设施

• 医疗和保健

• 工业和仪表

产品优势：

• 低压差：135 mV（2 A负载，VOUT = 3 V）

• PSRR：60 dB (100 kHz)

• PSRR：40 dB (Low Headroom=160mV）

• 低噪声：5 µV rms（100 Hz至100 kHz ,all fixed output voltages）

• 低地电流IGND= 3.5 mA@ ILOAD = 2 A

电路框图

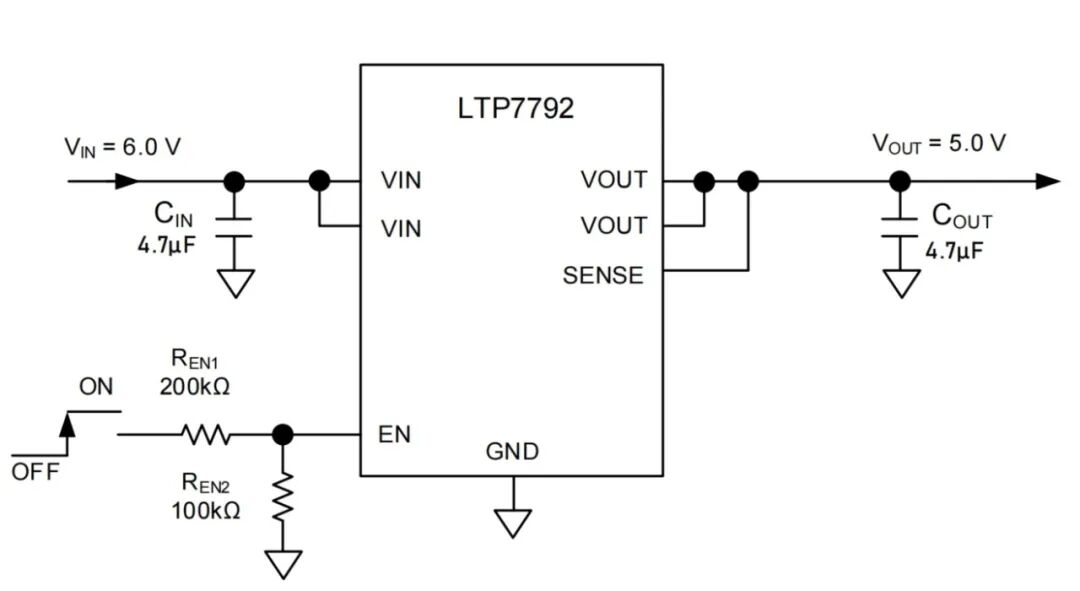

应用原理图
