LTC8832
LTC883x系列单通道、双通道及四通道运算放大器代表了新一代通用低功耗运算放大器。该系列具备轨到轨输入输出摆幅、低静态电流（典型值700 µA），同时结合了9 MHz宽带宽和极低噪声（1 kHz下为12 nV/√Hz）的特性，使其在对成本与性能平衡有要求的多种电池供电应用中极具吸引力，例如音频输出、电机相电流检测、光电二极管信号放大、条形码扫描仪及白色家电。低输入偏置电流支持这些放大器应用于具有兆欧级源阻抗的场景。
LTC883x放大器的稳健设计为电路设计者提供了易用性：在高达500 pF的容性负载下保持单位增益稳定、集成射频/电磁干扰抑制滤波器、过驱条件下无相位反转，以及高静电放电保护能力（5-kV HBM）。该系列放大器针对低至+2.0 V（±1.0 V）、高达+5.5 V（±2.75 V）的工作电压进行了优化，并支持-40℃至+125℃的扩展温度范围。

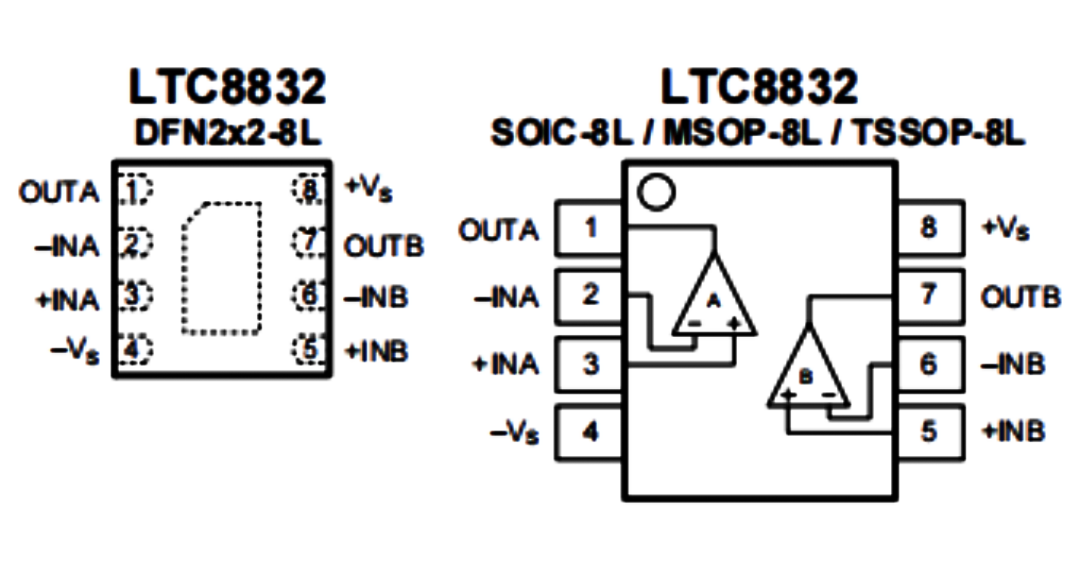

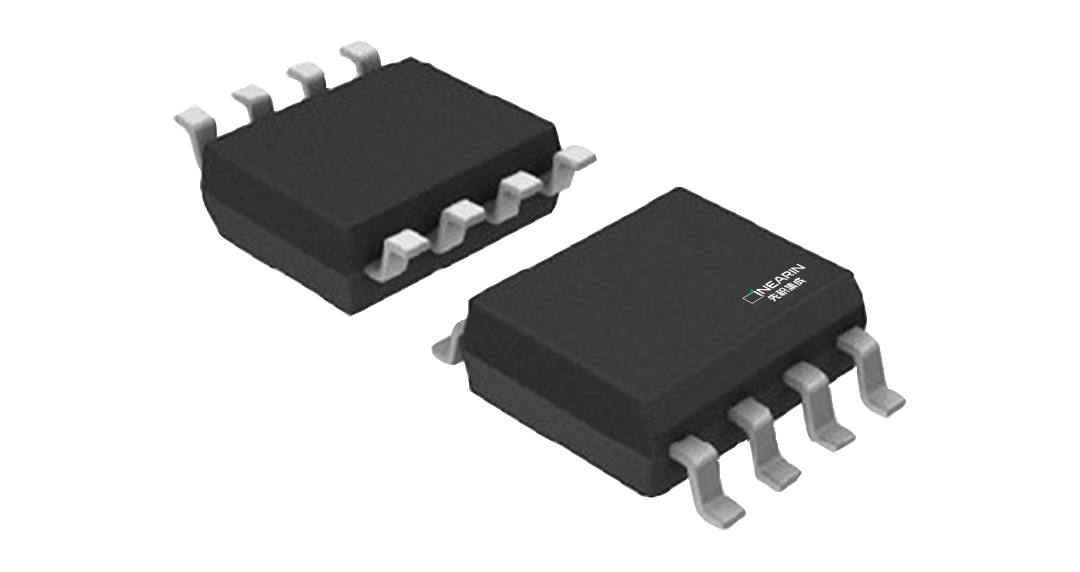

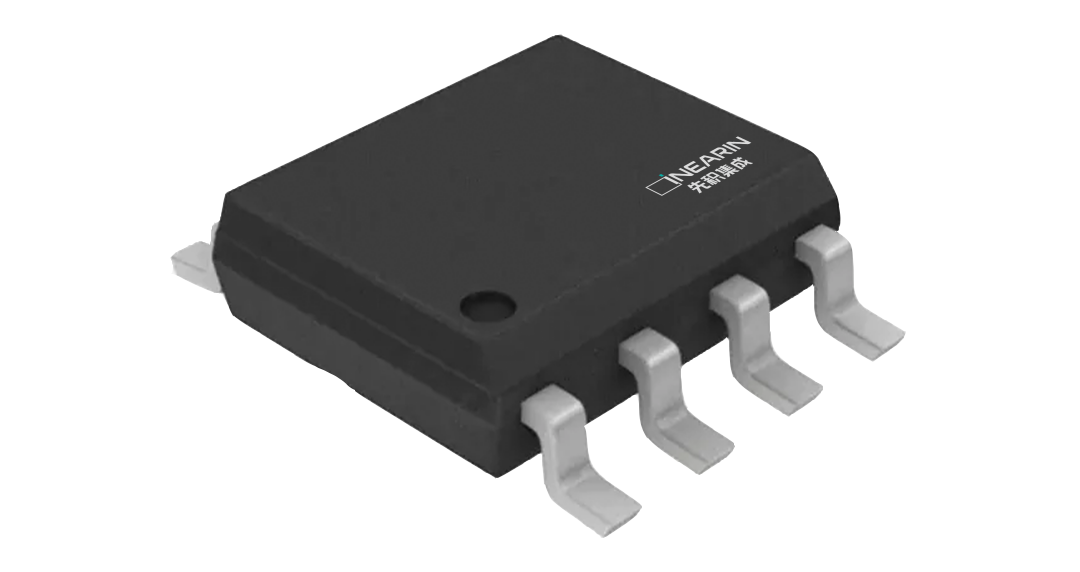

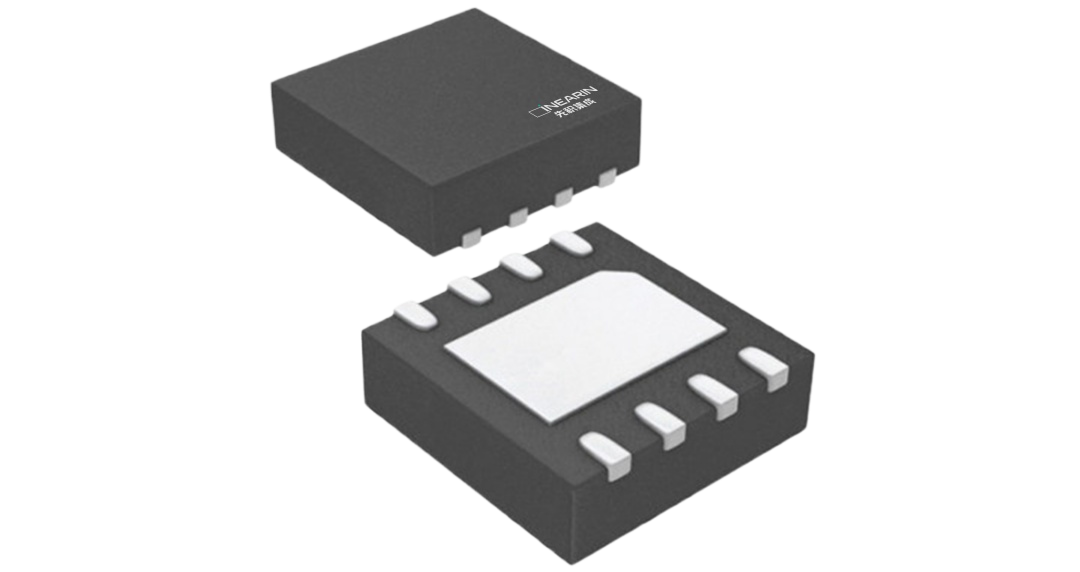

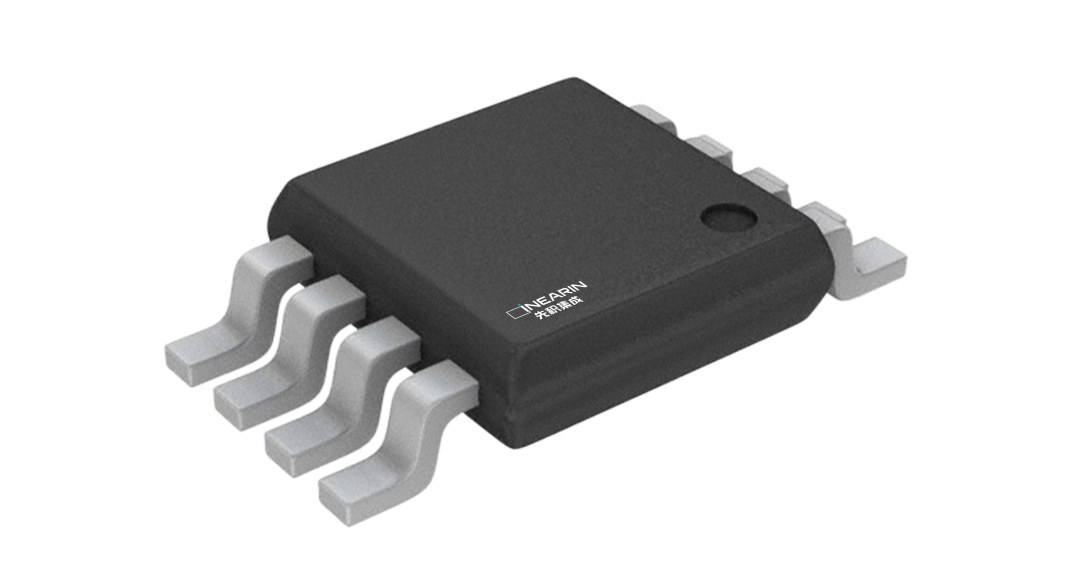

LTC8831（单通道）提供SOT23-5L和SC70-5L封装。LTC8832（双通道）提供SOIC-8L、DFN-8L、MSOP-8L和TSSOP-8L封装。四通道LTC8834提供SOIC-14L和TSSOP-14L封装。
数据表
产品详情
-
特点
-
关键参数
-
应用
宽单位增益带宽： 9 MHz
高压摆率： 8.5 V/μs
快速建立时间： 0.3 μs 建立至 0.1%
低噪声： 1 kHz 下为 12 nV/√Hz
低输入失调电压： ±0.7 mV
单电源电压范围： 2.0 V 至 5.5 V
轨到轨输入与输出
内部射频/电磁干扰滤波器
低电源电流： 5V 供电下每放大器 700 μA
扩展温度范围： −40℃ 至 +125℃
通道数：2
供电电压：2.0~5.5V
失调电压：0.7 mV
温漂（典型值）：±2μV/℃
共模抑制比：82 dB
电源抑制比：106 dB
增益带宽：9 MHz
静态电流：1400 μA
噪声密度：12 nV/√Hz
电压噪声：4 μVP-P
压摆率：8.5 V/μs
稳定时间：0.3 μs
封装：SO8,MSOP8,TSSOP8,DFN-8
状态：Active
电机相电流检测
音频输出
光电二极管信号放大
电池供电设备：
--消费电子、工业设备、医疗仪器、笔记本电脑
传感器信号调理：
--传感器接口、环路供电系统、有源滤波器
