LTC8331
LTC833x系列放大器采用专利的快速瞬态响应斩波稳定技术，实现了对输入失调电压的校正，从而具备极低的失调和漂移特性。该方法持续测量并补偿输入失调，有效消除了随时间与温度变化的漂移以及1/f噪声的影响。这一设计突破使得器件能够在仅消耗26μA电源电流的同时，实现350kHz的增益带宽积和0.22V/μs的高压摆率。该系列器件具有单位增益稳定性，并具备良好的电源抑制比（PSRR）和共模抑制比（CMRR）。 LTC833x系列非常适用于需要对微弱信号进行精密放大、且不容许误差源存在的应用场景，即使是在需要高带宽和快速瞬态响应的条件下也是如此。轨到轨的输入输出摆幅使其易于实现高边和低边电流检测。该系列可在低至1.8V的单电源电压下工作，适用于两节电池供电的应用。 LTC833x运算放大器增强了电磁干扰（EMI）保护功能，以最大限度地减少外部电磁干扰的影响，并具备高静电放电（ESD）保护能力（5kV HBM）。所有型号均适用于-40℃至+125℃的扩展工业温度范围。
数据表
产品详情
-
特点
-
关键参数
-
应用
高直流精度：
– 失调电压（VOS）：最大±15 μV，漂移最大±50 nV/℃
– 开环增益（AVOL）：最小112 dB（VS = 5.5V时）
– 电源抑制比（PSRR）：最小112 dB（VS = 5.5V时）
– 共模抑制比（CMRR）：最小112 dB（VS = 5.5V时）
– 噪声电压（Vn）：典型值1.1 μV峰峰值（f = 0.1至10 Hz）
350 kHz带宽与0.22 V/μs压摆率
1V阶跃信号下建立至0.1%精度的时间： 6 μs
过载恢复至0.1%精度的时间： 55 μs
每放大器功耗仅26 μA，宽电源电压范围1.8 V至5.5 V
工作温度范围： −40℃ 至 +125℃
通道数：1
供电电压：1.8V~5.5V
最大失调电压：15μV
最大温度漂移：0.05µV/℃
共模抑制比：130dB
电源抑制比：126dB
电压噪声：1.1μVP-P
建立稳定时间：6μs
过载恢复时间：55μs
增益带宽：350kHz
压摆率：0.22V/μs
静态电流：26μA

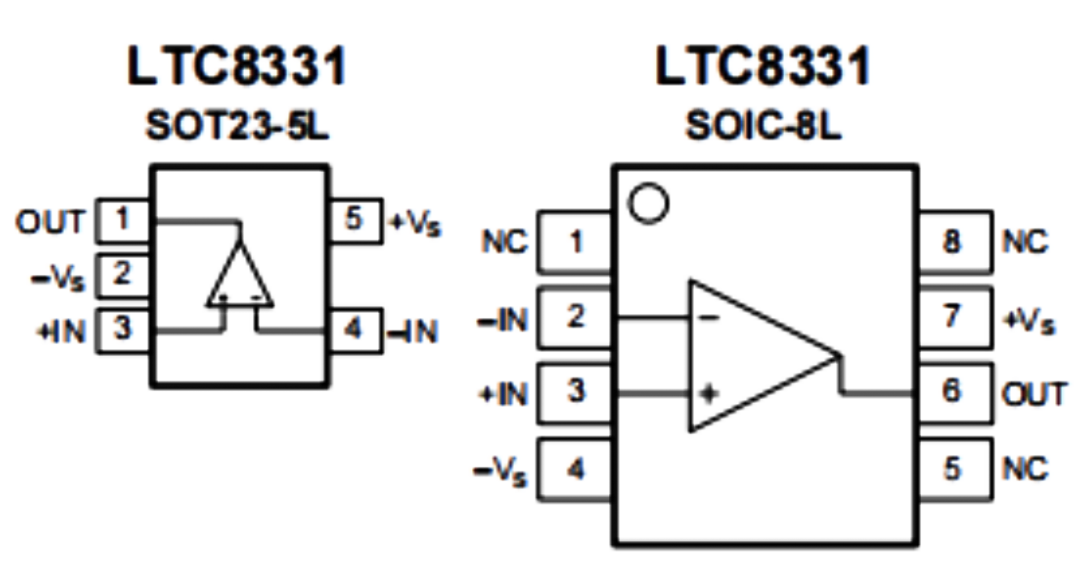

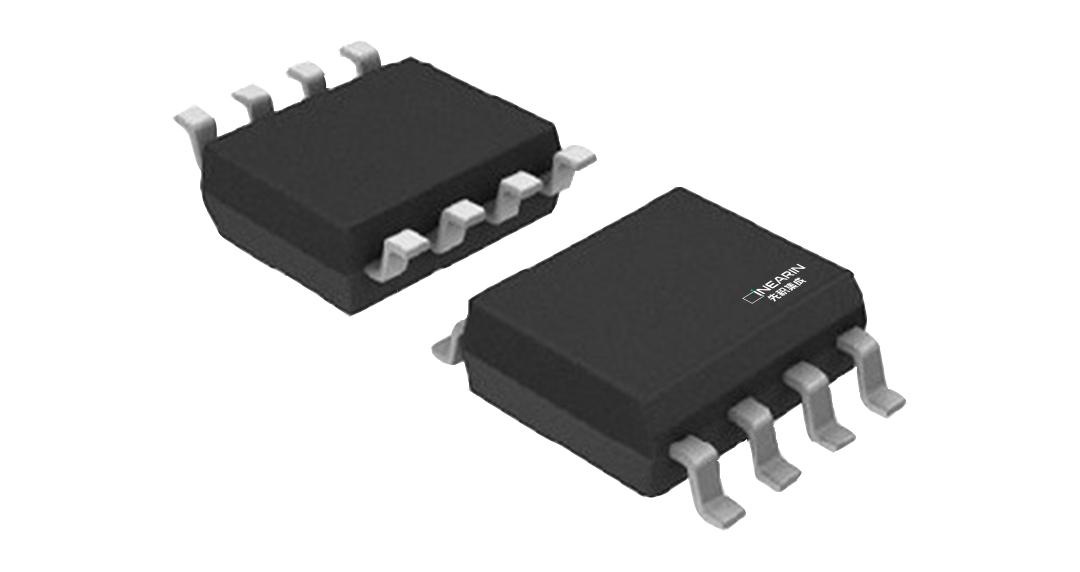

封装：SOT23-5,SO8
状态:Active
精密电流检测
电阻式热探测器
温度、位置与压力传感器
医疗设备
电子秤
应变片放大器
热电偶放大器
