LTD2532

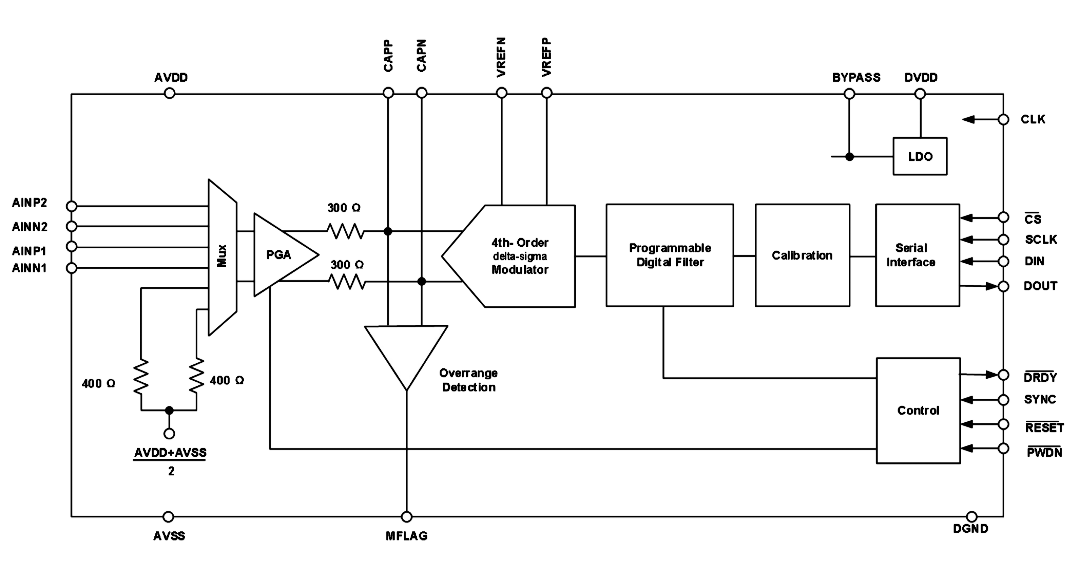

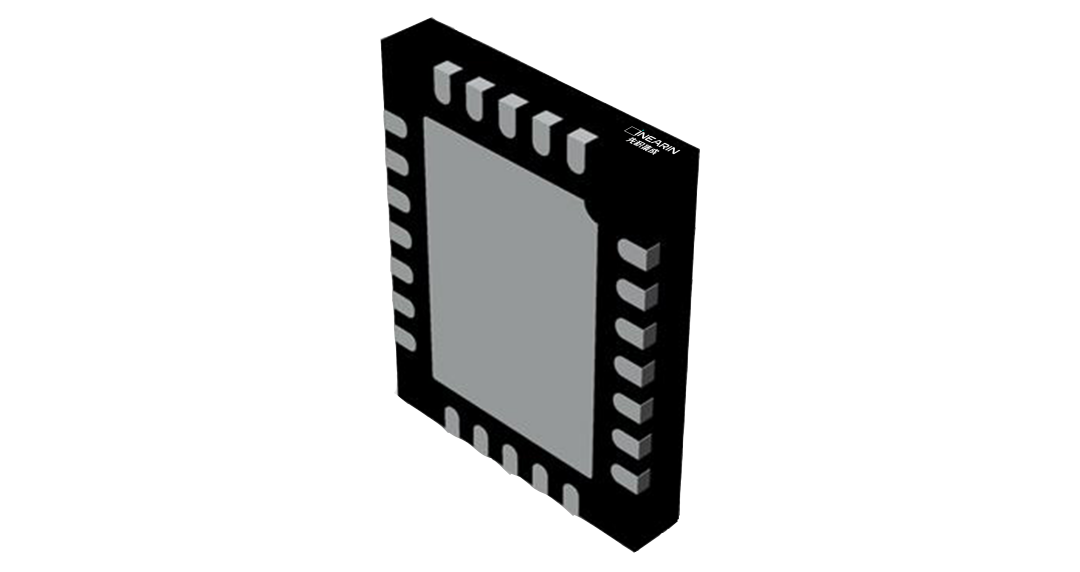

LTD2532 是一颗 24 位分辨率、高性能、模数转换器（ADC）。器件内部集成了多路复用器、低噪声可编程 增益放大器、四阶Δ-Σ调制器，以及可编程数字滤波器组合。器件采用 SPI 通信协议进行交互。 多路复用器可以实现两路差分输入通道的相互切换，以及包括内部输入短路、共模测试等多种测试模式的 切换。 器件内部集成的可编程增益放大器具有高输入阻抗和低噪声的特点，对于小信号的精密测量有显著优势， 同时其自稳零技术有效地将失调电压、失调电压漂移以及 1/f 噪声降到最小。 四阶固有稳定调制器提供了出色的噪声性能和线性度，调制器输出的信号再通过片上数字滤波器进行滤波 和抽取，以完成模数转换。 在 4.096M 输入时钟情况下，器件的 FIR 数字滤波器组合可以实现 250 到 4000 SPS 的数据转换速率，对应 于最高 1652Hz 的-3dB 信号带宽。器件支持更低的外部输入时钟，用户可以根据采样率需求选择输入的时钟频 率。例如，在 1.024M 输入时钟的情况下，器件可以实现 62.5SPS 到 1000SPS 的数据转换速率。同时，由于噪 声带宽的降低，器件可以获得更优的噪声性能。 器件还支持增益误差和失调电压的系统校准功能。器件优化了失真性能，典型积分非线性性能可达± 0.0001%FS。 器件优化了针对工业现场的可靠性，器件的 HBM ESD 可达 4000V 以上；MM ESD 可达 300V 以上。器件具 备同步功能，允许外部信号触发 ADC 的数据转换动作，因此可以用同一触发信号同步控制多个器件进行同步转 换。器件的关断引脚可以使器件功耗最小化运行并复位寄存器设置。SPI 兼容性允许并行器件共享公共串行总 线。 LTD2532 采用紧凑型 24 引脚、4 mm × 5 mm QFN 封装，最大工作温度范围为-50℃至+125℃。
