LTD2284

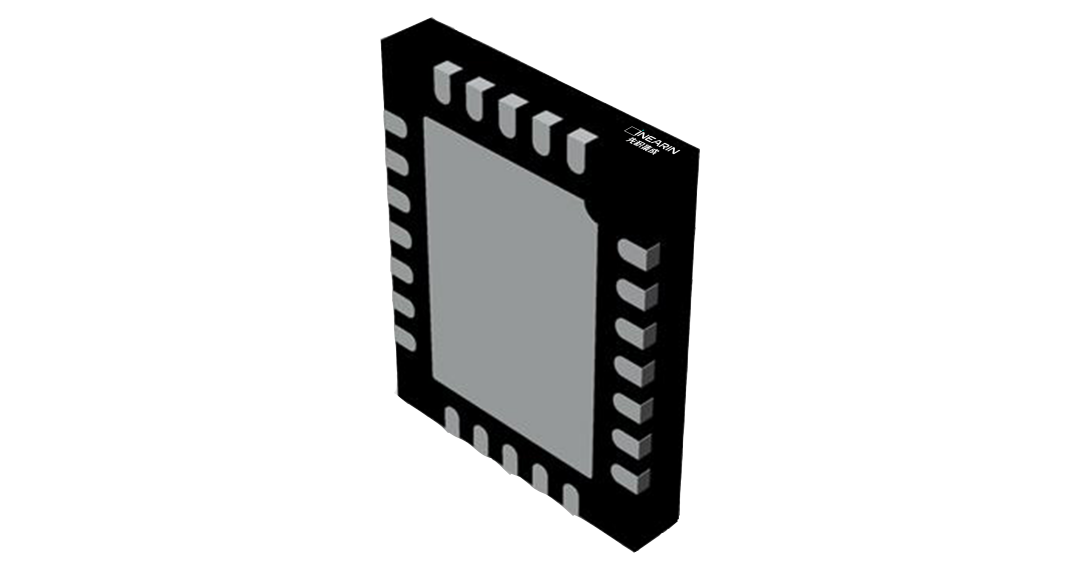

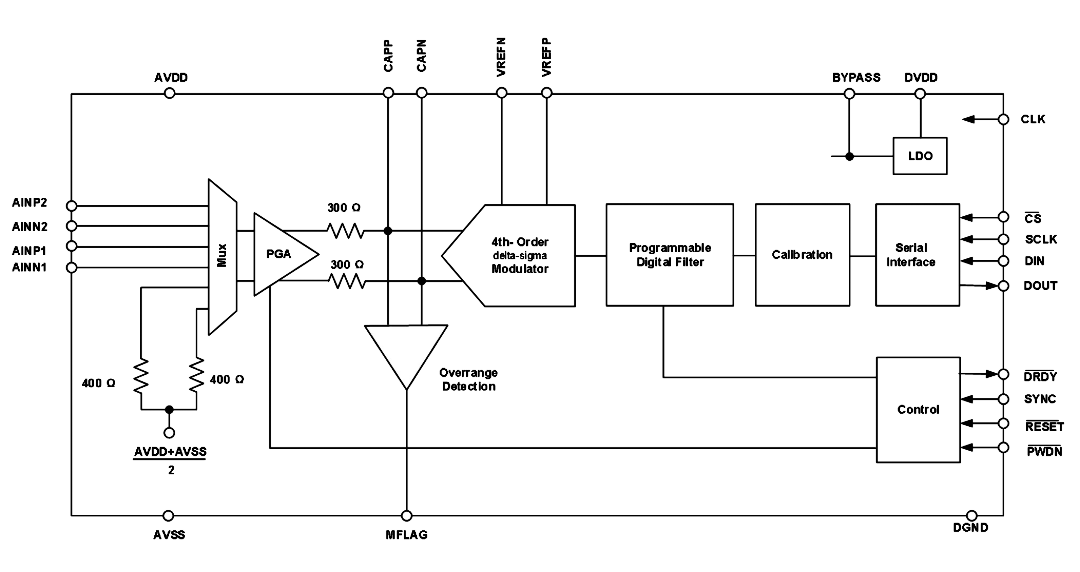

LTD2284 是一颗 32 位分辨率、高性能、模数转换器（ADC）。它可以工作在高性能模式或者 低功耗模式下，让用户可以更加灵活的使用这个器件，根据实际工况来权衡功耗与信噪比等性能。 器件内部集成了多路复用器、低噪声可编程增益放大器、四阶Δ-Σ调制器，以及可编程数字滤波器 组合。器件采用 SPI 通信协议进行交互。 多路复用器可以实现两路差分输入通道的相互切换，以及包括内部输入短路、共模测试等多 种测试模式的切换。 器件内部集成的可编程增益放大器具有高输入阻抗和低噪声的特点，对于小信号的精密测量 有显著优势，同时其自稳零技术有效地将失调电压、失调电压漂移以及 1/f 噪声降到最小。 四阶固有稳定调制器提供了出色的噪声性能和线性度，调制器输出的信号再通过片上数字滤 波器进行滤波和抽取，以完成模数转换。 器件的数字滤波器组合可以实现 250 到 4000 SPS 的数据转换速率。通过 Sinc 滤波器、有限 脉冲响应(FIR)滤波器和高通滤波器(HPF)的选择与组合，用户可以在更高的精度或更快的转换速率 之间取舍。器件还支持增益误差和失调电压的系统校准功能。 器件具备同步功能，允许外部信号触发 ADC 的数据转换动作，因此可以用同一触发信号同步 控制多个器件进行同步转换。器件的关断引脚可以使器件功耗最小化运行并复位寄存器设置。SPI 兼容性允许并行器件共享公共串行总线。 LTD2284 采用紧凑型 24 引脚、5 mm × 4 mm QFN 封装，性能指标在-40℃到+85℃内测得， 最大工作温度范围为-50℃至+125℃。
