LTP5070

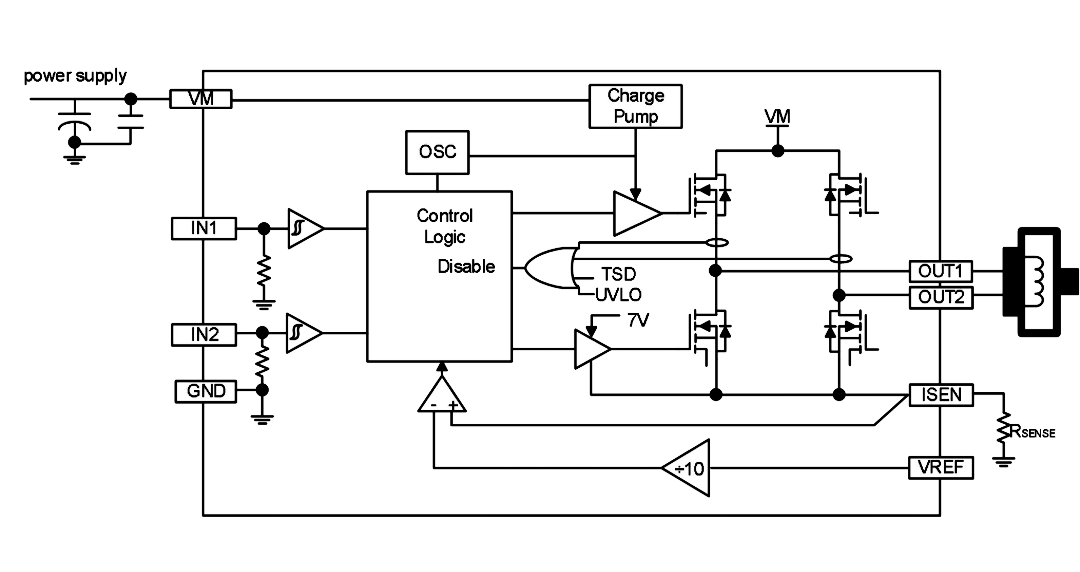

LTP5070是一款用于PWM调速驱动直流电机的芯片，集成了H桥驱动与控制电路。其峰值输出电流为±3.5A，最高工作电压可达36V。通过输入端口IN1和IN2输入PWM控制信号，可实现对直流电机速度和方向的控制。芯片内部的同步调整电路可降低PWM控制过程中的功耗。 该器件具备基于模拟输入VREF和ISEN引脚电压的集成电流调节功能，ISEN引脚电压通过外部检测电阻与电机电流成正比。 LTP5070设有超低功耗睡眠模式。芯片集成了过流保护（OCP）、电机引线对地或电源短路保护、欠压锁定（UVLO）以及过温保护（OTP）功能。 芯片采用带外露散热焊盘的ESOP-8封装，可有效散发芯片产生的热量。
数据表
产品详情
-
特点
-
关键参数
-
应用
宽工作电压范围： 6.5 V 至 36 V
低导通电阻（RRDS(on)）： 0.6 Ω（@ 1 A）
低功耗待机模式
可调输出电流限值
集成同步调整功能
支持正转、反转、刹车及待机模式
峰值驱动电流： 3.5 A
集成保护功能：
--欠压锁定（UVLO）
--过流保护（OCP）
--电机短路保护
--电机引线对地短路保护
--电机引线对电池短路保护
--过温保护（OTP）
供电电压：8~36V
导通电阻：0.65Ω
峰值电流：3.5A
休眠电流：1nA
静态电流：10mA
体二极管正向导通电压：1.5V
PWM消隐时间：3us
关闭时间：25us
导通时间：30us
死区时间:500ns

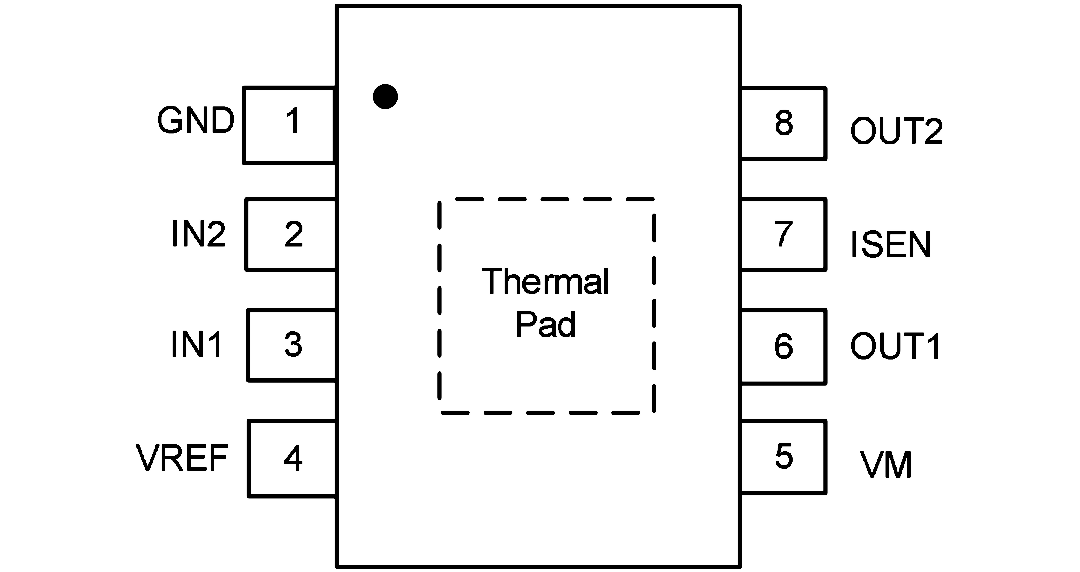

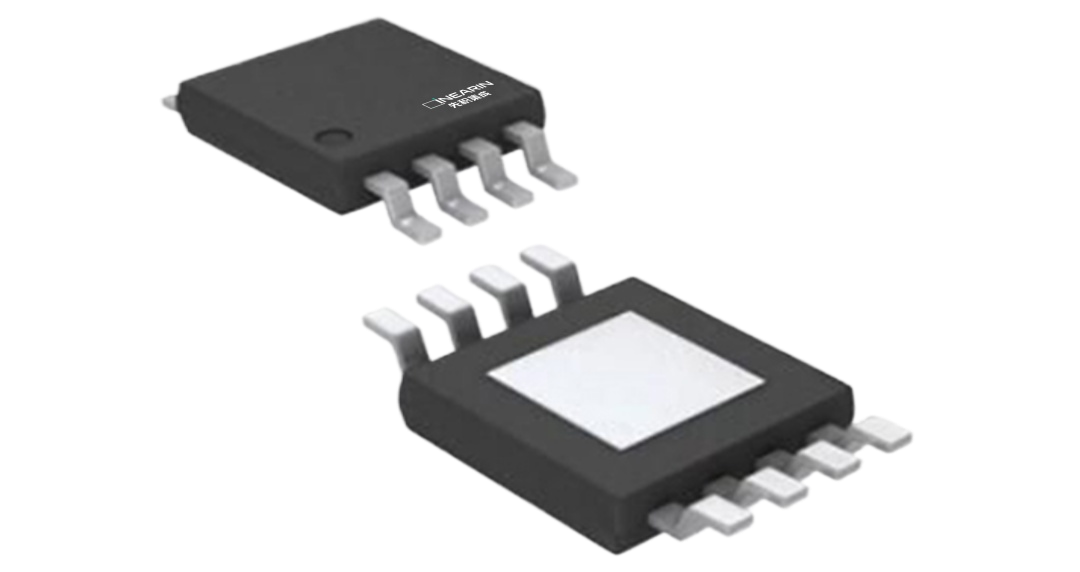

封装：ESOP8
状态：Active
LTP5070
LTP5070是一款用于PWM调速驱动直流电机的芯片，集成了H桥驱动与控制电路。其峰值输出电流为±3.5A，最高工作电压可达36V。通过输入端口IN1和IN2输入PWM控制信号，可实现对直流电机速度和方向的控制。芯片内部的同步调整电路可降低PWM控制过程中的功耗。 该器件具备基于模拟输入VREF和ISEN引脚电压的集成电流调节功能，ISEN引脚电压通过外部检测电阻与电机电流成正比。 LTP5070设有超低功耗睡眠模式。芯片集成了过流保护（OCP）、电机引线对地或电源短路保护、欠压锁定（UVLO）以及过温保护（OTP）功能。 芯片采用带外露散热焊盘的ESOP-8封装，可有效散发芯片产生的热量。
订购信息
| 可订购型号 | 样片申请 | 采购 | 包装数量 | 封装名称 |
|---|---|---|---|---|
| LTP5070K/R8 |
立即获取 已经获取 |
立即采购 | Tape and Reel, 4 000 | ESOP8 |
